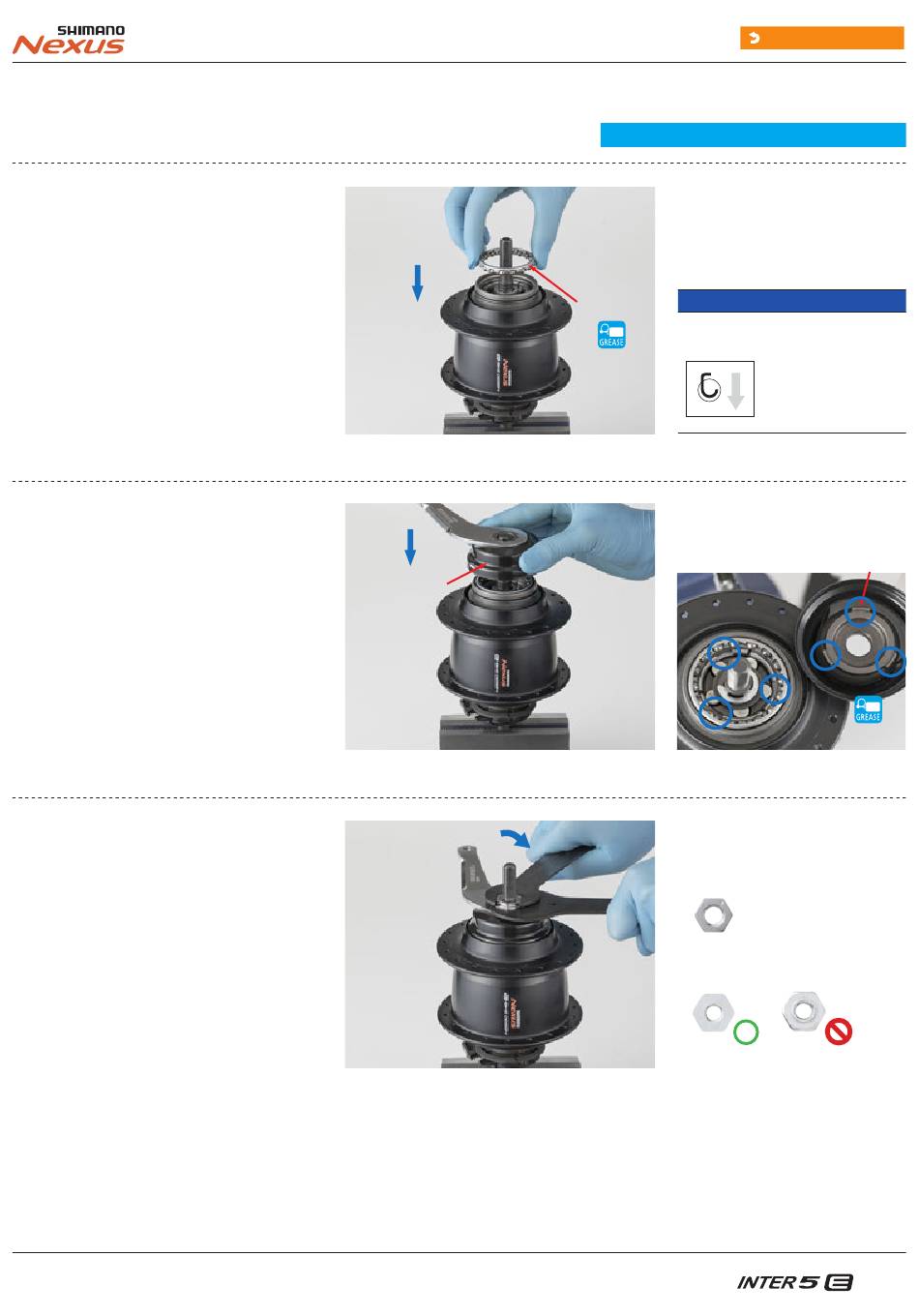

19.
Setzen Sie den Kugelkäfig auf
das Nabengehäuse.
20.
Setzen Sie die Bremsarmeinheit
auf die Nabenachse und drehen
Sie sie nach links und rechts,
damit die Verzahnung des
Bremsschuhs und die Verzahnung
der Bremsarmeinheit in Eingriff
kommen.
21.
Drehen Sie die Stoppmutter
zum Justieren so, dass das
Nabengehäuse leichtgängig
gedreht werden kann, aber kein
Spiel hat.
Sichern Sie die Stoppmutter
nach dem Justieren mit der
Kontermutter.
Bremsarmeinheit
Zusammenbauen der internen Einheit
Kugelkäfig
•
Achten Sie beim Aufsetzen auf die
richtige Ausrichtung.
(Y-04130100)
Kontermutter
Stoppmutter
Zurück zur Index-Seite
HINWEIS
Verzahnungen
(Y-04130100)
71
