Händlerbetriebsanleitung
TECHNIK-TIPPS
• Einige Modelle ermöglichen es, dass der Außenhüllenhalter der Schalteinheit
zuerst durch Drehen der Rolle der Schalteinheit montiert wird.
6.

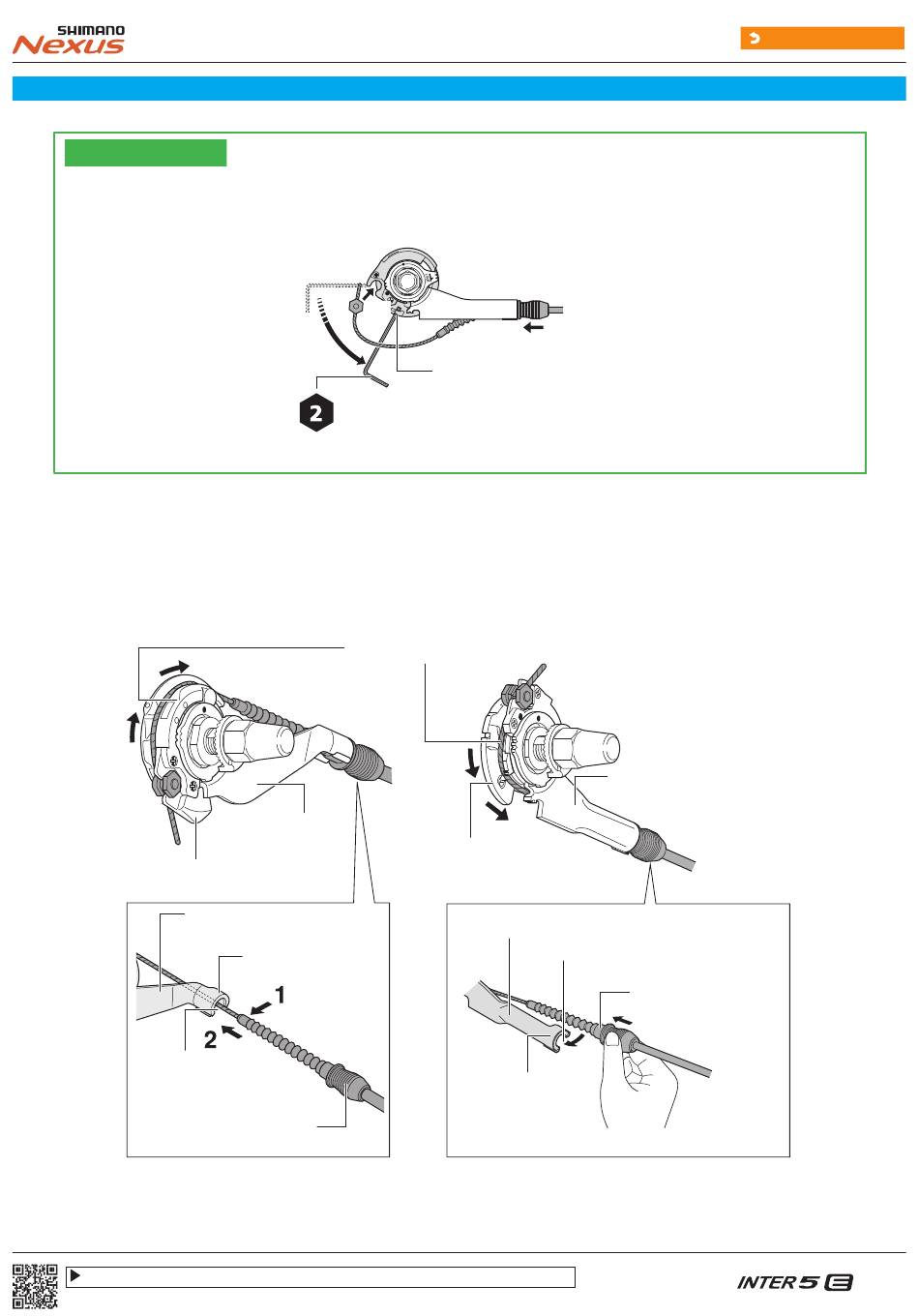

Setzen Sie den Innenzug und die Außenhülle ein.
Legen Sie den Innenzug wie in der Abbildung gezeigt in die Rolle, setzen Sie den Innenzug
in den Schlitz in der Halterung der Schalteinheit ein und schieben Sie dann den
Außenhüllenhalter fest in den Außenhüllenhalter-Teil der Schalteinheit.
Rolle
Halterung
Schlitz
Außenhüllenhalter
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/dm/CASG004
(SG-C7000-5V/SG-C7000-5R/SG-C7000-5C/SG-C7000-5D)
(3)
(2)
oder #14 Speiche
Innenzug
Halterung
Außenhüllenhalter-
Teil
(1)
Bohrung in Rolle
Halterung
Rolle
Halterung
Schlitz
Außenhüllenhalter-
Teil
Zurück zur Index-Seite
Außenhüllenhalter
22
