Händlerbetriebsanleitung

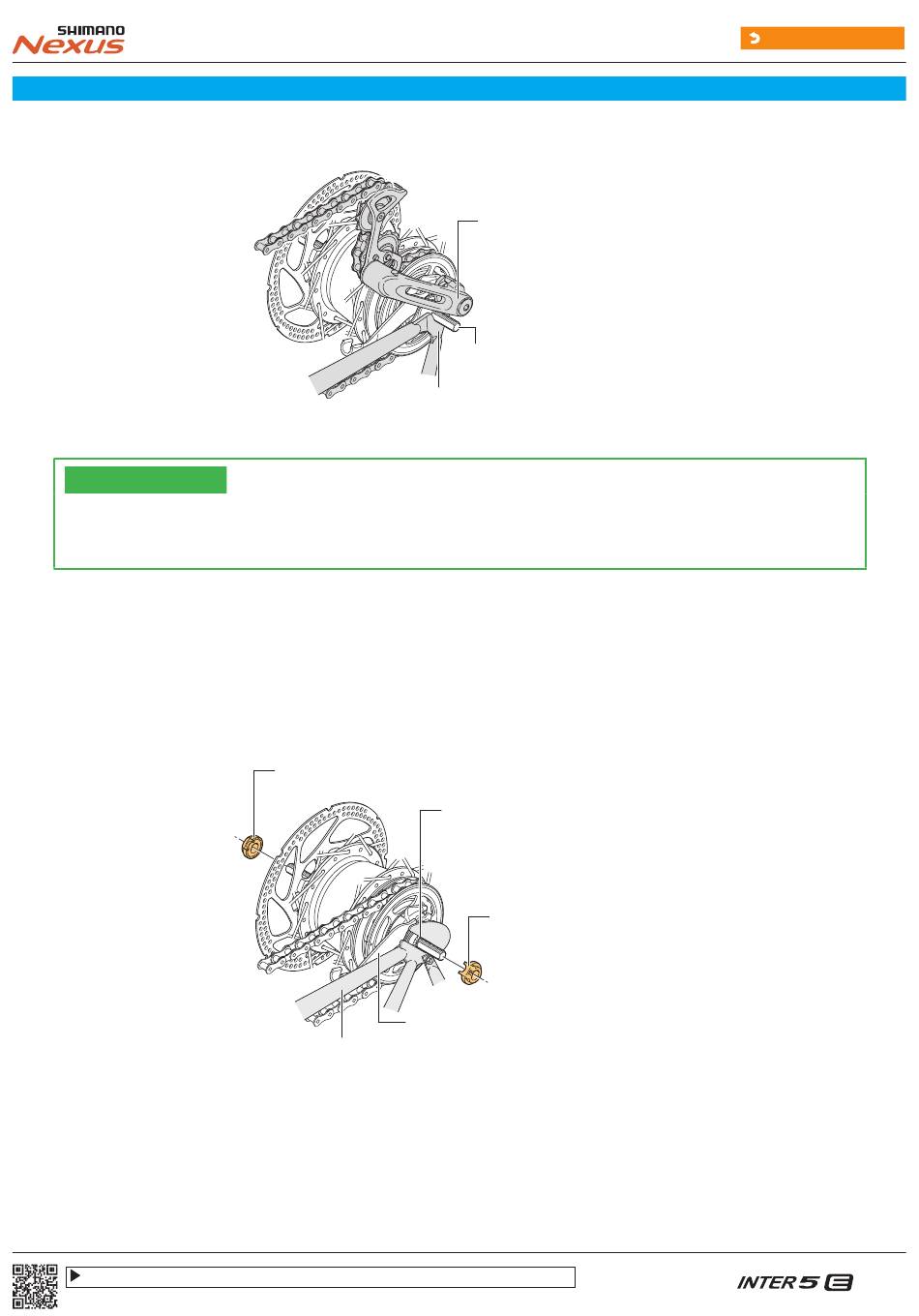

Wenn ein Kettenspanner eingesetzt wird
TECHNIK-TIPPS
• Lesen Sie bei Verwendung des Kettenspanners unbedingt die beigefügte
Gebrauchsanleitung für den Kettenspanner CT-S500.
2.
Platzieren Sie die Verdrehsicherungen auf der rechten und linken Seite
der Nabenachse.
Drehen Sie die Schalteinheit so, dass sich die Nasen der Verdrehsicherungen in die Nuten der
Ausfallenden setzen, und richten Sie die Schalteinheit für die Montage beinahe parallel zur
Kettenstrebe aus.
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/dm/CASG004
(SG-C7000-5V/SG-C7000-5R/SG-C7000-5C/SG-C7000-5D)
Nabenachse
Ausfallende
Verdrehsicherung (für linke Seite)
Nut des Ausfallendes
Schalteinheit
Kettenstrebe
Kettenspanner
Verdrehsicherung
(für rechte Seite)
