Zerlegen der internen Einheit

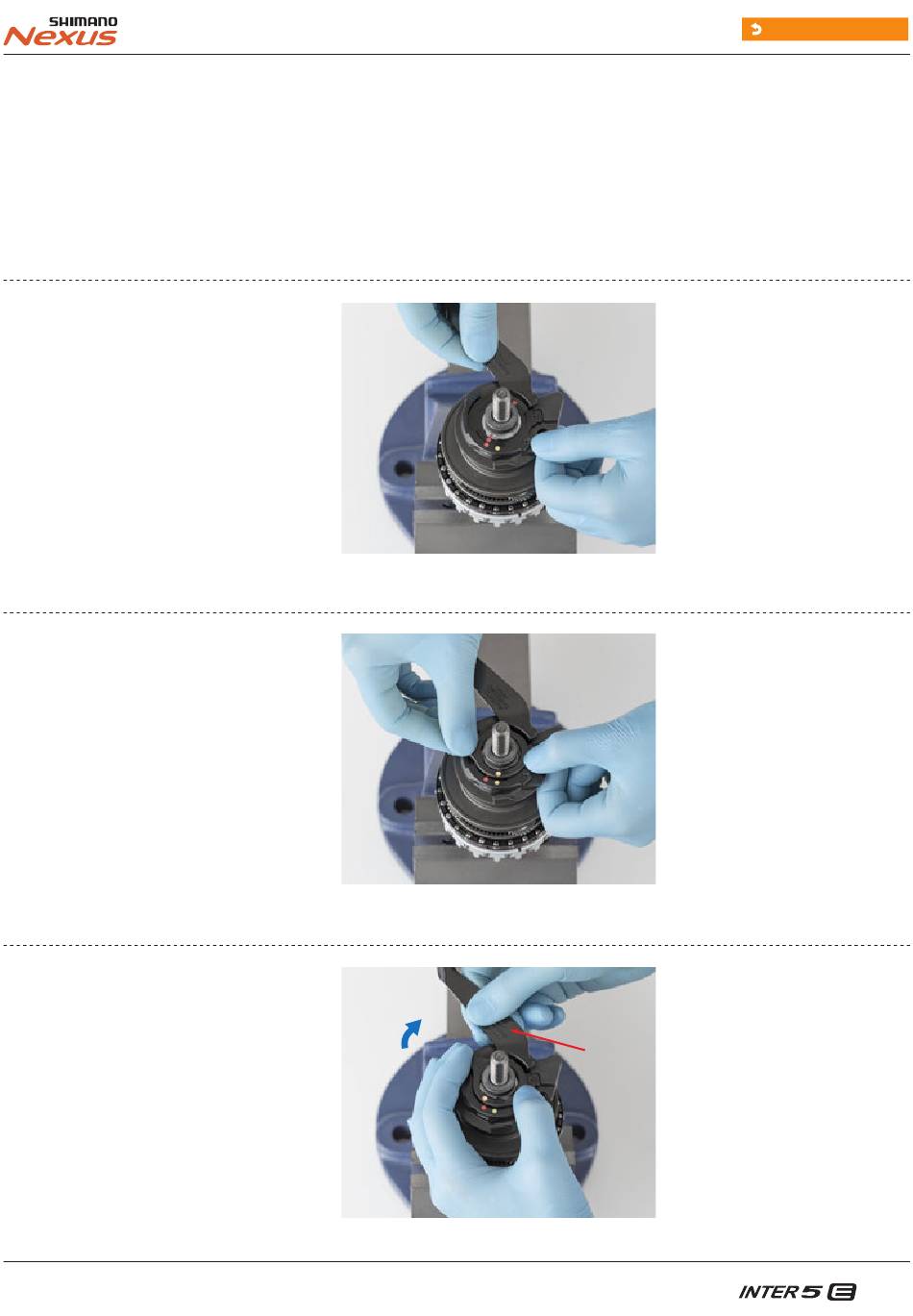

Montieren der Schalteinheit
Spannen Sie die Achse am flachen Bereich mit der Bremsarmseite nach unten in einen Schraubstock ein, und
fixieren Sie die interne Einheit.
1.
Bringen Sie die Schalteinheit an.
(1) Drehen Sie das Schaltrad in Pfeilrichtung,
•
um die roten
-Markierungen am Schaltrad
und an der Halterung aufeinander
auszurichten.
(2) Setzen Sie sie so auf, dass die roten
•
-Markierungen an der Schalteinheit auf
•
die roten
-Markierungen auf der rechten
Seite des Nabenkörpers ausgerichtet sind.
2.
Richten Sie beim Anbringen des
Befestigungsrings der Schalteinheit
•
die gelbe
-Markierung auf die
•
gelbe
-Markierung am Schaltrad
aus.
3.
Drehen Sie den Befestigungsring
der Schalteinheit um 45° im
Uhrzeigersinn.
Halten Sie dabei die Halterung gut fest.
Halterung
Zurück zur Index-Seite
55
