13.

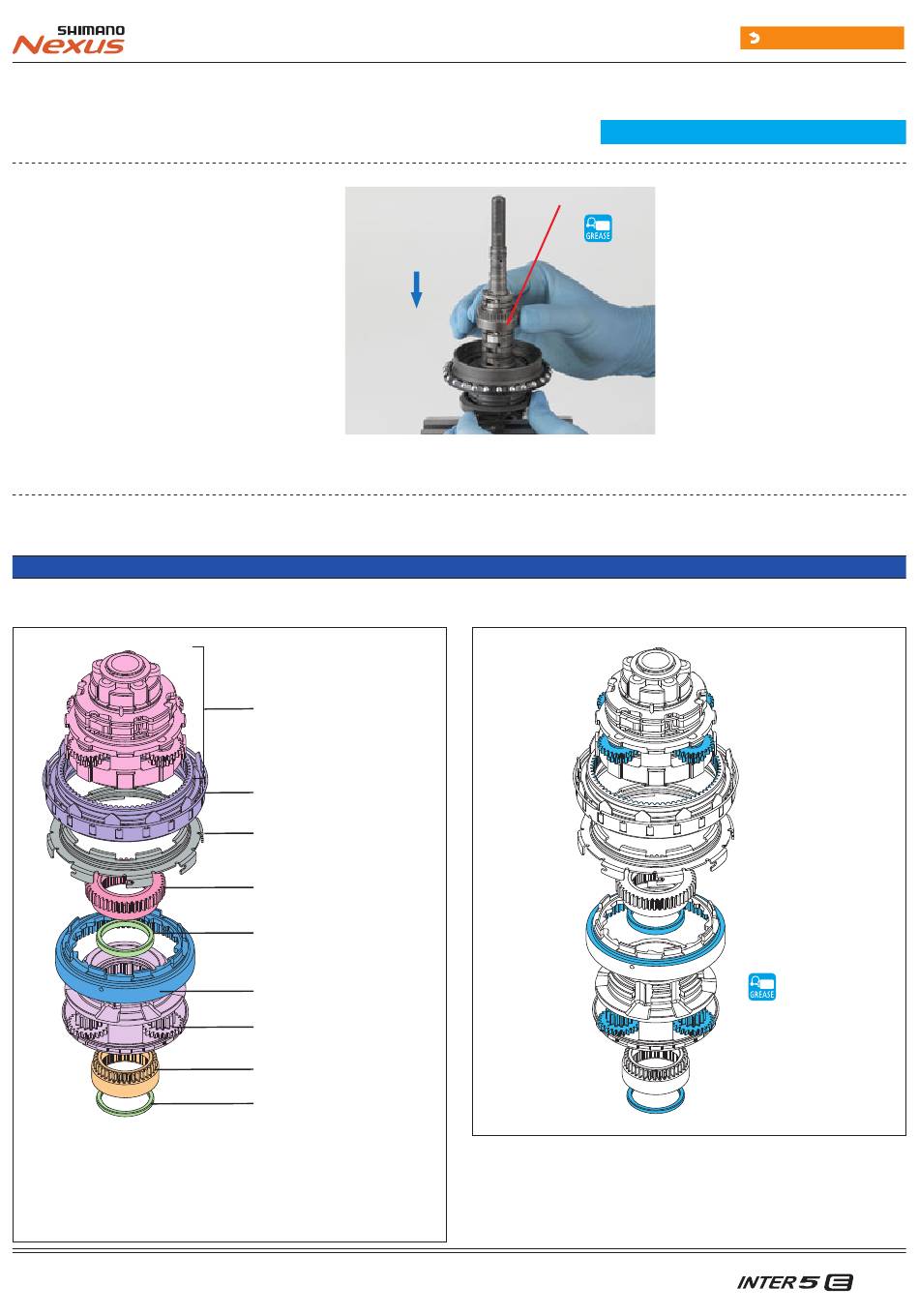

Setzen Sie das Sonnenrad 1 auf.
Drehen Sie dabei die Schalteinheit so weit, bis
sie Kontakt hat.
Wenn ein Schaltgriff angeschlossen ist, führen
Sie diesen Schritt aus, während sich die Einheit
im 1. Gang befindet.
14.
Montieren Sie die Trägereinheit.
•
Die Trägereinheit setzt sich aus folgenden Teilen zusammen.
* Die Unterlegscheibe für den Hohlrad1 ist nur dann enthalten,
wenn die ersten zwei in der Nabenachse eingeprägten
Buchstaben „RE – RL, SA – SL, oder TA – TL" sind. Achten
Sie beim erneuten Zusammenbau des Produkts auf dieselbe
Zusammensetzung der Teile wie zum Zeitpunkt der Demontage.
HINWEIS
Trägereinheit 2
Hohlrad 2
Scheibe des Hohlrads 1*
Sonnenrad 3
Führungsring des
Sonnenrads 2
Hohlrad 1
Trägereinheit 1
Sonnenrad 1
Führungsring des
Sonnenrads 1
Zusammenbauen der internen Einheit
Sonnenrad 1
(Y-04130100)
•
Tragen Sie Fett auf die in der Abbildung angegebenen Bereiche auf.
Zurück zur Index-Seite
(Y-04130100)
67
