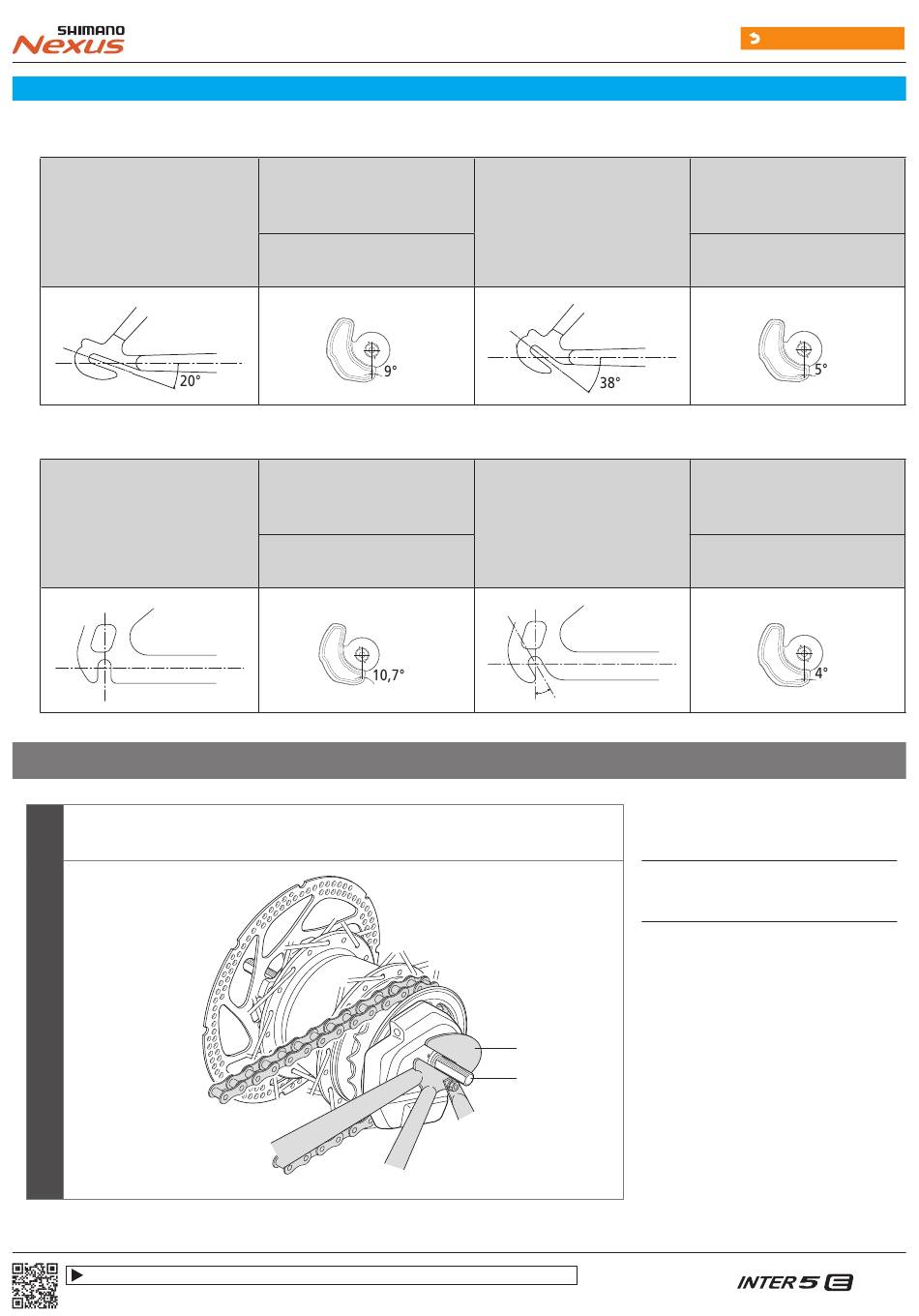

Händlerbetriebsanleitung
• Bei einem nach hinten offenen Ausfallende
Ausfallende
• Bei einem geraden, nach unten offenen Ausfallende
Ausfallende
Montagemethoden
Legen Sie die Kette auf das Ritzel und setzen Sie dann die Nabenachse in das Ausfallende
ein.
1
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/CASG003
(SG-C7050-5V/SG-C7050-5R/SG-C7050-5C/SG-C7050-5D)
Montagewinkel der
Verdrehsicherung und
Motoreinheit
5R (gelb) /
5L (braun)
Montagewinkel der
Verdrehsicherung und
Motoreinheit
8R (blau) /
8L (grün)
Form des Ausfallendes
Form des Ausfallendes
30°
(A)
Ausfallende
(B)
Nabenachse
(A)
(B)
Zurück zur Index-Seite
Montagewinkel der
Verdrehsicherung und
Motoreinheit
7R (schwarz) /
7L (grau)
Montagewinkel der
Verdrehsicherung und
Motoreinheit
9R (hellbraun) /
9L (hellgrün)
36
