Händlerbetriebsanleitung
MONTAGE
Für Informationen über die Montage von Teilen, die nicht in diesem Handbuch aufgeführt sind, siehe SHIMANO STEPS Händlerbetriebsanleitung für
Nabenschaltung.

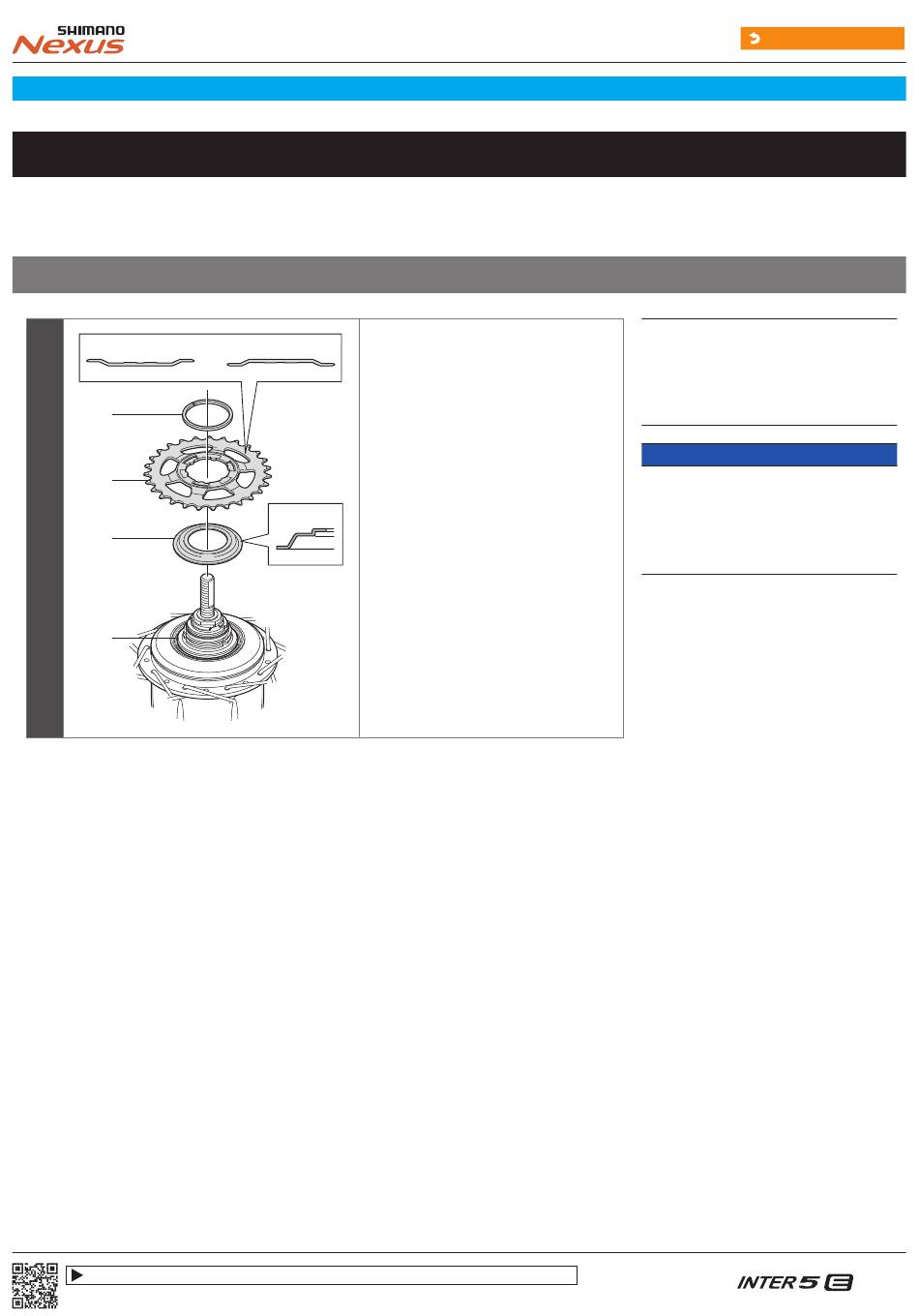

Montage der Ritzel an der Nabe
(x)
(A)
(B)
(C)
(D)
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/CASG003
(SG-C7050-5V/SG-C7050-5R/SG-C7050-5C/SG-C7050-5D)
Platzieren Sie die rechte Staubkappe B
(y)
auf dem Mitnehmer an der rechten Seite
des Nabenkörpers.
Montieren Sie dann das Ritzel und
sichern Sie es mit dem Sprengring.
(x)
Außenmontage: nur MU-UR510
(y)
Innenmontage: Kompatibel mit
allen Motoreinheiten
(z)
(z)
Achten Sie auf die Richtung
Zurück zur Index-Seite
(A)
Sprengring
(B)
Ritzel
(C)
Rechte Schutzkappe C
(D)
Mitnehmer
HINWEIS
•
Nur SM-C7050 und CS-C7000 können mit
SG-C7050 verwendet werden.
•
Falls Sie die MU-UR510 Motoreinheit
verwenden, ist eine Außenmontage des
Ritzels möglich.
30
