Händlerbetriebsanleitung
WARNUNG
• Verwenden Sie bei der Befestigung des Bremsarms am Rahmen unbedingt einen
Arm-Clip, welcher der Größe der Kettenstrebe entspricht, und ziehen Sie die
Clip-Schraube und die Clip-Mutter zur sicheren Verbindung der Teile mit dem
angegebenen Anzugsdrehmoment an.
Verwenden Sie als Clip-Mutter eine selbstsichernde Mutter mit Nyloneinsatz
(selbstsichernde Mutter). Es wird empfohlen, Original-SHIMANO-Teile für die
Clip-Schraube, die Clip-Mutter und den Bremsarm-Clip zu verwenden.
Wenn sich die Clip-Mutter vom Bremsarm löst oder wenn die Clip-Schraube oder
der Arm-Clip beschädigt wird, kann es geschehen, dass der Bremsarm an der
Kettenstrebe rotiert und es plötzlich zu einer ruckartigen Bewegung des Lenkers
kommt oder dass das Laufrad blockiert wird und es im Fall eines Sturzes oder
Zusammenstoßes zu schweren Verletzungen kommt.
HINWEIS
• Andernfalls kann die Bremsleistung beeinträchtigt werden. Lassen Sie bei der
Montage äußerste Sorgfalt walten.
• Wenn bei der Befestigung übermäßige Kraft auf den Bremsarm ausgeübt wird,
können Geräusche auftreten und das Laufrad kann schwergängig werden.

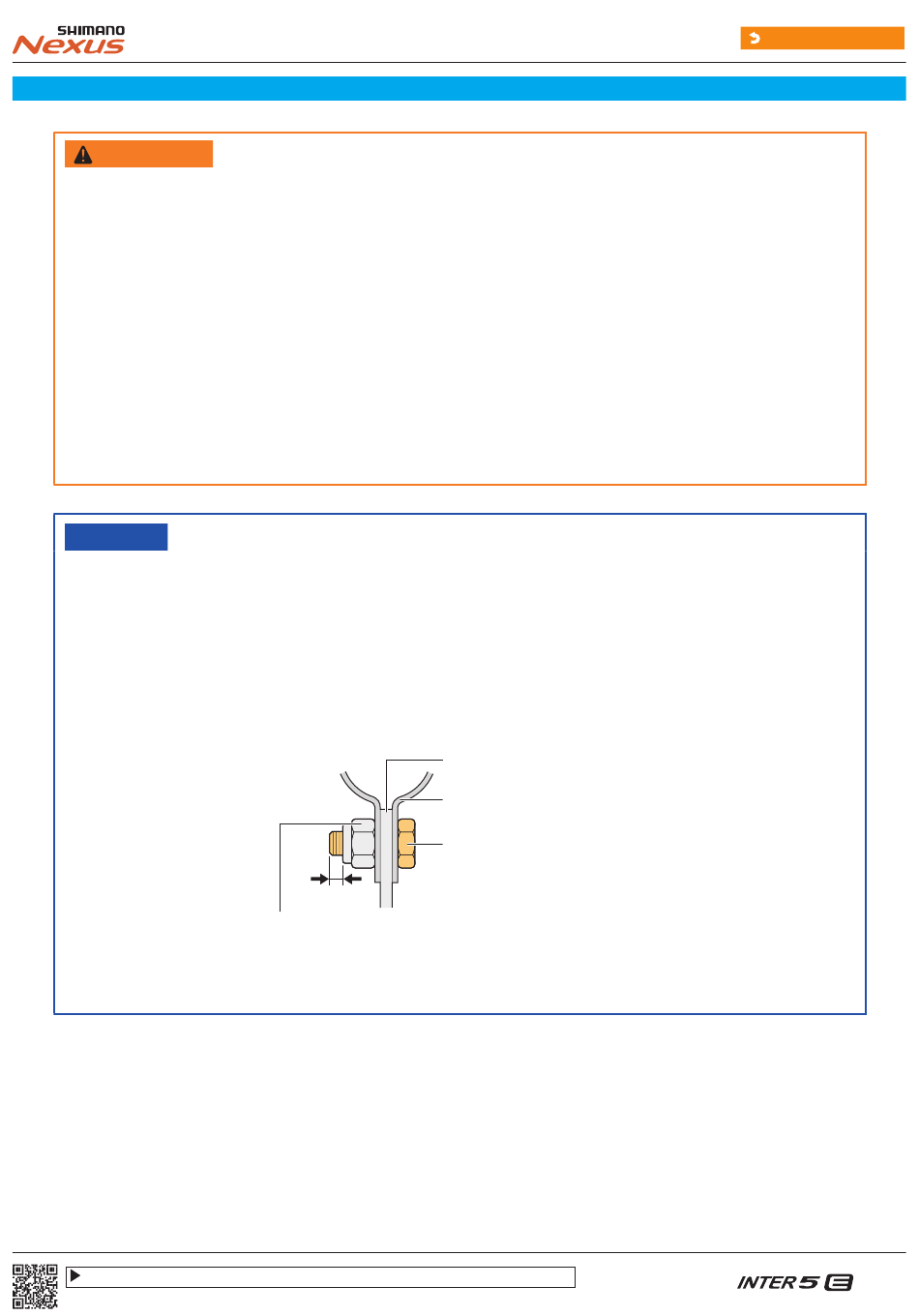

• Vergewissern Sie sich nach der Montage des Arm-Clips, dass die Clip-Schraube ca.
2 - 3 mm aus der Clip-Mutter herausragt.
Vergewissern Sie sich vor Verwendung des Fahrrads, dass die Bremse einwandfrei
funktioniert und dass sich das Laufrad leichtgängig dreht.
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/dm/CASG004
(SG-C7000-5V/SG-C7000-5R/SG-C7000-5C/SG-C7000-5D)
2 - 3 mm
Clip-Mutter
Bremsarm
Arm-Clip
Clip-Schraube
(M6 × 16 mm)
Zurück zur Index-Seite
17
