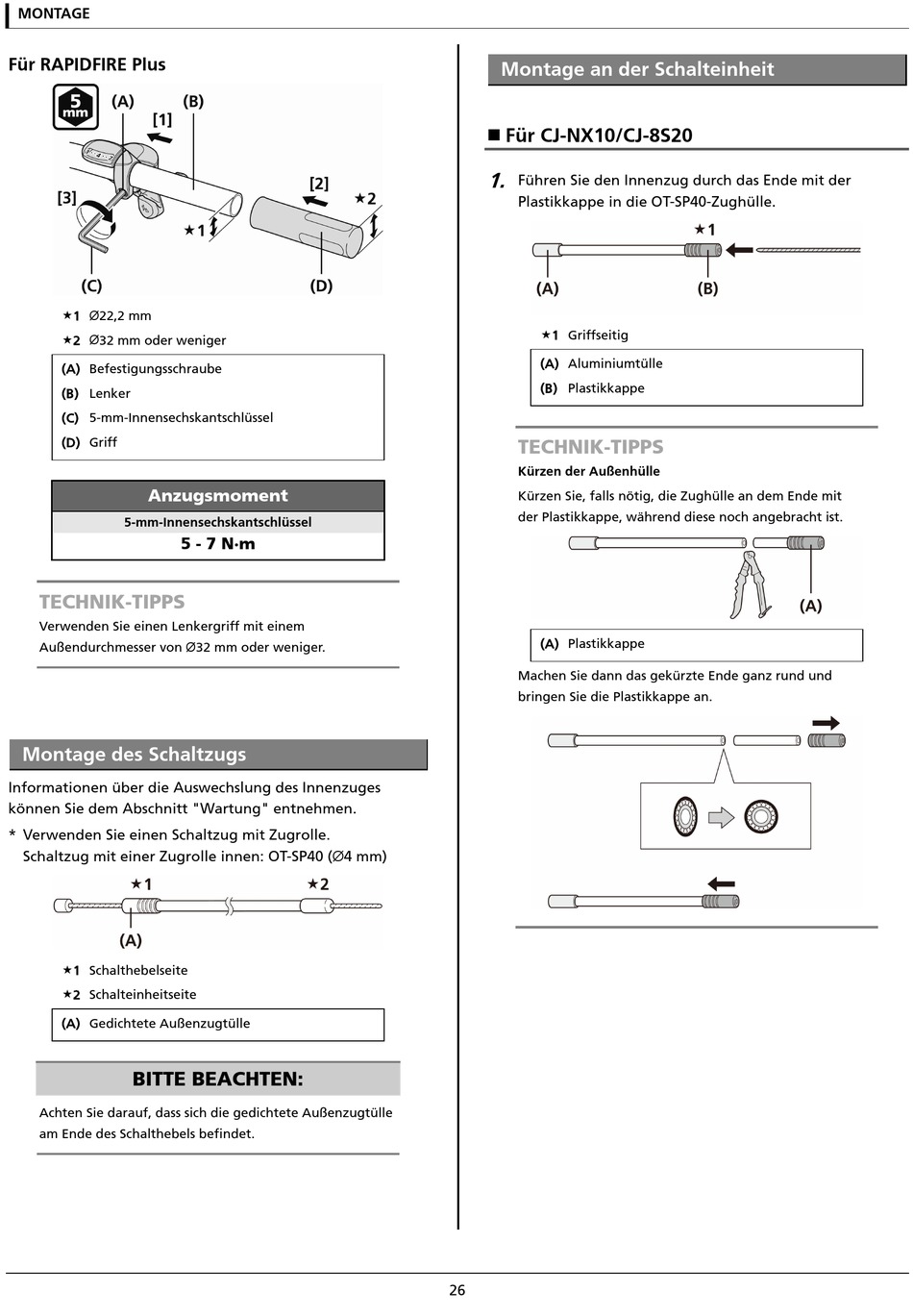

MONTAGE
Für RAPIDFIRE Plus
1 Ø22,2 mm
2 Ø32 mm oder weniger
(A) Befestigungsschraube
(B) Lenker
(C) 5-mm-Innensechskantschlüssel
(D) Griff
Anzugsmoment
5-mm-Innensechskantschlüssel
5 - 7 N·m
TECHNIK-TIPPS
Verwenden Sie einen Lenkergriff mit einem
Außendurchmesser von Ø32 mm oder weniger.
Montage des Schaltzugs
Informationen über die Auswechslung des Innenzuges
können Sie dem Abschnitt "Wartung" entnehmen.
* Verwenden Sie einen Schaltzug mit Zugrolle.
Schaltzug mit einer Zugrolle innen: OT-SP40 (Ø4 mm)
1 Schalthebelseite
2 Schalteinheitseite
(A) Gedichtete Außenzugtülle
BITTE BEACHTEN:
Achten Sie darauf, dass sich die gedichtete Außenzugtülle
am Ende des Schalthebels befindet.
Montage an der Schalteinheit
Für CJ-NX10/CJ-8S20
1.
Führen Sie den Innenzug durch das Ende mit der
Plastikkappe in die OT-SP40-Zughülle.
1 Griffseitig
(A) Aluminiumtülle
(B) Plastikkappe
TECHNIK-TIPPS
Kürzen der Außenhülle
Kürzen Sie, falls nötig, die Zughülle an dem Ende mit
der Plastikkappe, während diese noch angebracht ist.
(A) Plastikkappe
Machen Sie dann das gekürzte Ende ganz rund und
bringen Sie die Plastikkappe an.
