MONTAGE

Montage des Schaltzugs

Montage des Hebels

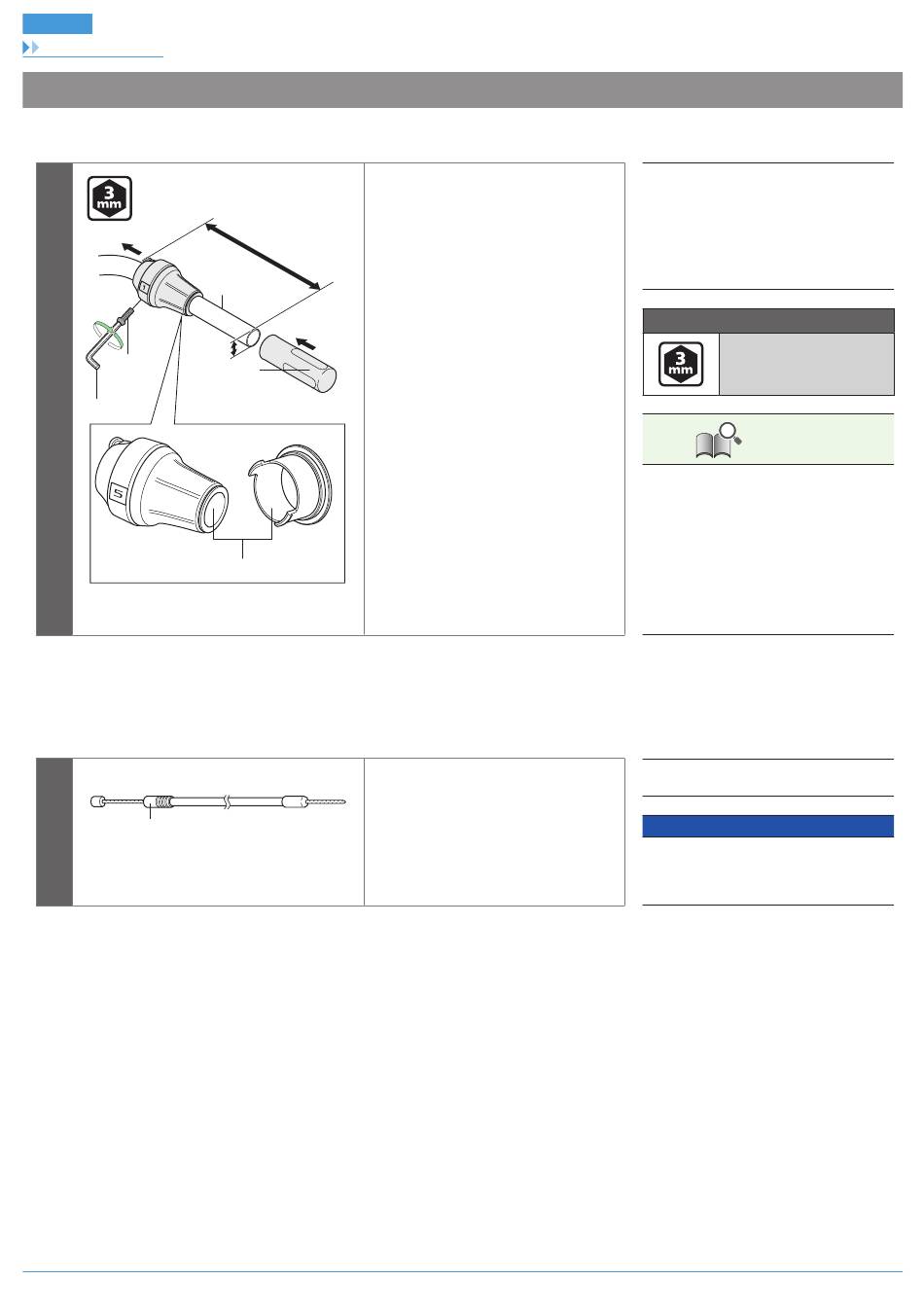

Orientieren Sie sich bei der Montage des Hebels an der Abbildung.
(A)
(C)
„ Montage des Schaltzugs
Informationen über die Auswechslung des Innenzuges können Sie dem Abschnitt „Wartung" entnehmen.
(y)
(A)
Bringen Sie die Distanzscheibe am Hebel
an und führen Sie sie durch den Lenker.
Montieren Sie den kurzen Griff.
(y)
Ziehen Sie die Befestigungsschraube mit
einem 3-mm-Innensechskantschlüssel an.
(B)
(z)
(D)
(E)
Verwenden Sie einen Schaltzug mit einer
(z)
Zugrolle innen.
Schaltzug mit einer Zugrolle innen:
OT-SP41
(y)
166 mm oder mehr
(z)
Ø 22,2 mm
(y)
Schaltgriffseite
(z)
Schalteinheitseite
20
(A)
Befestigungsschraube
(B)
Lenker
(C)
3 mm Innensechskantschlüssel
(D)
Kurzer Griff
(E)
Griffdistanzstück
Anzugsdrehmoment
2 - 2,5 Nm
TECHNIK-TIPPS
•
Bei Verwendung eines kurzen SHIMANO
Griffs sollte der gerade Abschnitt des
Lenkers eine Länge von 166 mm oder mehr
haben.
Bringen Sie den REVOSHIFT Hebel an
diesem geraden Abschnitt an.
•
Lassen Sie einen Abstand von 0,5 mm
zwischen REVOSHIFT Hebel und
kurzem Griff.
(A)
Gedichtete Außenzugtülle
HINWEIS
Achten Sie darauf, dass sich die gedichtete
Außenzugtülle am Ende des Schalthebels
befindet.
