Händlerbetriebsanleitung
4.

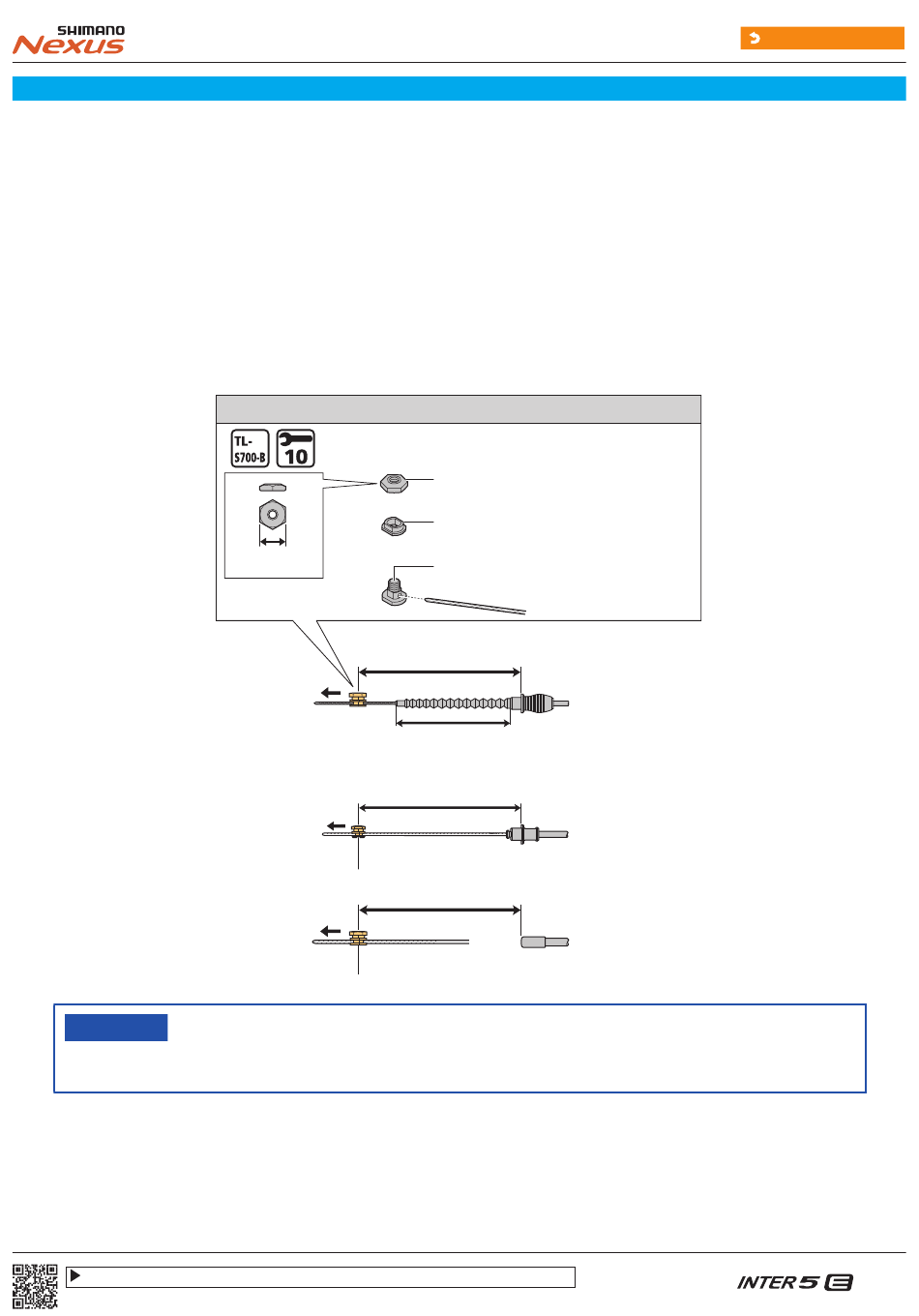

Montieren Sie die Innenzug-Befestigungsschraubeneinheit.
Überzeugen Sie sich zuerst davon, dass das Ende der Außenhülle ordnungsgemäß in der
Zugeinstellschraube des Schalthebels sitzt, und befestigen Sie dann die Einheit in der
angegebenen Entfernung, während Sie am Innenzug ziehen.
SG-S7001 (11-fach Nabenschaltung): 184 mm
SG-S7001 (8-fach Nabenschaltung): 145 mm
SG-C6001 / SG-C6011 (8-fach Nabenschaltung): 101 mm
SG-C7000 / SG-C7002 (5-fach Nabenschaltung): 145 mm
HINWEIS
• Verwenden Sie die spezielle Innenzug-Befestigungsschraubeneinheit.
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/dm/CASG004
(SG-C7000-5V/SG-C7000-5R/SG-C7000-5C/SG-C7000-5D)
Innenzug-Befestigungsschraubeneinheit
3,5 - 5,5 Nm
10 mm
Spezifizierte Länge
ALFINE: 75 mm oder weniger
NEXUS: 63 mm oder weniger
Spezifizierte Länge
Spezifizierte Länge
Befestigungsmutter für
Innenzug
Unterlegscheibe für den
Innenzug (schwarz)
Innenzug-Befestigungsschraube
(schwarz)
Zurück zur Index-Seite
20
