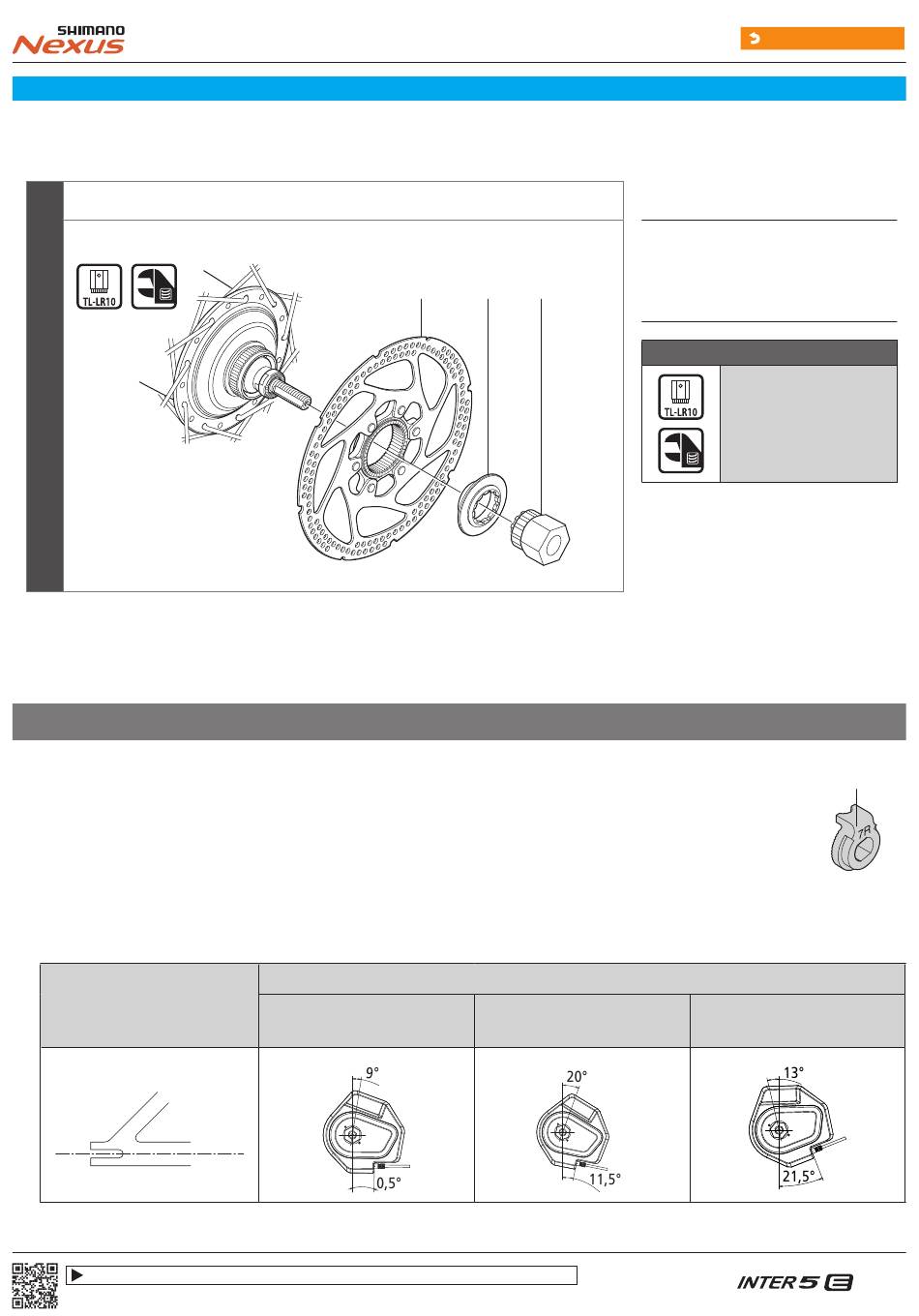

„ Montage der Bremsscheibe
Orientieren Sie sich bei der Montage der Bremsscheibe an der Abbildung.
Center-Lock-Typ
„ Montage der Nabe am Rahmen
Verdrehsicherung
Verwenden Sie Verdrehsicherungen, um die Getriebenabe und die Motoreinheit am Rahmen zu sichern.
Verdrehsicherungen sind mit einer Markierung und Hauptkörperfarbe für eine einfache Identifikation versehen. Es gibt linke und
rechte Typen. Der rechte Typ wird normalerweise auf der Kettenseite verwendet.
Ziehen Sie Folgendes zurate, um die Verdrehsicherung basierend auf der Form der Motoreinheit und dem zu verwendenden
Ausfallende auszuwählen.
MU-UR500
• Bei einem nach hinten offenen Ausfallende
Ausfallende
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/CASG003
Händlerbetriebsanleitung
5R (gelb) /
5L (braun)
(SG-C7050-5V/SG-C7050-5R/SG-C7050-5C/SG-C7050-5D)
(A)
(B)
(C)
Montagewinkel der Verdrehsicherung und Motoreinheit
6R (silber) /
6L (weiß)
Zurück zur Index-Seite
(A)
Scheibenbremse
(B)
Befestigungsring der
Bremsscheibe
(C)
TL-LR10
Anzugsdrehmoment
40 Nm
Markierung
7R (schwarz) /
7L (grau)
34
