Händlerbetriebsanleitung
TECHNIK-TIPPS
• Verwenden Sie bei der Montage der Innenzug-Befestigungsschraubeneinheit das
Positionierwerkzeug TL-S700-B / TL-CJ40.
5.

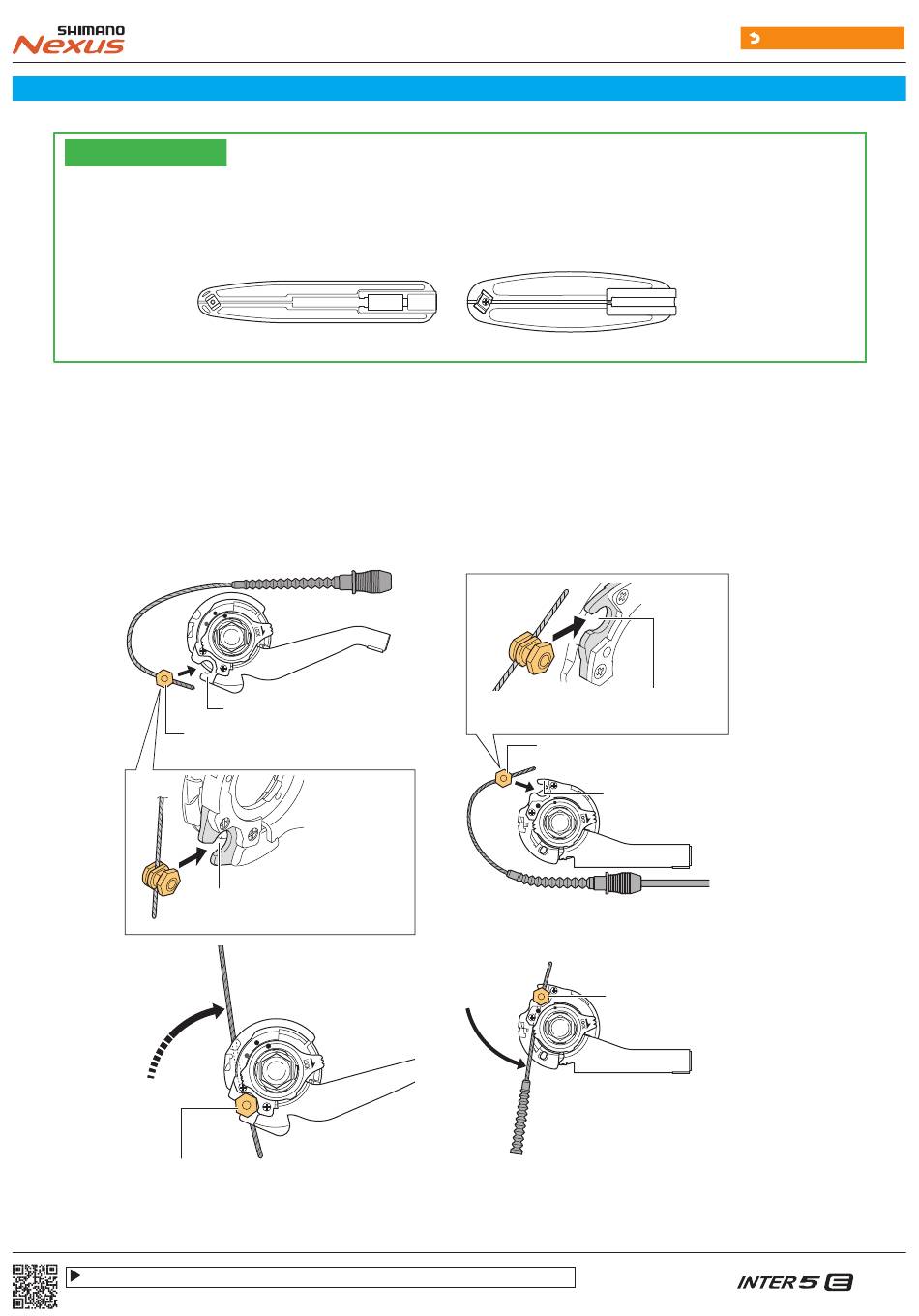

Setzen Sie die Innenzug-Befestigungsschraubeneinheit ein.
(1) Setzen Sie die Innenzug-Befestigungsschraubeneinheit in die Aussparung in der Rolle
ein.
(2) Drehen Sie den Zug um 60° im Uhrzeigersinn oder gegen den Uhrzeigersinn und bringen
Sie ihn am Haken an.
Innenzug-
Befestigungsschraubeneinheit
Haken
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/dm/CASG004
TL-S700-B (145 mm / 184 mm)
Rolle
Aussparung in der Rolle
(SG-C7000-5V/SG-C7000-5R/SG-C7000-5C/SG-C7000-5D)
TL-CJ40 (101 mm / 127 mm)
Aussparung in der Rolle
Innenzug-
Befestigungsschraubeneinheit
Zurück zur Index-Seite
Rolle
Haken
