Händlerbetriebsanleitung
TECHNIK-TIPPS

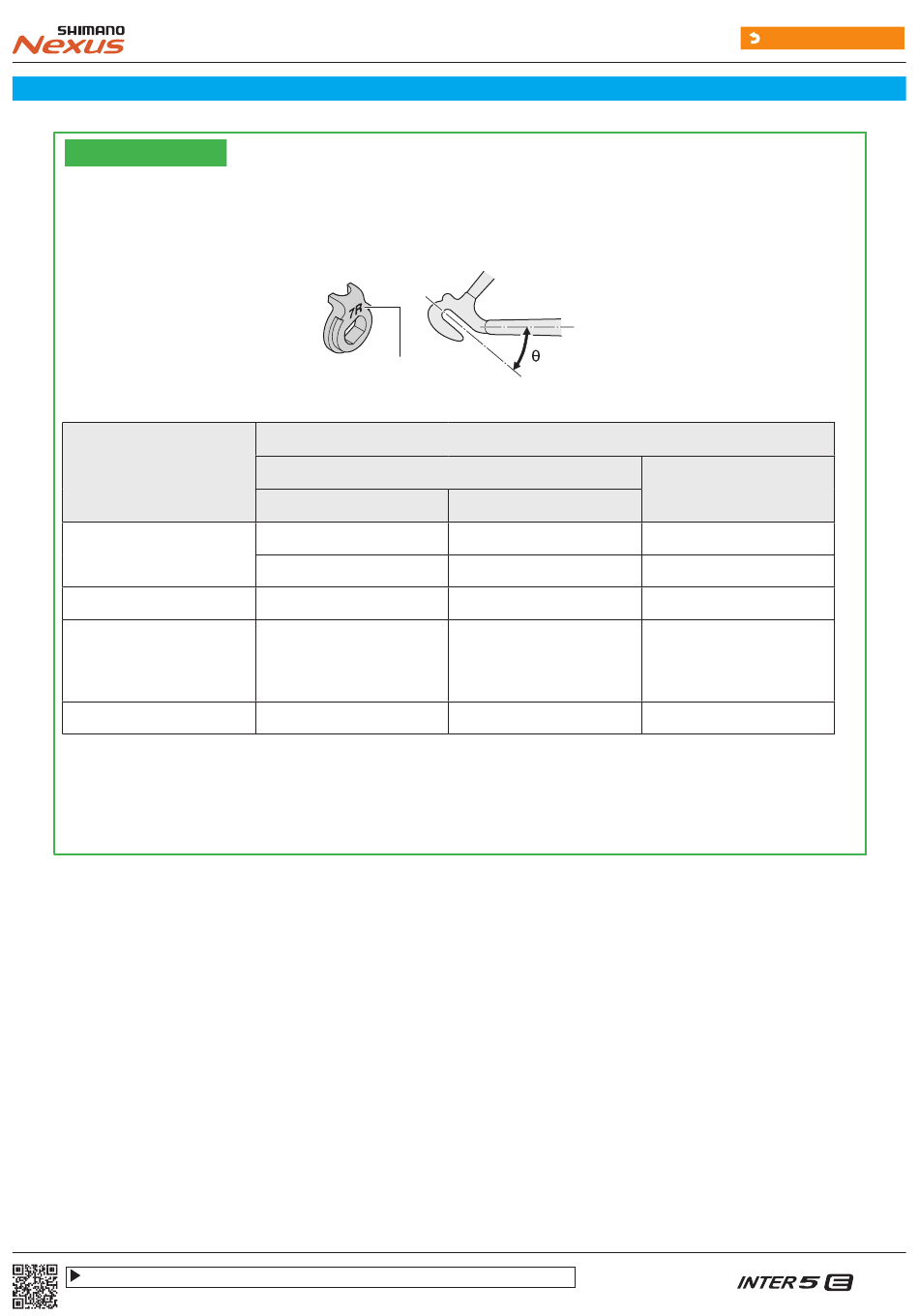

• Verwenden Sie eine zur Form des Ausfallendes passende Verdrehsicherung. Für
die linke und die rechte Seite werden unterschiedliche Verdrehsicherungen
verwendet.
Ausfallende
Standard
Nach hinten offen
Nach hinten offen
(geschlossener
Kettenkasten)
Senkrecht
* Vertikal: Schließt den Rücktrittbremsentyp nicht ein.
• Wenn es sich bei den Nabenmuttern um Hutmuttern handelt, verwenden Sie
einen Rahmen mit Ausfallenden von mindestens 7 mm Dicke.
3.
Sichern Sie sie mit der Hutmutter.
Bei einem INTER M-Bremsentyp (Unterlegscheibe der Bremseinheit)
(1) Vergewissern Sie sich, dass die INTER M Bremse sicher mit der Unterlegscheibe der
Bremseinheit montiert ist.
(2) Befestigen Sie den Bremsarm mit dem Arm-Clip sicher an der Kettenstrebe.
(3) Befestigen Sie die Clip-Schraube und die Clip-Mutter provisorisch, indem Sie sie leicht
anziehen.
(4) Nehmen Sie das Spiel in der Kette auf und befestigen Sie das Laufrad mit der Hutmutter
am Rahmen.
(5) Befestigen Sie den Bremsarm mit dem Arm-Clip.
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/dm/CASG004
(SG-C7000-5V/SG-C7000-5R/SG-C7000-5C/SG-C7000-5D)
Markierung
Markierung / Farbe
Für rechts
5R / Gelb
7R / Schwarz
6R / Silber
5R / Gelb
8R / Blau
Verdrehsicherung
Für links
5L / Braun
7L / Grau
6L / Weiß
5L / Braun
8L / Grün
Zurück zur Index-Seite
Größe
θ ≤ 20°
20° ≤ θ ≤ 38°
θ = 0°
θ = 0°
θ = 60° - 90°
14
