14.

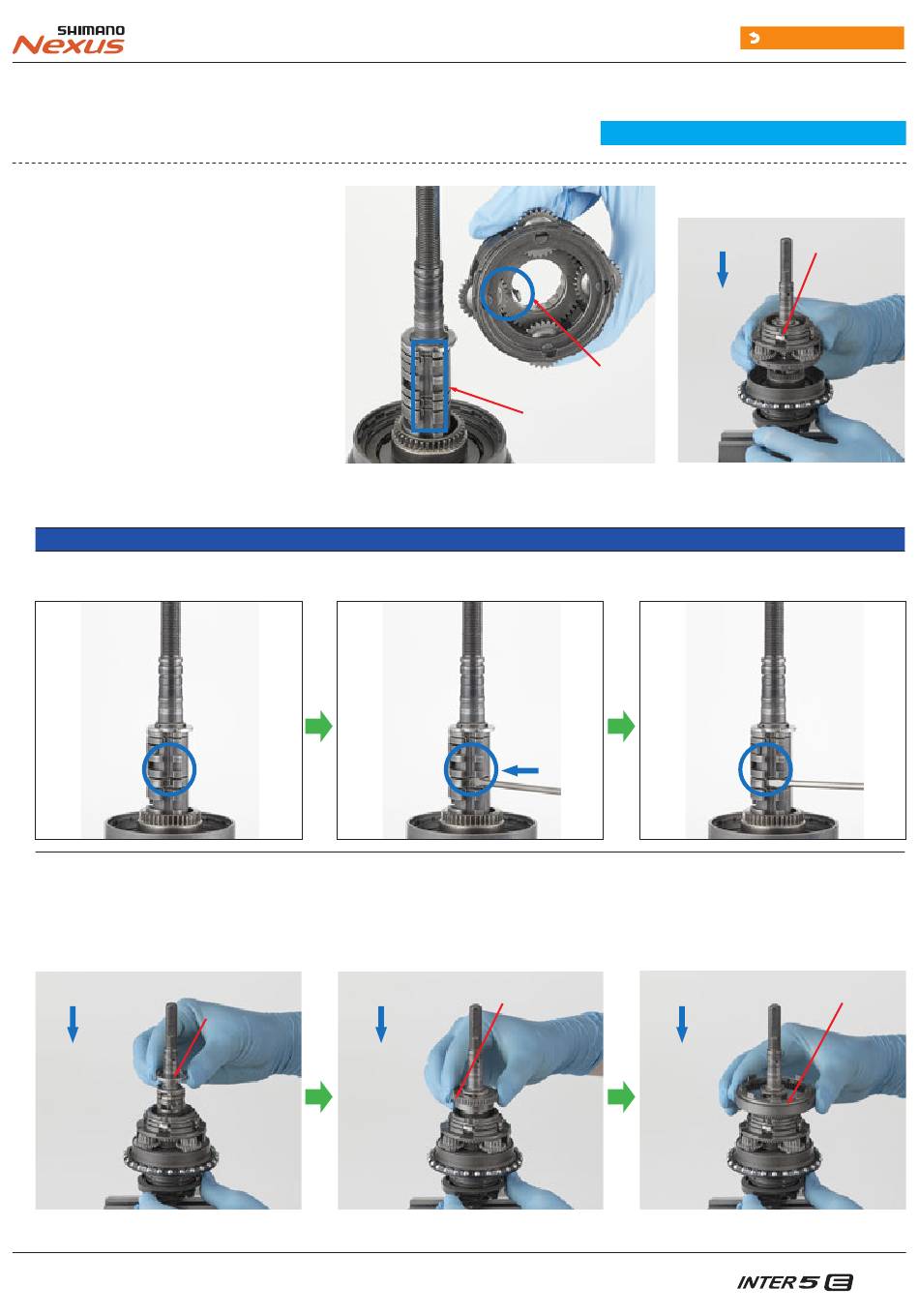

Montieren Sie die Trägereinheit.
(1) Montieren Sie die Trägereinheit 1.
* Drücken Sie dabei die Schalteinheit so weit,
bis sie Kontakt hat.
Wenn ein Schaltgriff angeschlossen ist,
führen Sie diesen Schritt aus, während sich
die Einheit im 1. Gang befindet.
•
Falls die metallische Haltefeder in der Nut der Achseinheit wie in den Abbildungen gezeigt herausgetreten ist, drücken Sie sie vor der
Montage der Trägereinheit 1 wieder mit einem Schlitzschraubendreher hinein.
(2) Setzen Sie alle Teile bis zum Hohlrad 1 auf.
* Drücken Sie dabei die Schalteinheit so weit, bis sie Kontakt hat.
Wenn ein Schaltgriff angeschlossen ist, führen Sie diesen Schritt
aus, während sich die Einheit im 1. Gang befindet.
Achten Sie bei der Montage darauf, dass Sie die Lasche
der Trägereinheit 1 in die Nut der Achseinheit einsetzen.
Führungsring des
Sonnenrads 2
Zusammenbauen der internen Einheit
Lasche
Nut
HINWEIS
Sonnenrad 3
Zurück zur Index-Seite
Träger-
einheit 1
Hohlrad 1
