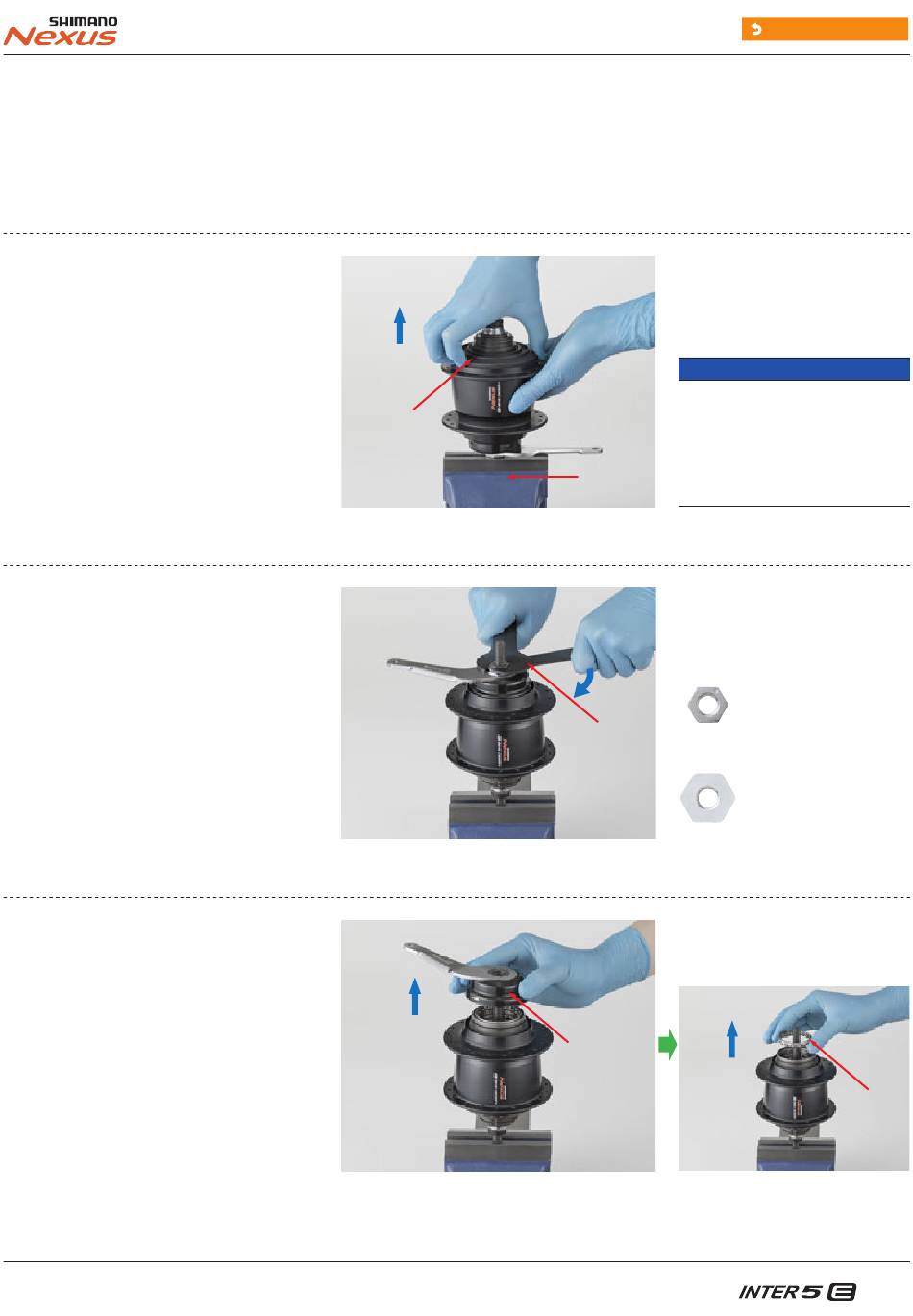

Ersetzen der internen Einheit
Die Bezeichnungen der Teile können Sie der Teileaufschlüsselung (S. 76) entnehmen.
1.
Spannen Sie die Nabenachse an
den beiden abgekanteten Flächen
mit der Bremsarmseite nach unten
in einen Schraubstock ein, und
entfernen Sie die Staubkappe.
2.
Entfernen Sie die Kontermutter
und die Stoppmutter.
(1) Spannen Sie die Nabe erneut mit der
Antriebsseite nach unten ein.
(2) Entfernen Sie die Mutter mit dem TL-7S20.
3.
Nehmen Sie die Bremsarmeinheit
und den Kugelkäfig von der
Nabenachse ab.
Staubkappe
•
Durch ein zu kraftvolles Ziehen kann
die Halterungsabdeckung aufgrund
ihrer Materialeigenschaften
beschädigt werden.
•
Beschädigen Sie nicht das Gewinde
Schraubstock
der Nabenachse.
TL-7S20
Kontermutter 17 mm (Y-35P 28000)
Stoppmutter 22 mm (Y-35P 22000)
Bremsarmeinheit
Zurück zur Index-Seite
HINWEIS
Kugelkäfig
53
