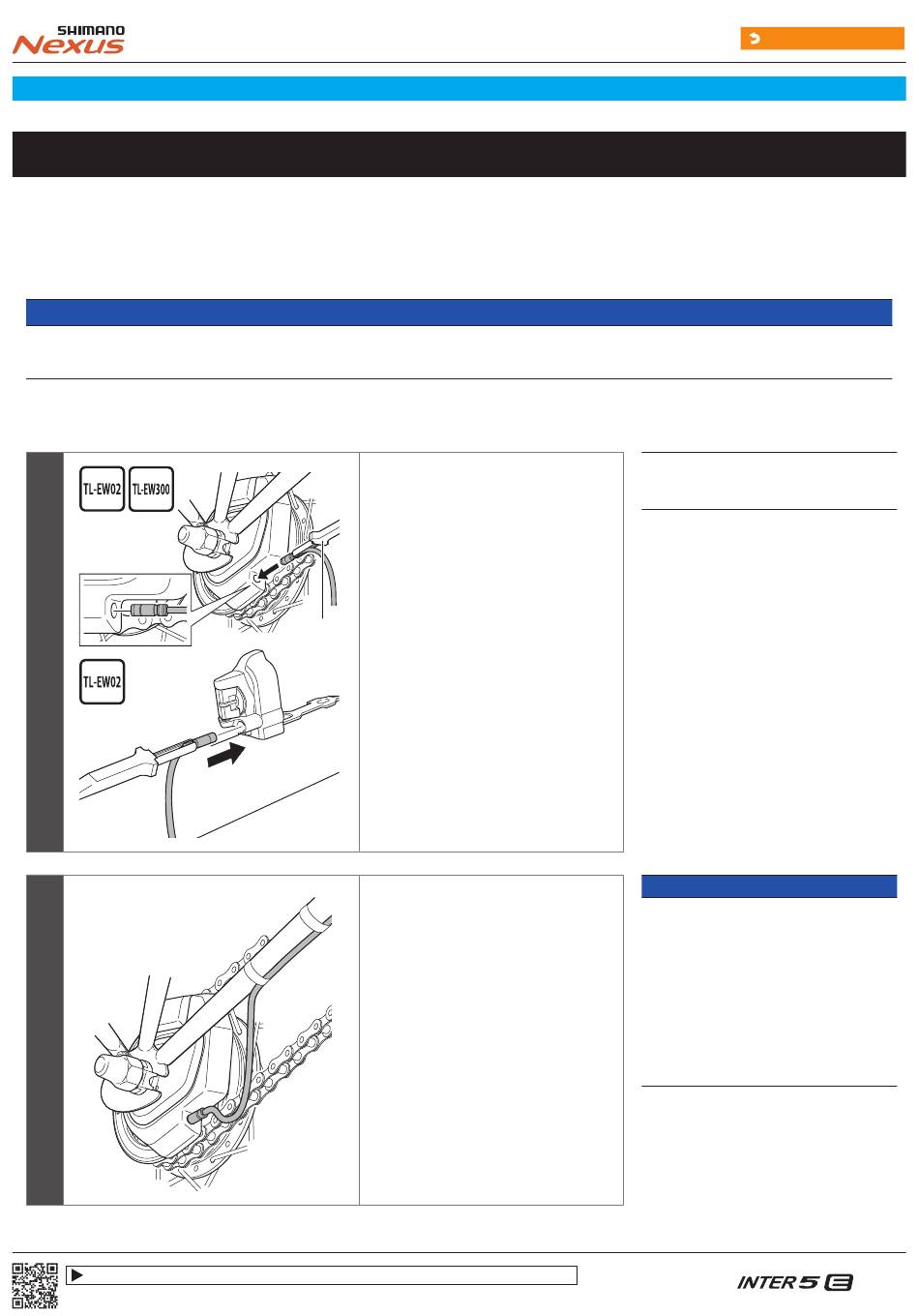

ANSCHLUSS DER STROMKABEL
Wenn Sie Stromkabel an Komponenten anschließen, die nicht in diesem Dokument aufgeführt sind, konsultieren Sie bitte die zur Getriebenabe
passende SHIMANO STEPS Händlerbetriebsanleitung.
Informationen zum Stromkabel und zum original SHIMANO-Werkzeug finden Sie unter „HINWEIS" im Abschnitt „SICHERHEITSHINWEISE". Lesen Sie vor Beginn der
Arbeit in jedem Fall darin nach.
„ Verbindung mit der Motoreinheit
1
2
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/CASG003
Händlerbetriebsanleitung
(A)
(SG-C7050-5V/SG-C7050-5R/SG-C7050-5C/SG-C7050-5D)
HINWEIS
Schließen Sie die Stromkabel an die
Motoreinheit und die Akkuhalterung an.
Befestigen Sie das Stromkabel
provisorisch mit Klebeband am Rahmen
und schließen Sie es an Junction [B] an.
Zurück zur Index-Seite
(A)
TL-EW02 (MU-UR500)
TL-EW300 (MU-UR510)
HINWEIS
•
Beim Verlegen des Stromkabels zur
Motoreinheit muss dieses unten an der
Kettenstrebe befestigt werden, damit das
Kabel die Kette nicht berühren kann.
•
Falls es sich bei der Motoreinheit um
MU-UR510 (Typ EW-SD300) handelt,
verwenden Sie den Umwandlungsadapter
(EW-AD305), um EW-SD50 und EW-SD300
anzuschließen, schließen Sie sie dann an
Junction [B] an.
39
