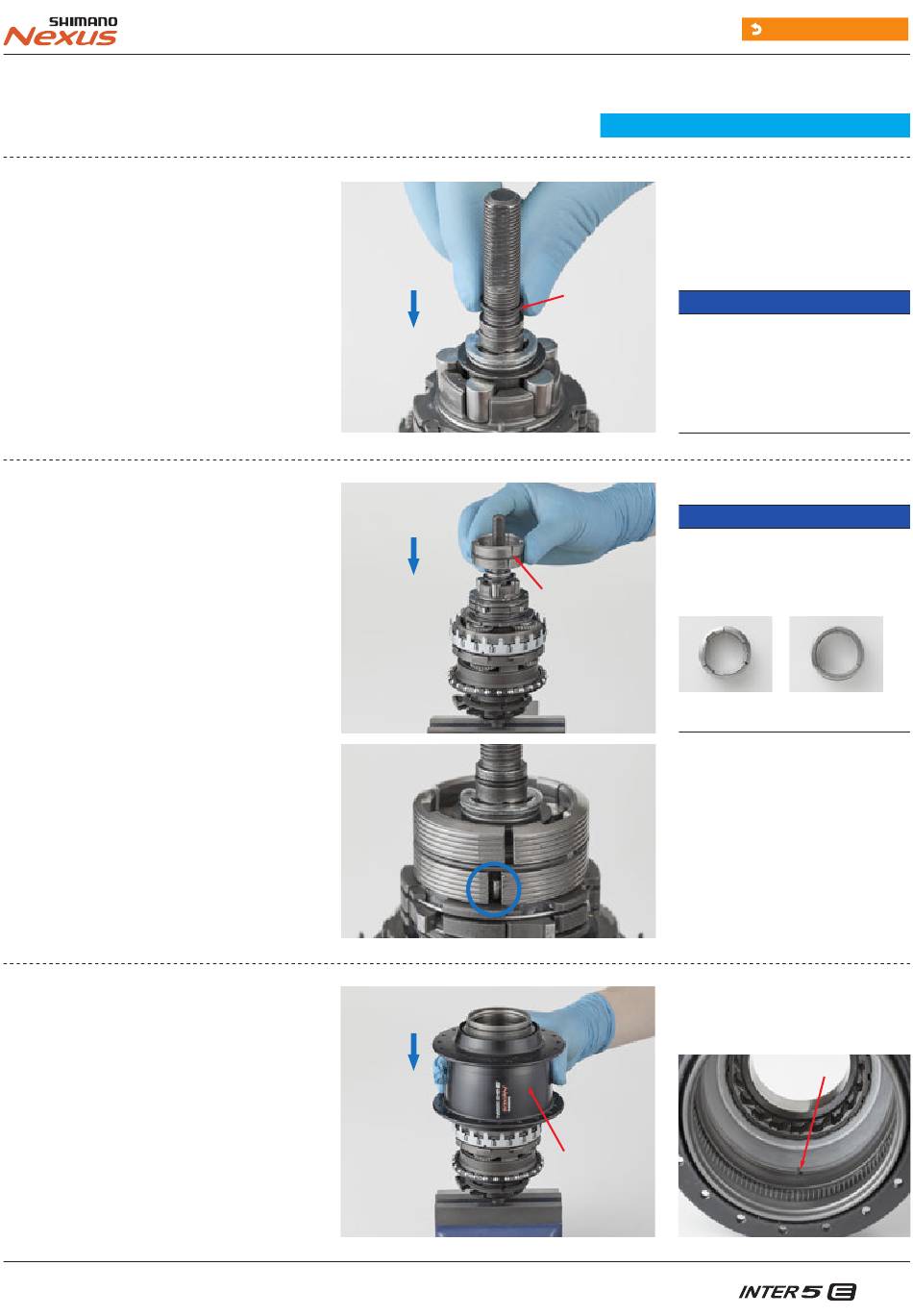

16.
Bringen Sie den O-Ring an.
17.
Setzen Sie die
Bremsschuheinheit auf.
Setzen Sie sie so auf, dass das Ende der
Gleitfeder der Nabe im Spalt des Bremsschuhs
sitzt.
18.
Bringen Sie das Nabengehäuse an.
Achten Sie darauf, dass die Gleitfeder im
I n n e r e n d e s N a b e n g e h ä u s e s n i c h t d e n
erhabenen Teil der internen Einheit berührt.
Zusammenbauen der internen Einheit
O-Ring
•
Es wird empfohlen, das Gewinde der
Achse vor dem Anbringen des O-Rings
mit Klebeband zu umwickeln, um zu
vermeiden, dass der O-Ring durch das
Entlangstreifen am Gewinde
beschädigt wird.
•
Achten Sie beim Aufsetzen der
Bremsschuheinheit darauf, dass die
richtige Seite nach oben bzw. unten
ausgerichtet ist.
Bremsschuheinheit
Oberseite
Nabengehäuse
Zurück zur Index-Seite
HINWEIS
HINWEIS
Unterseite
Gleitfeder
70
