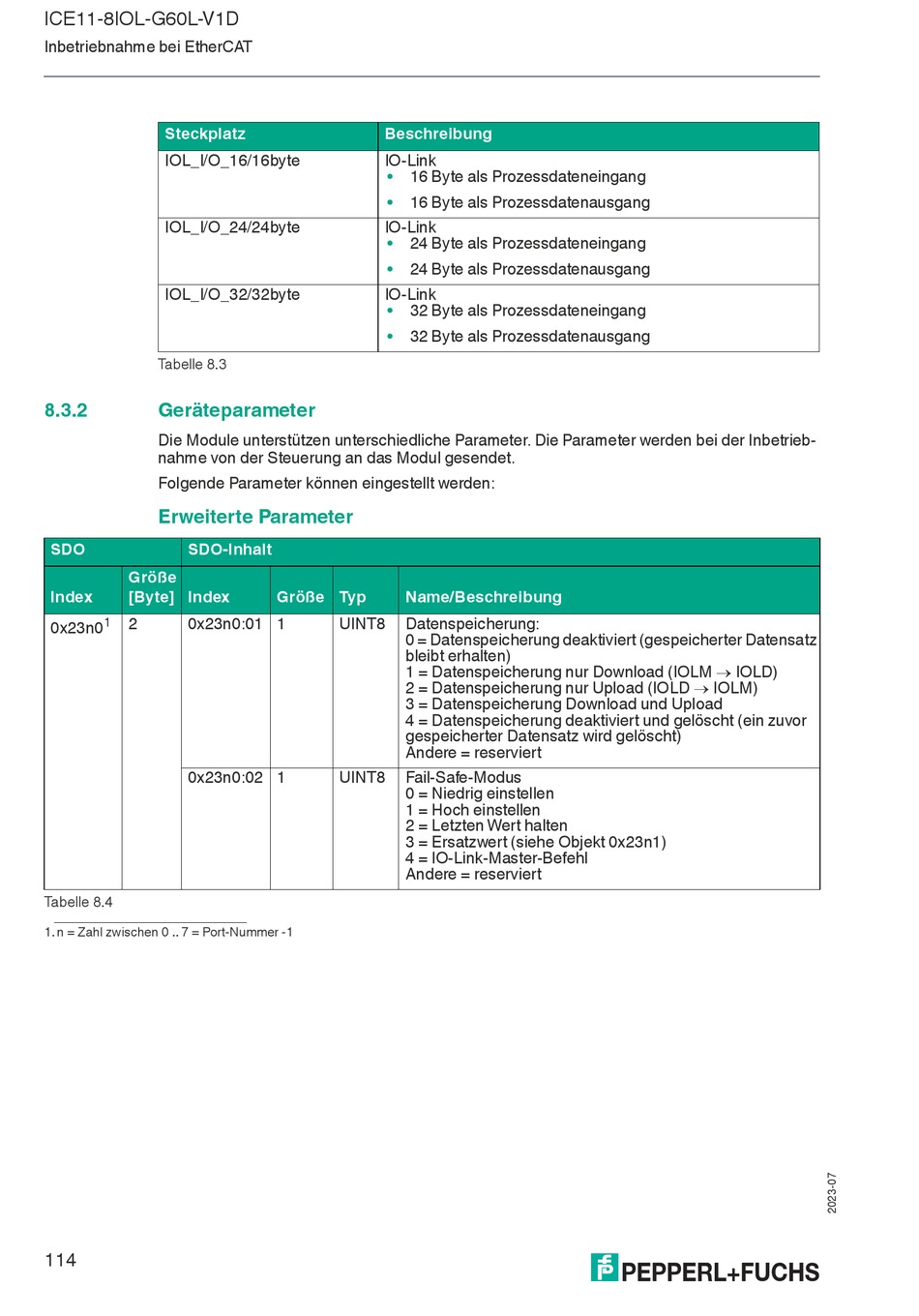

ICE11-8IOL-G60L-V1D
Inbetriebnahme bei EtherCAT
Steckplatz
IOL_I/O_16/16byte
IOL_I/O_24/24byte
IOL_I/O_32/32byte
Tabelle 8.3
8.3.2
Geräteparameter
Die Module unterstützen unterschiedliche Parameter. Die Parameter werden bei der Inbetrieb-
nahme von der Steuerung an das Modul gesendet.
Folgende Parameter können eingestellt werden:
Erweiterte Parameter
SDO
SDO-Inhalt
Größe
Index
[Byte] Index
1
2
0x23n0:01 1
0x23n0
0x23n0:02 1
Tabelle 8.4
1. n = Zahl zwischen 0 .. 7 = Port-Nummer -1
114
Beschreibung
IO-Link
•
16 Byte als Prozessdateneingang
•
16 Byte als Prozessdatenausgang
IO-Link
•
24 Byte als Prozessdateneingang
•
24 Byte als Prozessdatenausgang
IO-Link
•
32 Byte als Prozessdateneingang
•
32 Byte als Prozessdatenausgang
Größe Typ
Name/Beschreibung
UINT8
Datenspeicherung:
0 = Datenspeicherung deaktiviert (gespeicherter Datensatz
bleibt erhalten)
1 = Datenspeicherung nur Download (IOLM IOLD)
2 = Datenspeicherung nur Upload (IOLD IOLM)
3 = Datenspeicherung Download und Upload
4 = Datenspeicherung deaktiviert und gelöscht (ein zuvor
gespeicherter Datensatz wird gelöscht)
Andere = reserviert
UINT8
Fail-Safe-Modus
0 = Niedrig einstellen
1 = Hoch einstellen
2 = Letzten Wert halten
3 = Ersatzwert (siehe Objekt 0x23n1)
4 = IO-Link-Master-Befehl
Andere = reserviert
