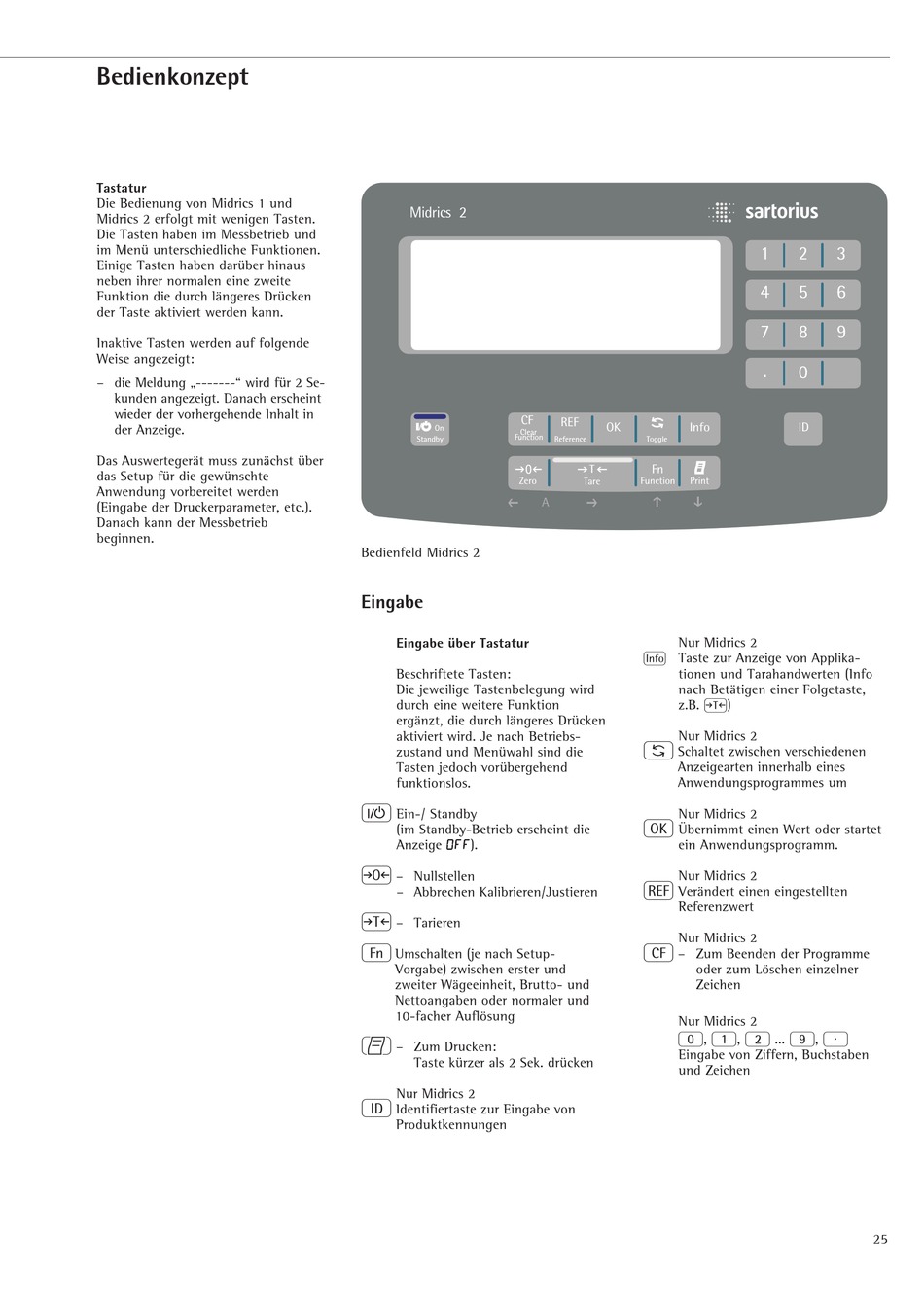

Bedienkonzept
Tastatur
Die Bedienung von Midrics 1 und
Midrics 2 erfolgt mit wenigen Tasten.
Die Tasten haben im Messbetrieb und
im Menü unterschiedliche Funktionen.
Einige Tasten haben darüber hinaus
neben ihrer normalen eine zweite
Funktion die durch längeres Drücken
der Taste aktiviert werden kann.
Inaktive Tasten werden auf folgende
Weise angezeigt:
– die Meldung „-------" wird für 2 Se-
kunden angezeigt. Danach erscheint
wieder der vorhergehende Inhalt in
der Anzeige.
Das Auswertegerät muss zunächst über
das Setup für die gewünschte
Anwendung vorbereitet werden
(Eingabe der Druckerparameter, etc.).
Danach kann der Messbetrieb
beginnen.
Midrics 2
CF
On
Clear
Function
Standby
Zero
Bedienfeld Midrics 2
Eingabe
Eingabe über Tastatur
Beschriftete Tasten:
Die jeweilige Tastenbelegung wird
durch eine weitere Funktion
ergänzt, die durch längeres Drücken
aktiviert wird. Je nach Betriebs-
zustand und Menüwahl sind die
Tasten jedoch vorübergehend
funktionslos.
e
Ein-/ Standby
(im Standby-Betrieb erscheint die
Anzeige OFF
OFF
OFF
OFF
OFF).
(
– Nullstellen
– Abbrechen Kalibrieren/Justieren
)
– Tarieren
k
Umschalten (je nach Setup-
Vorgabe) zwischen erster und
zweiter Wägeeinheit, Brutto- und
Nettoangaben oder normaler und
10-facher Auflösung
p
– Zum Drucken:
Taste kürzer als 2 Sek. drücken
Nur Midrics 2
d
Identifiertaste zur Eingabe von
Produktkennungen
REF
OK
Info
Reference
Toggle
T
Fn
Tare
Function
Print
Nur Midrics 2
I Taste zur Anzeige von Applika-
tionen und Tarahandwerten (Info
nach Betätigen einer Folgetaste,
z.B. ))
Nur Midrics 2
w
Schaltet zwischen verschiedenen
Anzeigearten innerhalb eines
Anwendungsprogrammes um
Nur Midrics 2
O
Übernimmt einen Wert oder startet
ein Anwendungsprogramm.
Nur Midrics 2
r
Verändert einen eingestellten
Referenzwert
Nur Midrics 2
c
– Zum Beenden der Programme
oder zum Löschen einzelner
Zeichen
Nur Midrics 2
0
1
,
Eingabe von Ziffern, Buchstaben
und Zeichen
1
2
3
4
5
6
7
8
9
.
0
ID
2
9
.
,
...
,
25
