wp-1
ADC-CON
STAND.
SAVE
14

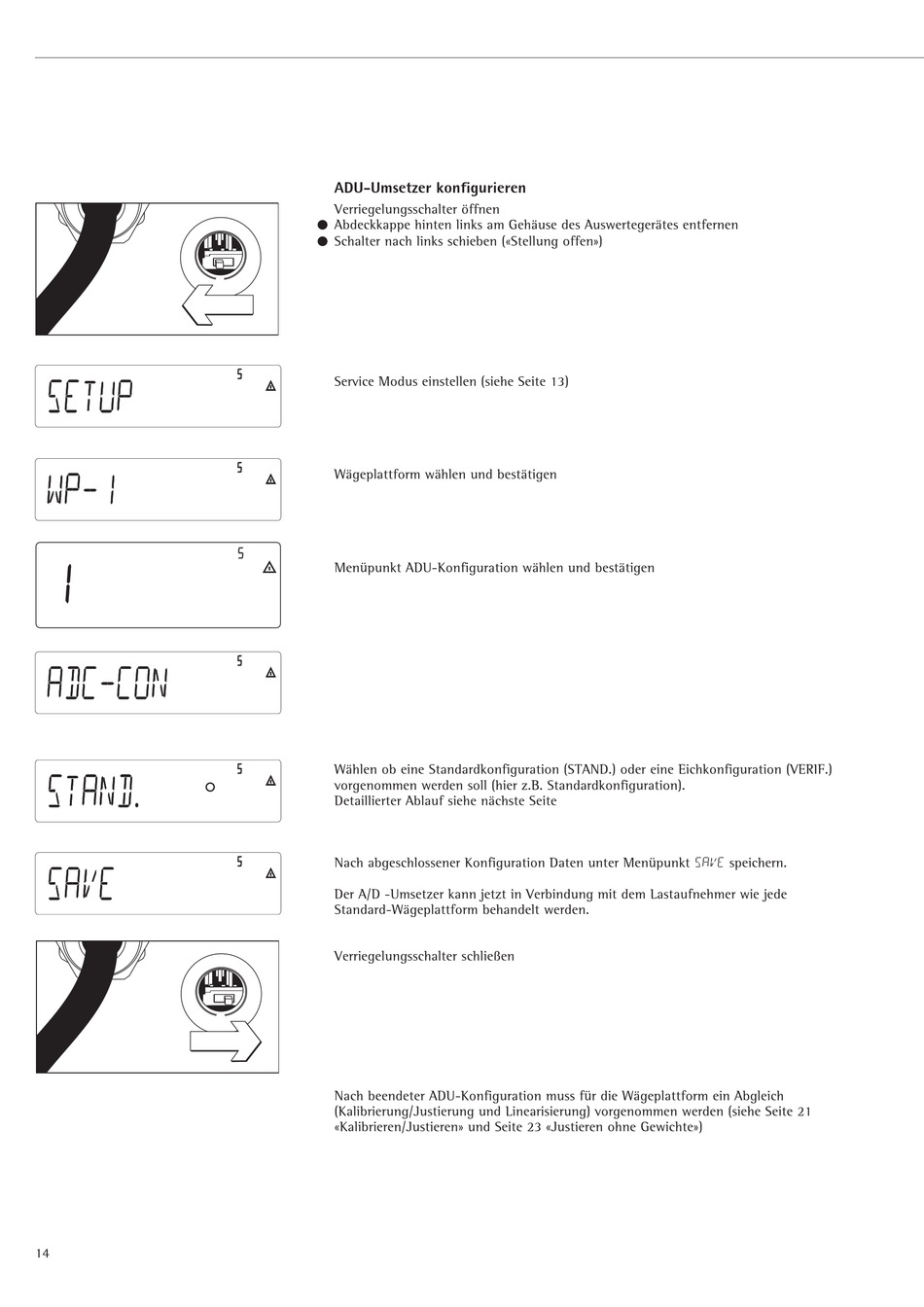

ADU-Umsetzer konfigurieren
Verriegelungsschalter öffnen
§ Abdeckkappe hinten links am Gehäuse des Auswertegerätes entfernen
§ Schalter nach links schieben («Stellung offen»)
Service Modus einstellen (siehe Seite 13)
Wägeplattform wählen und bestätigen
Menüpunkt ADU-Konfiguration wählen und bestätigen
Wählen ob eine Standardkonfiguration (STAND.) oder eine Eichkonfiguration (VERIF.)
vorgenommen werden soll (hier z.B. Standardkonfiguration).
Detaillierter Ablauf siehe nächste Seite
Nach abgeschlossener Konfiguration Daten unter Menüpunkt SAVE speichern.
Der A/D -Umsetzer kann jetzt in Verbindung mit dem Lastaufnehmer wie jede
Standard-Wägeplattform behandelt werden.
Verriegelungsschalter schließen
Nach beendeter ADU-Konfiguration muss für die Wägeplattform ein Abgleich
(Kalibrierung/Justierung und Linearisierung) vorgenommen werden (siehe Seite 21
«Kalibrieren/Justieren» und Seite 23 «Justieren ohne Gewichte»)
