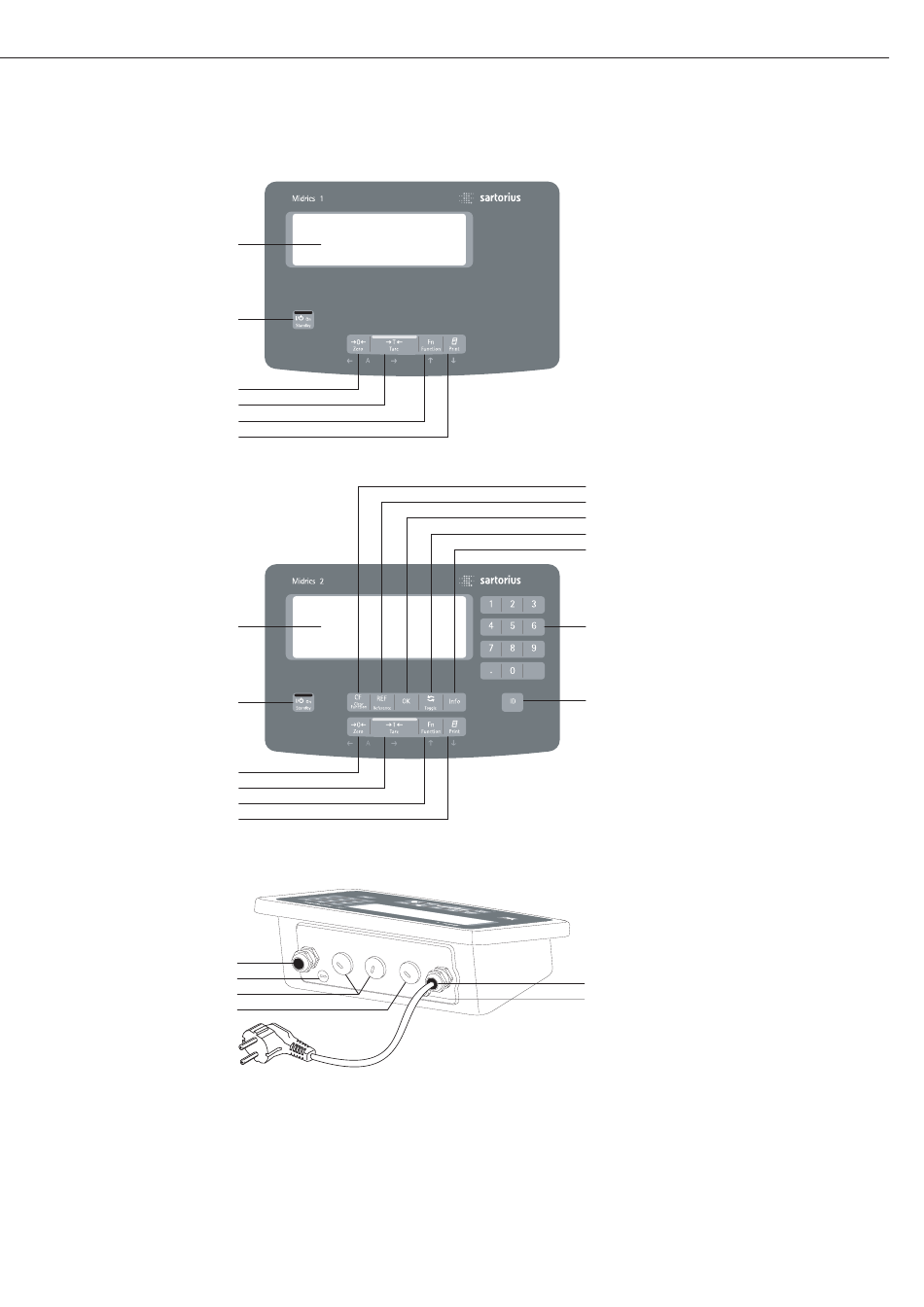

Gerätedarstellung
Midrics 1
1
2
3
4
5
6
Midrics 2
1
2
3
4
5
6
14
15
16
17
Anzeige und Tastatur
1
Anzeige
(Detailabbildung siehe Kapitel
»Bedienkonzept«)
2
Ein-/Standby-Taste
3
Nullstelltaste
4
Tarataste
5
Funktionstaste (z.B. Brutto/Netto
umschalten)
6
Drucktaste (Datenausgabe)
7
Taste zum Löschen (Funktion anwen-
dungsabhängig)
8
Referenzwerttaste (Funktion anwen-
dungsabhängig)
7
9
Übernahmetaste (Funktion anwen-
8
dungsabhängig)
9
10 Umschalttaste (Funktion anwendungs-
10
abhängig)
11
11 Info-Taste zum Aufruf von Identifier
und Tarahandwerten
12 Numerische Tastatur
12
13 Identifiertaste zur Eingabe von
Bedienerkennungen
13
Rückseite
14 Anschluss Wägeplattform
15 Verriegelungsschalter
16 Optional: Zweite Schnittstelle (Uni-
COM)
18
17 Optional: RS232-Schnittstelle (COM1)
19
18 Netzanschlusskabel
19 Masseanschluss (Potentialausgleich)
5
