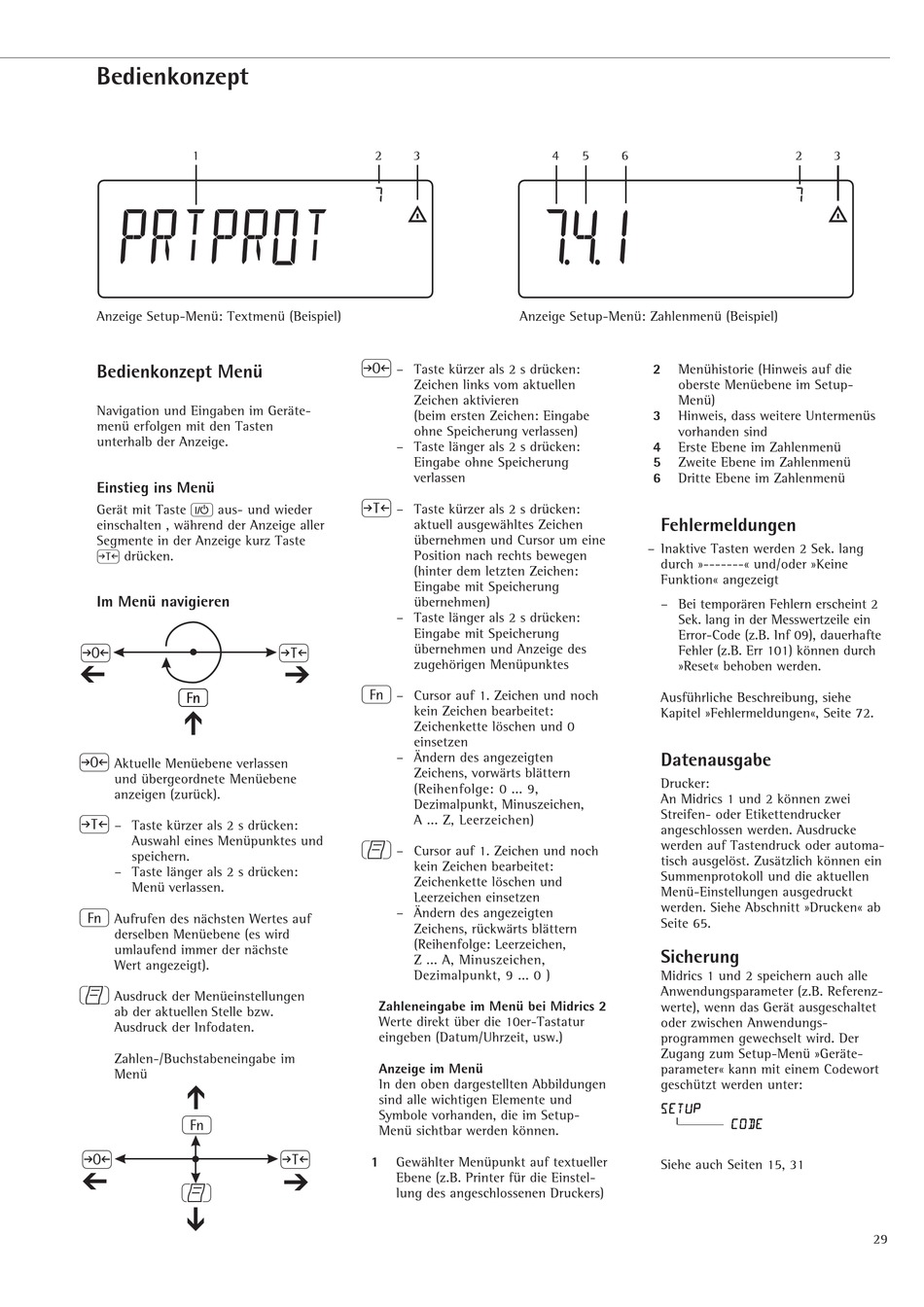

Bedienkonzept
1
Anzeige Setup-Menü: Textmenü (Beispiel)
Bedienkonzept Menü
Navigation und Eingaben im Geräte-
menü erfolgen mit den Tasten
unterhalb der Anzeige.
Einstieg ins Menü
Gerät mit Taste e aus- und wieder
einschalten , während der Anzeige aller
Segmente in der Anzeige kurz Taste
) drücken.
Im Menü navigieren
(
Aktuelle Menüebene verlassen
und übergeordnete Menüebene
anzeigen (zurück).
)
– Taste kürzer als 2 s drücken:
Auswahl eines Menüpunktes und
speichern.
– Taste länger als 2 s drücken:
Menü verlassen.
k
Aufrufen des nächsten Wertes auf
derselben Menüebene (es wird
umlaufend immer der nächste
Wert angezeigt).
p
Ausdruck der Menüeinstellungen
ab der aktuellen Stelle bzw.
Ausdruck der Infodaten.
Zahlen-/Buchstabeneingabe im
Menü
2
3
Anzeige Setup-Menü: Zahlenmenü (Beispiel)
(
– Taste kürzer als 2 s drücken:
Zeichen links vom aktuellen
Zeichen aktivieren
(beim ersten Zeichen: Eingabe
ohne Speicherung verlassen)
– Taste länger als 2 s drücken:
Eingabe ohne Speicherung
verlassen
)
– Taste kürzer als 2 s drücken:
aktuell ausgewähltes Zeichen
übernehmen und Cursor um eine
Position nach rechts bewegen
(hinter dem letzten Zeichen:
Eingabe mit Speicherung
übernehmen)
– Taste länger als 2 s drücken:
Eingabe mit Speicherung
übernehmen und Anzeige des
zugehörigen Menüpunktes
k
– Cursor auf 1. Zeichen und noch
kein Zeichen bearbeitet:
Zeichenkette löschen und 0
einsetzen
– Ändern des angezeigten
Zeichens, vorwärts blättern
(Reihenfolge: 0 ... 9,
Dezimalpunkt, Minuszeichen,
A ... Z, Leerzeichen)
p
– Cursor auf 1. Zeichen und noch
kein Zeichen bearbeitet:
Zeichenkette löschen und
Leerzeichen einsetzen
– Ändern des angezeigten
Zeichens, rückwärts blättern
(Reihenfolge: Leerzeichen,
Z ... A, Minuszeichen,
Dezimalpunkt, 9 ... 0 )
Zahleneingabe im Menü bei Midrics 2
Werte direkt über die 10er-Tastatur
eingeben (Datum/Uhrzeit, usw.)
Anzeige im Menü
In den oben dargestellten Abbildungen
sind alle wichtigen Elemente und
Symbole vorhanden, die im Setup-
Menü sichtbar werden können.
1
Gewählter Menüpunkt auf textueller
Ebene (z.B. Printer für die Einstel-
lung des angeschlossenen Druckers)
4
5
6
Menühistorie (Hinweis auf die
2
oberste Menüebene im Setup-
Menü)
3
Hinweis, dass weitere Untermenüs
vorhanden sind
4
Erste Ebene im Zahlenmenü
5
Zweite Ebene im Zahlenmenü
6
Dritte Ebene im Zahlenmenü
Fehlermeldungen
– Inaktive Tasten werden 2 Sek. lang
durch »-------« und/oder »Keine
Funktion« angezeigt
– Bei temporären Fehlern erscheint 2
Sek. lang in der Messwertzeile ein
Error-Code (z.B. Inf 09), dauerhafte
Fehler (z.B. Err 101) können durch
»Reset« behoben werden.
Ausführliche Beschreibung, siehe
Kapitel »Fehlermeldungen«, Seite 72.
Datenausgabe
Drucker:
An Midrics 1 und 2 können zwei
Streifen- oder Etikettendrucker
angeschlossen werden. Ausdrucke
werden auf Tastendruck oder automa-
tisch ausgelöst. Zusätzlich können ein
Summenprotokoll und die aktuellen
Menü-Einstellungen ausgedruckt
werden. Siehe Abschnitt »Drucken« ab
Seite 65.
Sicherung
Midrics 1 und 2 speichern auch alle
Anwendungsparameter (z.B. Referenz-
werte), wenn das Gerät ausgeschaltet
oder zwischen Anwendungs-
programmen gewechselt wird. Der
Zugang zum Setup-Menü »Geräte-
parameter« kann mit einem Codewort
geschützt werden unter:
setup
setup
setup
setup
setup
Siehe auch Seiten 15, 31
2
3
code
code
code
code
code
29
