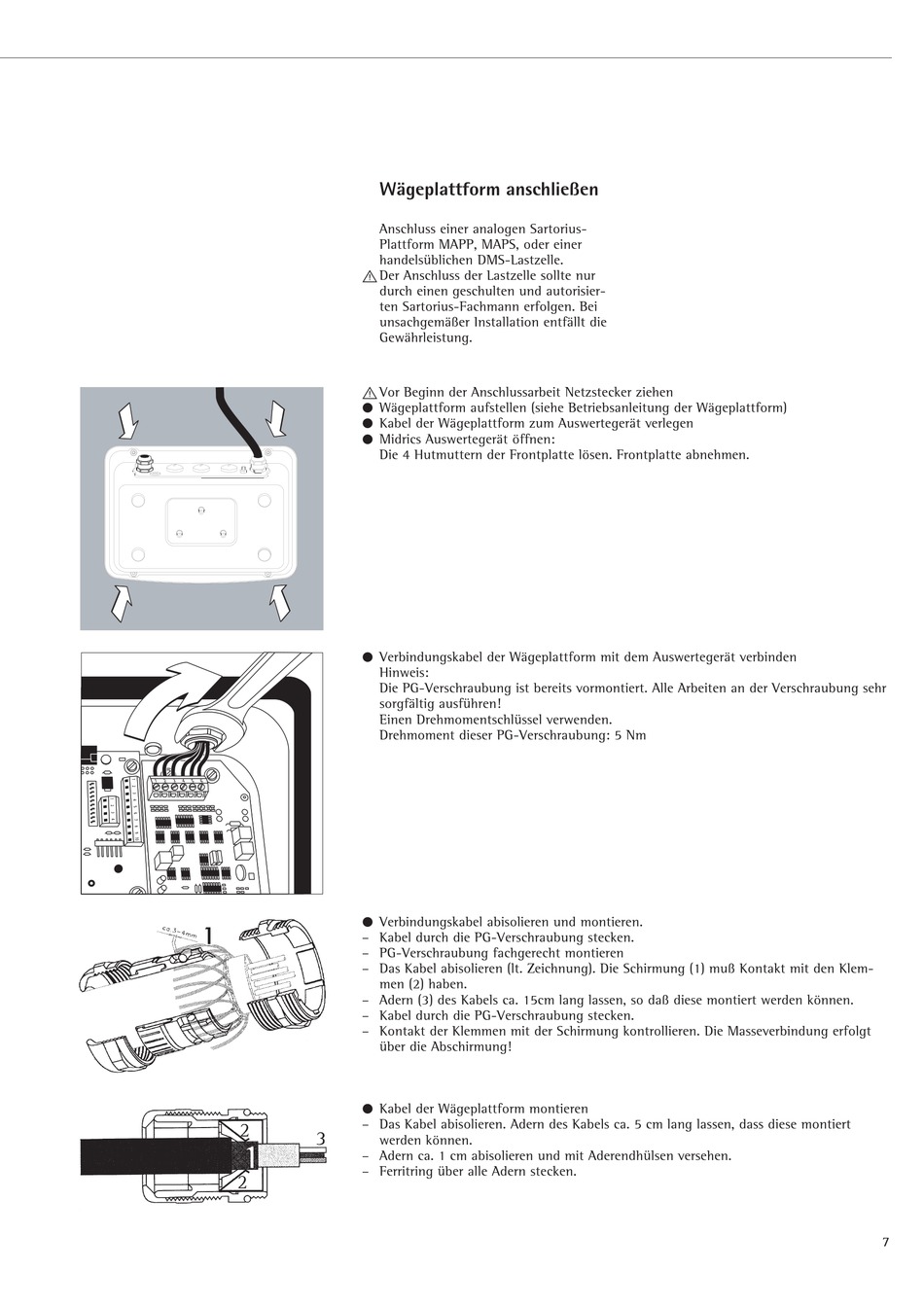

Wägeplattform anschließen
Anschluss einer analogen Sartorius-
Plattform MAPP, MAPS, oder einer
handelsüblichen DMS-Lastzelle.
Der Anschluss der Lastzelle sollte nur
!
durch einen geschulten und autorisier-
ten Sartorius-Fachmann erfolgen. Bei
unsachgemäßer Installation entfällt die
Gewährleistung.
!
Vor Beginn der Anschlussarbeit Netzstecker ziehen
§ Wägeplattform aufstellen (siehe Betriebsanleitung der Wägeplattform)
§ Kabel der Wägeplattform zum Auswertegerät verlegen
§ Midrics Auswertegerät öffnen:
Die 4 Hutmuttern der Frontplatte lösen. Frontplatte abnehmen.
§ Verbindungskabel der Wägeplattform mit dem Auswertegerät verbinden
Hinweis:
Die PG-Verschraubung ist bereits vormontiert. Alle Arbeiten an der Verschraubung sehr
sorgfältig ausführen!
Einen Drehmomentschlüssel verwenden.
Drehmoment dieser PG-Verschraubung: 5 Nm
§ Verbindungskabel abisolieren und montieren.
– Kabel durch die PG-Verschraubung stecken.
– PG-Verschraubung fachgerecht montieren
– Das Kabel abisolieren (lt. Zeichnung). Die Schirmung (1) muß Kontakt mit den Klem-
men (2) haben.
– Adern (3) des Kabels ca. 15cm lang lassen, so daß diese montiert werden können.
– Kabel durch die PG-Verschraubung stecken.
– Kontakt der Klemmen mit der Schirmung kontrollieren. Die Masseverbindung erfolgt
über die Abschirmung!
§ Kabel der Wägeplattform montieren
– Das Kabel abisolieren. Adern des Kabels ca. 5 cm lang lassen, dass diese montiert
werden können.
– Adern ca. 1 cm abisolieren und mit Aderendhülsen versehen.
– Ferritring über alle Adern stecken.
7
