Mindestlast
Die Mindestlast für die erste Klasse
wird im Setup eingestellt unter:
Appl Appl Appl Appl Appl : 3.6. 3.6. 3.6. 3.6. 3.6.
W
Wenn mit der aufgelegten Last die
Grenze überschritten wird, kann die
Applikation initialisiert werden.
Bei initialisierter Applikation werden
Gewichtswerte unterhalb der Mindest-
last der Klasse 0 zugeordnet, es wird
keine Gewichtsklasse angezeigt.
Die Mindestlast die auf die Wäge-
plattform gelegt werden muss um das
Behältergewicht (1.Gewicht) automa-
tisch zu tarieren oder einen automati-
schen Ergebnisausdruck zu erzeugen
wird im Setup eingestellt unter:
Appl Appl Appl Appl Appl : 3.5. 3.5. 3.5. 3.5. 3.5.
W
Zum Einstellen der Mindestlast stehen
die folgenden 10 Stufen zur Verfü-
gung:
1 Anzeigeschritt
bis
1000 Anzeigeschritte
Beispiel: Bei d = 1 g ist ein Teilschritt
1 g. Bei Einstellung »1000 Anzeige-
schritte« wird erst ab 1000 g Auflage-
gewicht der Wert als »Tara« gespei-
chert.
Anzeige
Das Ergebnis einer Messung wird in
der Gewichtsdarstellung oder der
Klassendarstellung angezeigt.
– Gewichtsdarstellung:
Das aktuelle Gewicht erscheint in der
Messwertzeile, die aktuelle Klasse in
den Textzeilen.
– Klassendarstellung:
Die aktuelle Klasse wird in der
Messwertzeile angezeigt, das aktuelle
Gewicht in den Textzeilen.
74
Digitale Eingabe-/ Ausgabe-Schnitt-
stelle (CTTL-Signal) und Digital I/O
Schnittstelle
Die Applikation Klassieren unterstützt
die Eingabe-/Ausgabe-Schnittstelle.
Die vier Ausgänge werden wie folgt
geschaltet (siehe auch Grafik):
– Bei drei Klassen:
– Klasse 1
– Klasse 2
– Klasse 3
– Set
– Bei fünf Klassen:
– Klasse 1/2
– Klasse 2/3/4
– Klasse 4/5
– Set
Unter:
Appl Appl Appl Appl Appl : 4.7. 4.7. 4.7. 4.7. 4.7.
W
kann eingestellt werden, ob die
Steuerausgänge
– ausgeschaltet sind
– immer schalten
– bei Stillstand schalten
Der Ausgang „Set" wechselt normal
seinen Pegel, wenn das Gewicht die
Mindestlast überschreitet. Diesem
Ausgang kann alternativ die Funktion
„Betriebsbereit" zugewiesen werden.
Einstellbar unter:
Appl Appl Appl Appl Appl : 4.3. 4.3. 4.3. 4.3. 4.3.
W
oder mit YDO01M-IO
Einstellung siehe Menü:
CTR OUT CTR OUT CTR OUT CTR OUT CTR OUT
8.24
8.24. 1 Waage betriebsbereit
8.24. 2 Waagen-Stillstand
8.24. 3 Waagen Overflow „H"
8.24. 4 Waagen Underflow „L"
8.24. 5 Tara-Speicher belegt
8.24. 6 Unter Mindestgewicht
8.24. 7 Über Mindestgewicht
8.24. 8 Kleiner
8.24. 9 Gleich
8.24.10 Größer
8.24.11 Set

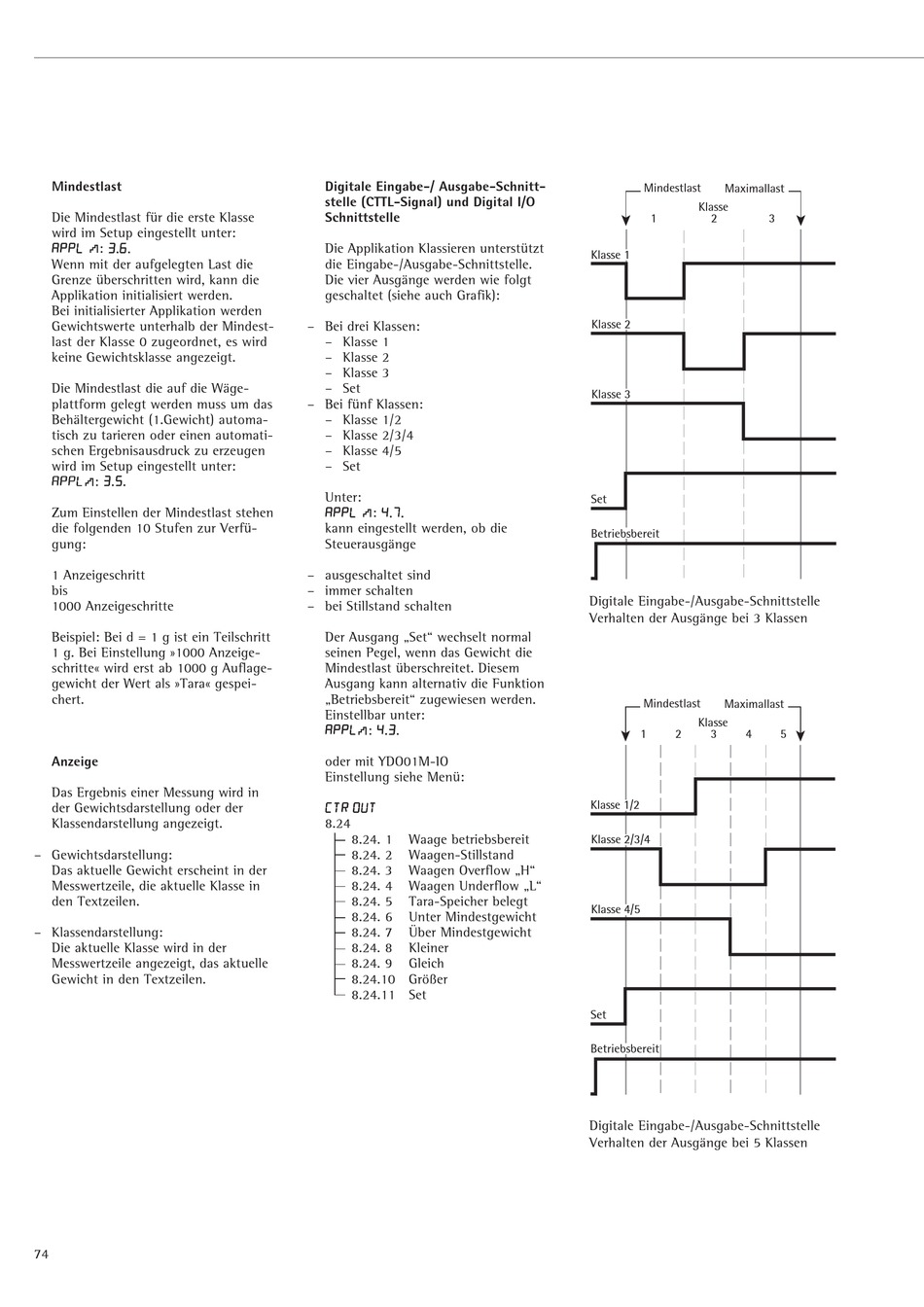

Mindestlast
