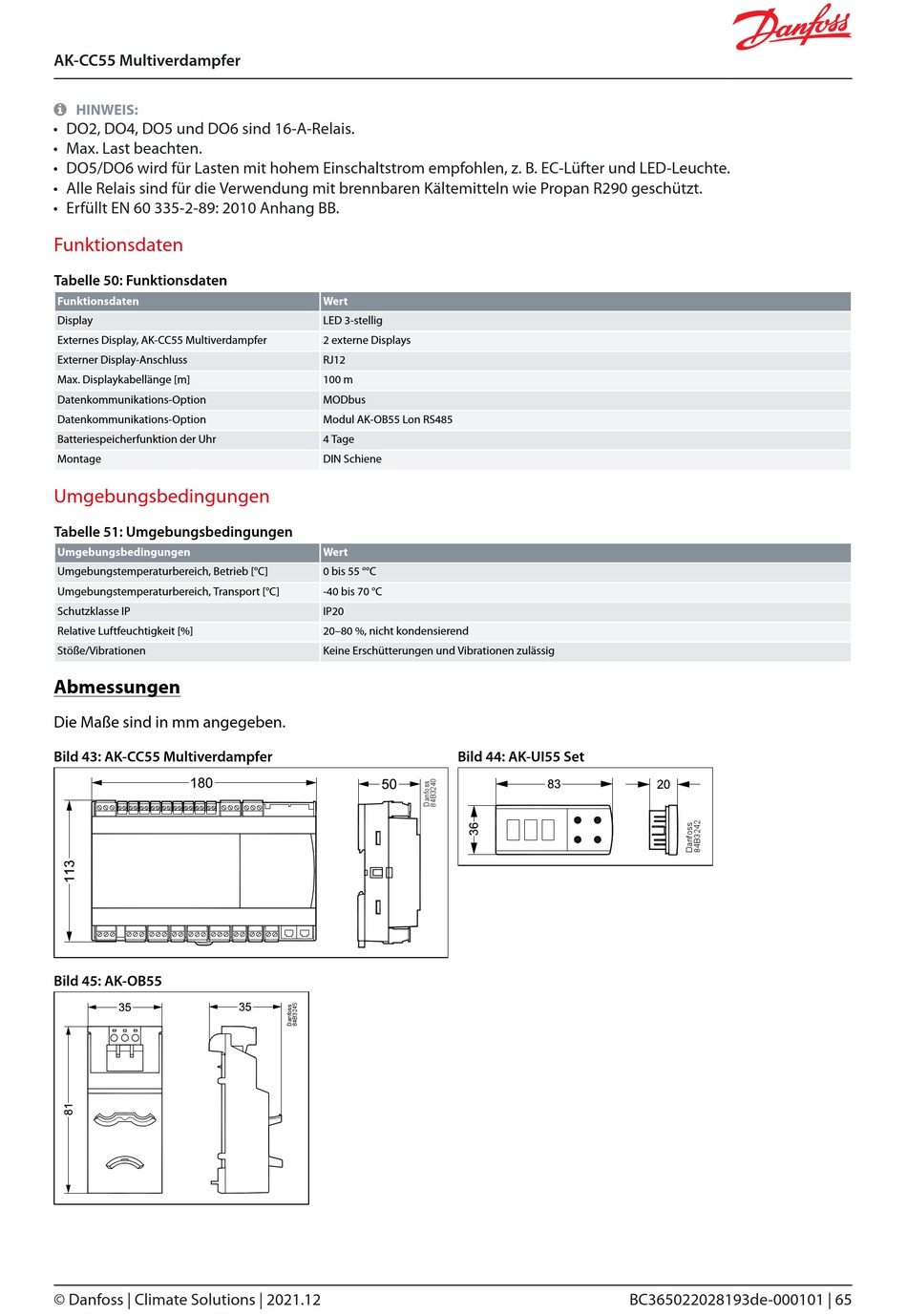

Funktionsdaten; Umgebungsbedingungen; Abmessungen - Danfoss AK-CC55 Bedienungsanleitung

AK-CC55 Multiverdampfer
 HINWEIS:
• DO2, DO4, DO5 und DO6 sind 16-A-Relais.
• Max. Last beachten.
• DO5/DO6 wird für Lasten mit hohem Einschaltstrom empfohlen, z. B. EC-Lüfter und LED-Leuchte.
• Alle Relais sind für die Verwendung mit brennbaren Kältemitteln wie Propan R290 geschützt.
• Erfüllt EN 60 335-2-89: 2010 Anhang BB.

Funktionsdaten

Tabelle 50: Funktionsdaten
Funktionsdaten
Display
Externes Display, AK-CC55 Multiverdampfer
Externer Display-Anschluss
Max. Displaykabellänge [m]
Datenkommunikations-Option
Datenkommunikations-Option
Batteriespeicherfunktion der Uhr
Montage

Umgebungsbedingungen

Tabelle 51: Umgebungsbedingungen
Umgebungsbedingungen
Umgebungstemperaturbereich, Betrieb [°C]
Umgebungstemperaturbereich, Transport [°C]
Schutzklasse IP
Relative Luftfeuchtigkeit [%]
Stöße/Vibrationen

Abmessungen

Die Maße sind in mm angegeben.
Bild 43: AK-CC55 Multiverdampfer
Bild 45: AK-OB55
© Danfoss | Climate Solutions | 2021.12
Wert
LED 3-stellig
2 externe Displays
RJ12
100 m
MODbus
Modul AK-OB55 Lon RS485
4 Tage
DIN Schiene
Wert
0 bis 55 °°C
-40 bis 70 °C
IP20
20–80 %, nicht kondensierend
Keine Erschütterungen und Vibrationen zulässig
Bild 44: AK-UI55 Set
BC365022028193de-000101 | 65
