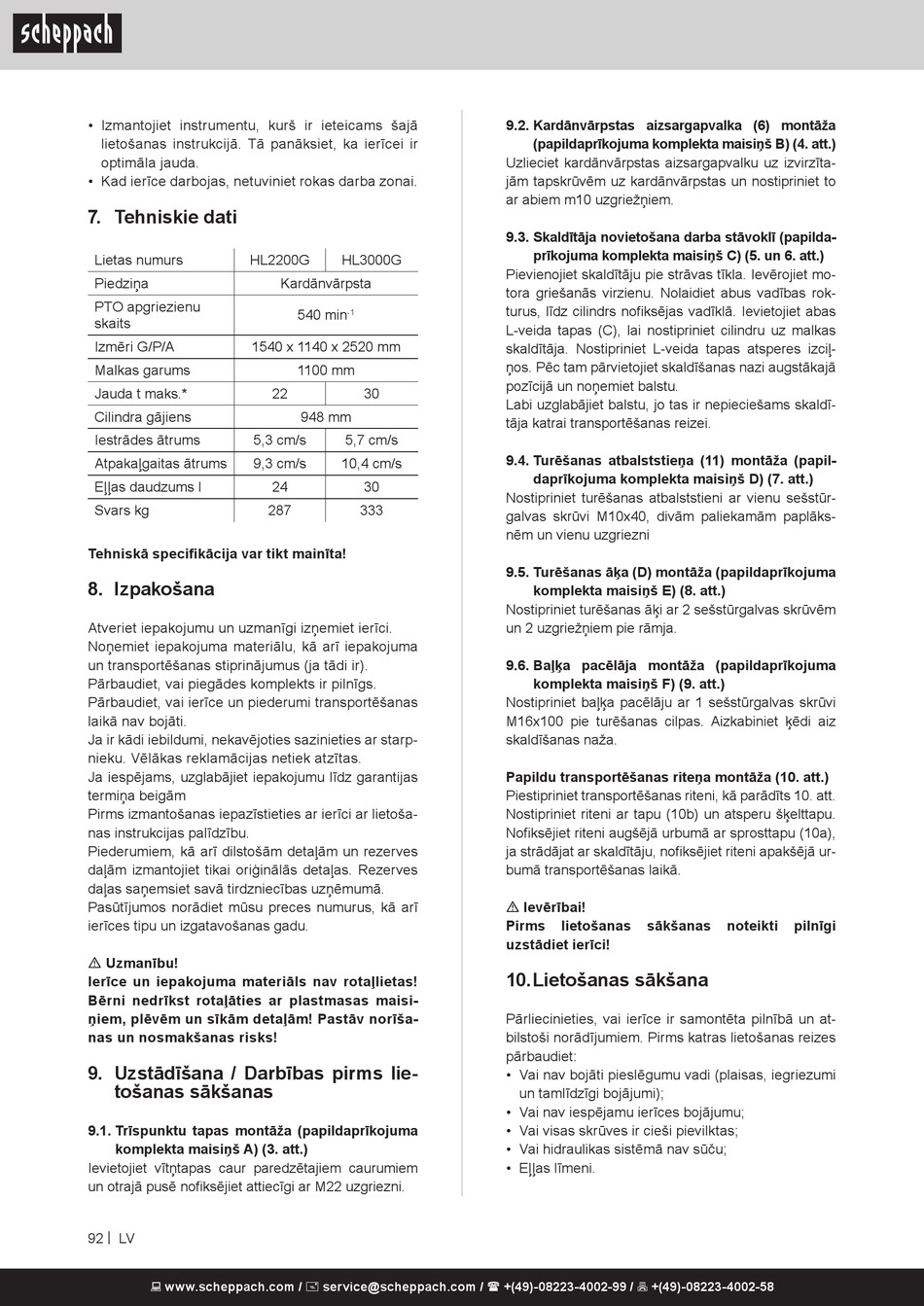

• Izmantojiet instrumentu, kurš ir ieteicams šajā
lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir
optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

7. Tehniskie dati

Lietas numurs HL2200G
Piedziņa
PTO apgriezienu
skaits
Izmēri G/P/A 1540 x 1140 x 2520 mm
Malkas garums
Jauda t maks.*
Cilindra gājiens
Iestrādes ātrums 5,3 cm/s
Atpakaļgaitas ātrums 9,3 cm/s
Eļļas daudzums l
Svars kg
Tehniskā specifikācija var tikt mainīta!
8. Izpakošana
Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
Pārbaudiet, vai piegādes komplekts ir pilnīgs.
Pārbaudiet, vai ierīce un piederumi transportēšanas
laikā nav bojāti.
Ja ir kādi iebildumi, nekavējoties sazinieties ar starp-
nieku. Vēlākas reklamācijas netiek atzītas.
Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām
Pirms izmantošanas iepazīstieties ar ierīci ar lietoša-
nas instrukcijas palīdzību.
Piederumiem, kā arī dilstošām detaļām un rezerves
daļām izmantojiet tikai oriģinālās detaļas. Rezerves
daļas saņemsiet savā tirdzniecības uzņēmumā.
Pasūtījumos norādiet mūsu preces numurus, kā arī
ierīces tipu un izgatavošanas gadu.
m Uzmanību!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastmasas maisi-
ņiem, plēvēm un sīkām detaļām! Pastāv norīša-
nas un nosmakšanas risks!
9. Uzstādīšana / Darbības pirms lie-
tošanas sākšanas
9.1. Trīspunktu tapas montāža (papildaprīkojuma
komplekta maisiņš A) (3. att.)
Ievietojiet vītņtapas caur paredzētajiem caurumiem
un otrajā pusē nofiksējiet attiecīgi ar M22 uzgriezni.
92 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL3000G
Kardānvārpsta
540 min
-1
1100 mm
22 30
948 mm
5,7 cm/s
10,4 cm/s
24 30
287 333
9.2. Kardānvārpstas aizsargapvalka (6) montāža
(papildaprīkojuma komplekta maisiņš B) (4. att.)
Uzlieciet kardānvārpstas aizsargapvalku uz izvirzīta-
jām tapskrūvēm uz kardānvārpstas un nostipriniet to
ar abiem m10 uzgriežņiem.
9.3. Skaldītāja novietošana darba stāvoklī (papilda-
prīkojuma komplekta maisiņš C) (5. un 6. att.)
Pievienojiet skaldītāju pie strāvas tīkla. Ievērojiet mo-
tora griešanās virzienu. Nolaidiet abus vadības rok-
turus, līdz cilindrs nofiksējas vadīklā. Ievietojiet abas
L-veida tapas (C), lai nostipriniet cilindru uz malkas
skaldītāja. Nostipriniet L-veida tapas atsperes izciļ-
ņos. Pēc tam pārvietojiet skaldīšanas nazi augstākajā
pozīcijā un noņemiet balstu.
Labi uzglabājiet balstu, jo tas ir nepieciešams skaldī-
tāja katrai transportēšanas reizei.
9.4. Turēšanas atbalststieņa (11) montāža (papil-
daprīkojuma komplekta maisiņš D) (7. att.)
Nostipriniet turēšanas atbalststieni ar vienu sešstūr-
galvas skrūvi M10x40, divām paliekamām paplāks-
nēm un vienu uzgriezni
9.5. Turēšanas āķa (D) montāža (papildaprīkojuma
komplekta maisiņš E) (8. att.)
Nostipriniet turēšanas āķi ar 2 sešstūrgalvas skrūvēm
un 2 uzgriežņiem pie rāmja.
9.6. Baļķa pacēlāja montāža (papildaprīkojuma
komplekta maisiņš F) (9. att.)
Nostipriniet baļķa pacēlāju ar 1 sešstūrgalvas skrūvi
M16x100 pie turēšanas cilpas. Aizkabiniet ķēdi aiz
skaldīšanas naža.
Papildu transportēšanas riteņa montāža (10. att.)
Piestipriniet transportēšanas riteni, kā parādīts 10. att.
Nostipriniet riteni ar tapu (10b) un atsperu šķelttapu.
Nofiksējiet riteni augšējā urbumā ar sprosttapu (10a),
ja strādājat ar skaldītāju, nofiksējiet riteni apakšējā ur-
bumā transportēšanas laikā.
m Ievērībai!
Pirms lietošanas sākšanas
uzstādiet ierīci!
10. Lietošanas sākšana
Pārliecinieties, vai ierīce ir samontēta pilnībā un at-
bilstoši norādījumiem. Pirms katras lietošanas reizes
pārbaudiet:
• Vai nav bojāti pieslēgumu vadi (plaisas, iegriezumi
un tamlīdzīgi bojājumi);
• Vai nav iespējamu ierīces bojājumu;
• Vai visas skrūves ir cieši pievilktas;
• Vai hidraulikas sistēmā nav sūču;
• Eļļas līmeni.
noteikti pilnīgi
