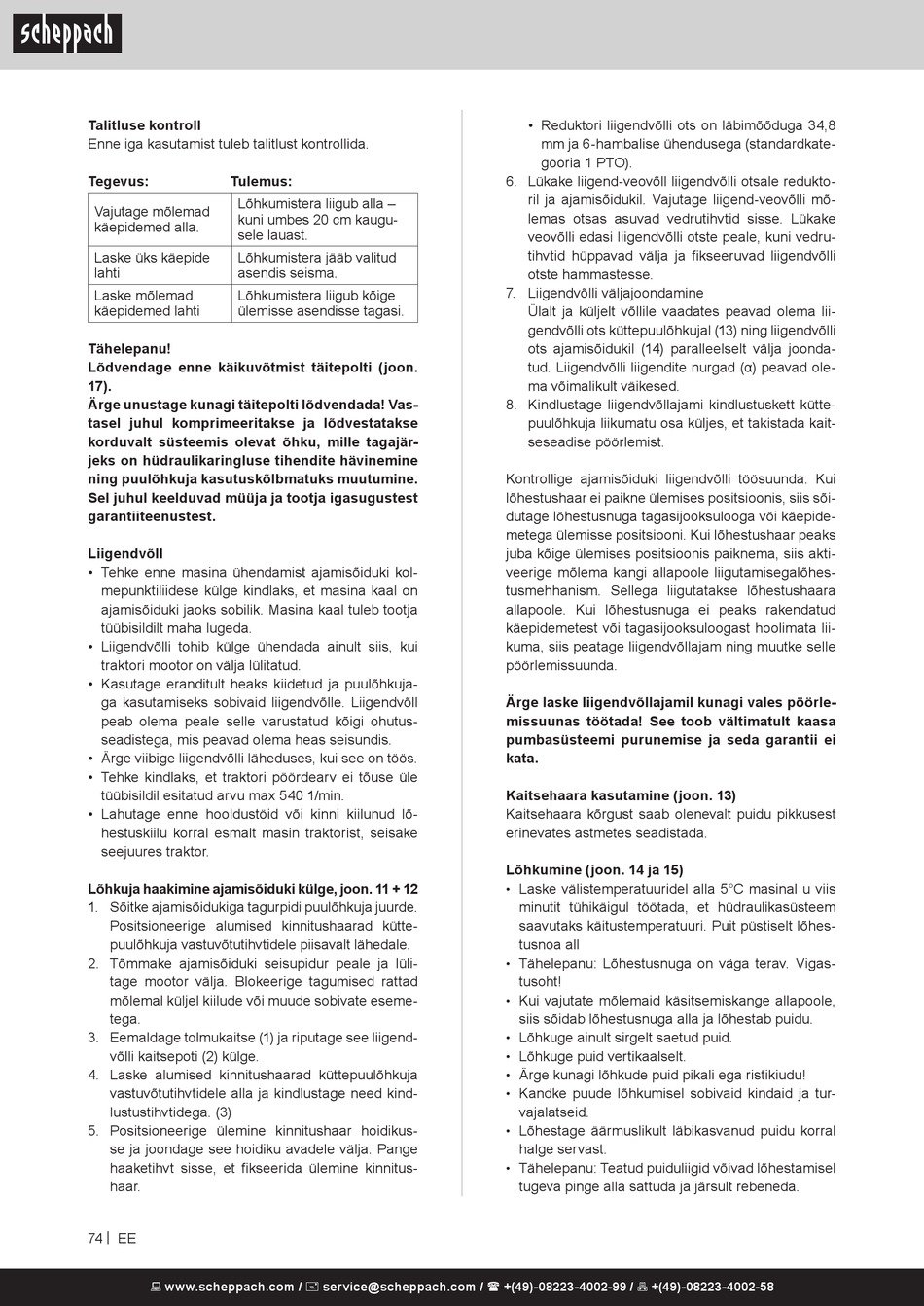

Talitluse kontroll
Enne iga kasutamist tuleb talitlust kontrollida.
Tegevus: Tulemus:
Lõhkumistera liigub alla –
Vajutage mõlemad
kuni umbes 20 cm kaugu-
käepidemed alla.
sele lauast.
Laske üks käepide Lõhkumistera jääb valitud
lahti asendis seisma.
Laske mõlemad Lõhkumistera liigub kõige
käepidemed lahti ülemisse asendisse tagasi.
Tähelepanu!
Lõdvendage enne käikuvõtmist täitepolti (joon.
17).
Ärge unustage kunagi täitepolti lõdvendada! Vas-
tasel juhul komprimeeritakse ja lõdvestatakse
korduvalt süsteemis olevat õhku, mille tagajär-
jeks on hüdraulikaringluse tihendite hävinemine
ning puulõhkuja kasutuskõlbmatuks muutumine.
Sel juhul keelduvad müüja ja tootja igasugustest
garantiiteenustest.
Liigendvõll
• Tehke enne masina ühendamist ajamisõiduki kol-
mepunktiliidese külge kindlaks, et masina kaal on
ajamisõiduki jaoks sobilik. Masina kaal tuleb tootja
tüübisildilt maha lugeda.
• Liigendvõlli tohib külge ühendada ainult siis, kui
traktori mootor on välja lülitatud.
• Kasutage eranditult heaks kiidetud ja puulõhkuja-
ga kasutamiseks sobivaid liigendvõlle. Liigendvõll
peab olema peale selle varustatud kõigi ohutus-
seadistega, mis peavad olema heas seisundis.
• Ärge viibige liigendvõlli läheduses, kui see on töös.
• Tehke kindlaks, et traktori pöördearv ei tõuse üle
tüübisildil esitatud arvu max 540 1/min.
• Lahutage enne hooldustöid või kinni kiilunud lõ-
hestuskiilu korral esmalt masin traktorist, seisake
seejuures traktor.
Lõhkuja haakimine ajamisõiduki külge, joon. 11 + 12
1. Sõitke ajamisõidukiga tagurpidi puulõhkuja juurde.
Positsioneerige alumised kinnitushaarad kütte-
puulõhkuja vastuvõtutihvtidele piisavalt lähedale.
2. Tõmmake ajamisõiduki seisupidur peale ja lüli-
tage mootor välja. Blokeerige tagumised rattad
mõlemal küljel kiilude või muude sobivate eseme-
tega.
3. Eemaldage tolmukaitse (1) ja riputage see liigend-
võlli kaitsepoti (2) külge.
4. Laske alumised kinnitushaarad küttepuulõhkuja
vastuvõtutihvtidele alla ja kindlustage need kind-
lustustihvtidega. (3)
5. Positsioneerige ülemine kinnitushaar hoidikus-
se ja joondage see hoidiku avadele välja. Pange
haaketihvt sisse, et fikseerida ülemine kinnitus-
haar.
74 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Reduktori liigendvõlli ots on läbimõõduga 34,8
mm ja 6-hambalise ühendusega (standardkate-
gooria 1 PTO).
6. Lükake liigend-veovõll liigendvõlli otsale redukto-
ril ja ajamisõidukil. Vajutage liigend-veovõlli mõ-
lemas otsas asuvad vedrutihvtid sisse. Lükake
veovõlli edasi liigendvõlli otste peale, kuni vedru-
tihvtid hüppavad välja ja fikseeruvad liigendvõlli
otste hammastesse.
7. Liigendvõlli väljajoondamine
Ülalt ja küljelt võllile vaadates peavad olema lii-
gendvõlli ots küttepuulõhkujal (13) ning liigendvõlli
ots ajamisõidukil (14) paralleelselt välja joonda-
tud. Liigendvõlli liigendite nurgad (α) peavad ole-
ma võimalikult väikesed.
8. Kindlustage liigendvõllajami kindlustuskett kütte-
puulõhkuja liikumatu osa küljes, et takistada kait-
seseadise pöörlemist.
Kontrollige ajamisõiduki liigendvõlli töösuunda. Kui
lõhestushaar ei paikne ülemises positsioonis, siis sõi-
dutage lõhestusnuga tagasijooksulooga või käepide-
metega ülemisse positsiooni. Kui lõhestushaar peaks
juba kõige ülemises positsioonis paiknema, siis akti-
veerige mõlema kangi allapoole liigutamisegalõhes-
tusmehhanism. Sellega liigutatakse lõhestushaara
allapoole. Kui lõhestusnuga ei peaks rakendatud
käepidemetest või tagasijooksuloogast hoolimata lii-
kuma, siis peatage liigendvõllajam ning muutke selle
pöörlemissuunda.
Ärge laske liigendvõllajamil kunagi vales pöörle-
missuunas töötada! See toob vältimatult kaasa
pumbasüsteemi purunemise ja seda garantii ei
kata.
Kaitsehaara kasutamine (joon. 13)
Kaitsehaara kõrgust saab olenevalt puidu pikkusest
erinevates astmetes seadistada.
Lõhkumine (joon. 14 ja 15)
Laske välistemperatuuridel alla 5°C masinal u viis
•
minutit tühikäigul töötada, et hüdraulikasüsteem
saavutaks käitustemperatuuri. Puit püstiselt lõhes-
tusnoa all
Tähelepanu: Lõhestusnuga on väga terav. Vigas-
•
tusoht!
Kui vajutate mõlemaid käsitsemiskange allapoole,
•
siis sõidab lõhestusnuga alla ja lõhestab puidu.
Lõhkuge ainult sirgelt saetud puid.
•
• Lõhkuge puid vertikaalselt.
Ärge kunagi lõhkude puid pikali ega ristikiudu!
•
Kandke puude lõhkumisel sobivaid kindaid ja tur-
•
vajalatseid.
Lõhestage äärmuslikult läbikasvanud puidu korral
•
halge servast.
• Tähelepanu: Teatud puiduliigid võivad lõhestamisel
tugeva pinge alla sattuda ja järsult rebeneda.
