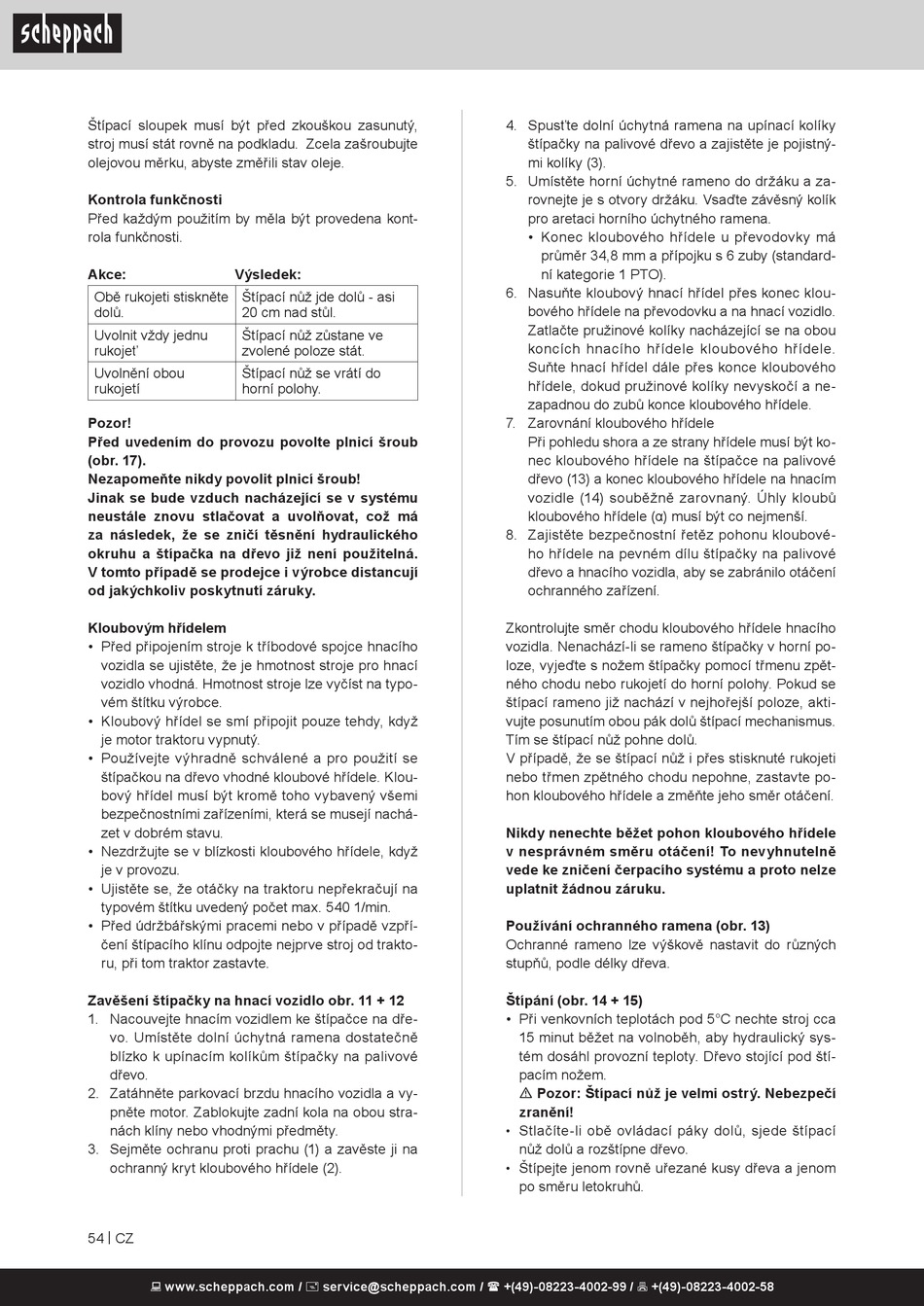

Štípací sloupek musí být před zkouškou zasunutý,
stroj musí stát rovně na podkladu. Zcela zašroubujte
olejovou měrku, abyste změřili stav oleje.
Kontrola funkčnosti
Před každým použitím by měla být provedena kont-
rola funkčnosti.
Akce: Výsledek:
Obě rukojeti stiskněte Štípací nůž jde dolů - asi
dolů. 20 cm nad stůl.
Uvolnit vždy jednu Štípací nůž zůstane ve
rukojeť zvolené poloze stát.
Uvolnění obou Štípací nůž se vrátí do
rukojetí horní polohy.
Pozor!
Před uvedením do provozu povolte plnicí šroub
(obr. 17).
Nezapomeňte nikdy povolit plnicí šroub!
Jinak se bude vzduch nacházející se v systému
neustále znovu stlačovat a uvolňovat, což má
za následek, že se zničí těsnění hydraulického
okruhu a štípačka na dřevo již není použitelná.
V tomto případě se prodejce i výrobce distancují
od jakýchkoliv poskytnutí záruky.
Kloubovým hřídelem
• Před připojením stroje k tříbodové spojce hnacího
vozidla se ujistěte, že je hmotnost stroje pro hnací
vozidlo vhodná. Hmotnost stroje lze vyčíst na typo-
vém štítku výrobce.
• Kloubový hřídel se smí připojit pouze tehdy, když
je motor traktoru vypnutý.
• Používejte výhradně schválené a pro použití se
štípačkou na dřevo vhodné kloubové hřídele. Klou-
bový hřídel musí být kromě toho vybavený všemi
bezpečnostními zařízeními, která se musejí nachá-
zet v dobrém stavu.
• Nezdržujte se v blízkosti kloubového hřídele, když
je v provozu.
• Ujistěte se, že otáčky na traktoru nepřekračují na
typovém štítku uvedený počet max. 540 1/min.
• Před údržbářskými pracemi nebo v případě vzpří-
čení štípacího klínu odpojte nejprve stroj od trakto-
ru, při tom traktor zastavte.
Zavěšení štípačky na hnací vozidlo obr. 11 + 12
1. Nacouvejte hnacím vozidlem ke štípačce na dře-
vo. Umístěte dolní úchytná ramena dostatečně
blízko k upínacím kolíkům štípačky na palivové
dřevo.
2. Zatáhněte parkovací brzdu hnacího vozidla a vy-
pněte motor. Zablokujte zadní kola na obou stra-
nách klíny nebo vhodnými předměty.
3. Sejměte ochranu proti prachu (1) a zavěste ji na
ochranný kryt kloubového hřídele (2).
54 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Spusťte dolní úchytná ramena na upínací kolíky
štípačky na palivové dřevo a zajistěte je pojistný-
mi kolíky (3).
5. Umístěte horní úchytné rameno do držáku a za-
rovnejte je s otvory držáku. Vsaďte závěsný kolík
pro aretaci horního úchytného ramena.
• Konec kloubového hřídele u převodovky má
průměr 34,8 mm a přípojku s 6 zuby (standard-
ní kategorie 1 PTO).
6. Nasuňte kloubový hnací hřídel přes konec klou-
bového hřídele na převodovku a na hnací vozidlo.
Zatlačte pružinové kolíky nacházející se na obou
koncích hnacího hřídele kloubového hřídele.
Suňte hnací hřídel dále přes konce kloubového
hřídele, dokud pružinové kolíky nevyskočí a ne-
zapadnou do zubů konce kloubového hřídele.
7. Zarovnání kloubového hřídele
Při pohledu shora a ze strany hřídele musí být ko-
nec kloubového hřídele na štípačce na palivové
dřevo (13) a konec kloubového hřídele na hnacím
vozidle (14) souběžně zarovnaný. Úhly kloubů
kloubového hřídele (α) musí být co nejmenší.
8. Zajistěte bezpečnostní řetěz pohonu kloubové-
ho hřídele na pevném dílu štípačky na palivové
dřevo a hnacího vozidla, aby se zabránilo otáčení
ochranného zařízení.
Zkontrolujte směr chodu kloubového hřídele hnacího
vozidla. Nenachází-li se rameno štípačky v horní po-
loze, vyjeďte s nožem štípačky pomocí třmenu zpět-
ného chodu nebo rukojetí do horní polohy. Pokud se
štípací rameno již nachází v nejhořejší poloze, akti-
vujte posunutím obou pák dolů štípací mechanismus.
Tím se štípací nůž pohne dolů.
V případě, že se štípací nůž i přes stisknuté rukojeti
nebo třmen zpětného chodu nepohne, zastavte po-
hon kloubového hřídele a změňte jeho směr otáčení.
Nikdy nenechte běžet pohon kloubového hřídele
v nesprávném směru otáčení! To nevyhnutelně
vede ke zničení čerpacího systému a proto nelze
uplatnit žádnou záruku.
Používání ochranného ramena (obr. 13)
Ochranné rameno lze výškově nastavit do různých
stupňů, podle délky dřeva.
Štípání (obr. 14 + 15)
• Při venkovních teplotách pod 5°C nechte stroj cca
15 minut běžet na volnoběh, aby hydraulický sys-
tém dosáhl provozní teploty. Dřevo stojící pod ští-
pacím nožem.
m Pozor: Štípací nůž je velmi ostrý. Nebezpečí
zranění!
Stlačíte-li obě ovládací páky dolů, sjede štípací
•
nůž dolů a rozštípne dřevo.
• Štípejte jenom rovně uřezané kusy dřeva a jenom
po směru letokruhů.
