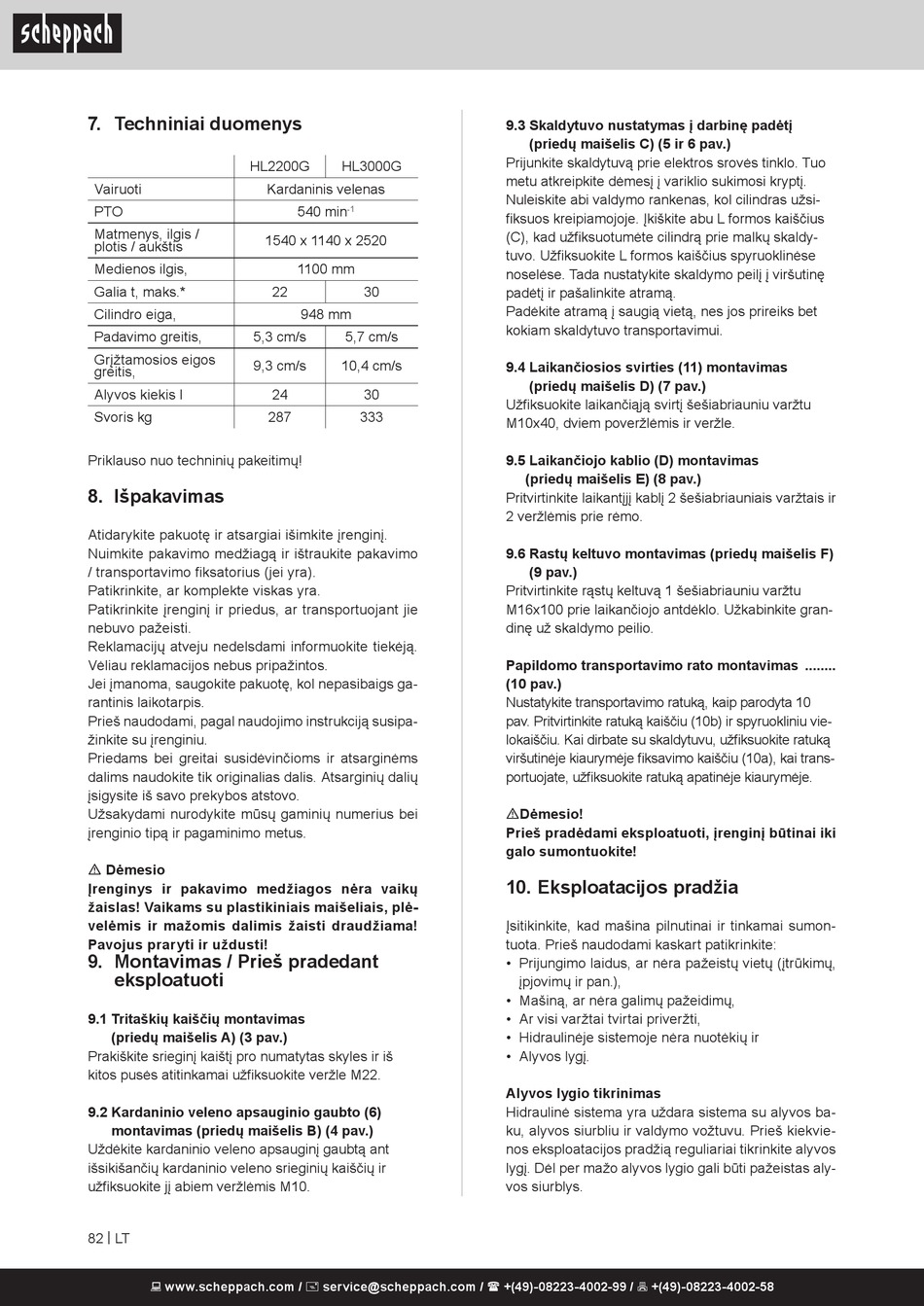

7. Techniniai duomenys
HL2200G
Vairuoti
PTO
Matmenys, ilgis /
plotis / aukštis
Medienos ilgis,
Galia t, maks.*
Cilindro eiga,
Padavimo greitis,
5,3 cm/s
Grįžtamosios eigos
9,3 cm/s
greitis,
Alyvos kiekis l
Svoris kg
Priklauso nuo techninių pakeitimų!
8. Išpakavimas
Atidarykite pakuotę ir atsargiai išimkite įrenginį.
Nuimkite pakavimo medžiagą ir ištraukite pakavimo
/ transportavimo fiksatorius (jei yra).
Patikrinkite, ar komplekte viskas yra.
Patikrinkite įrenginį ir priedus, ar transportuojant jie
nebuvo pažeisti.
Reklamacijų atveju nedelsdami informuokite tiekėją.
Vėliau reklamacijos nebus pripažintos.
Jei įmanoma, saugokite pakuotę, kol nepasibaigs ga-
rantinis laikotarpis.
Prieš naudodami, pagal naudojimo instrukciją susipa-
žinkite su įrenginiu.
Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių dalių
įsigysite iš savo prekybos atstovo.
Užsakydami nurodykite mūsų gaminių numerius bei
įrenginio tipą ir pagaminimo metus.
m Dėmesio
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams su plastikiniais maišeliais, plė-
velėmis ir mažomis dalimis žaisti draudžiama!
Pavojus praryti ir uždusti!
9. Montavimas / Prieš pradedant
eksploatuoti
9.1 Tritaškių kaiščių montavimas
(priedų maišelis A) (3 pav.)
Prakiškite srieginį kaištį pro numatytas skyles ir iš
kitos pusės atitinkamai užfiksuokite veržle M22.
9.2 Kardaninio veleno apsauginio gaubto (6)
montavimas (priedų maišelis B) (4 pav.)
Uždėkite kardaninio veleno apsauginį gaubtą ant
išsikišančių kardaninio veleno srieginių kaiščių ir
užfiksuokite jį abiem veržlėmis M10.
82 | LT
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
HL3000G
Kardaninis velenas
540 min
-1
1540 x 1140 x 2520
1100 mm
22
30
948 mm
5,7 cm/s
10,4 cm/s
24
30
287
333
9.3 Skaldytuvo nustatymas į darbinę padėtį
(priedų maišelis C) (5 ir 6 pav.)
Prijunkite skaldytuvą prie elektros srovės tinklo. Tuo
metu atkreipkite dėmesį į variklio sukimosi kryptį.
Nuleiskite abi valdymo rankenas, kol cilindras užsi-
fiksuos kreipiamojoje. Įkiškite abu L formos kaiščius
(C), kad užfiksuotumėte cilindrą prie malkų skaldy-
tuvo. Užfiksuokite L formos kaiščius spyruoklinėse
noselėse. Tada nustatykite skaldymo peilį į viršutinę
padėtį ir pašalinkite atramą.
Padėkite atramą į saugią vietą, nes jos prireiks bet
kokiam skaldytuvo transportavimui.
9.4 Laikančiosios svirties (11) montavimas
(priedų maišelis D) (7 pav.)
Užfiksuokite laikančiąją svirtį šešiabriauniu varžtu
M10x40, dviem poveržlėmis ir veržle.
9.5 Laikančiojo kablio (D) montavimas
(priedų maišelis E) (8 pav.)
Pritvirtinkite laikantįjį kablį 2 šešiabriauniais varžtais ir
2 veržlėmis prie rėmo.
9.6 Rastų keltuvo montavimas (priedų maišelis F)
(9 pav.)
Pritvirtinkite rąstų keltuvą 1 šešiabriauniu varžtu
M16x100 prie laikančiojo antdėklo. Užkabinkite gran-
dinę už skaldymo peilio.
Papildomo transportavimo rato montavimas ........
(10 pav.)
Nustatykite transportavimo ratuką, kaip parodyta 10
pav. Pritvirtinkite ratuką kaiščiu (10b) ir spyruokliniu vie-
lokaiščiu. Kai dirbate su skaldytuvu, užfiksuokite ratuką
viršutinėje kiaurymėje fiksavimo kaiščiu (10a), kai trans-
portuojate, užfiksuokite ratuką apatinėje kiaurymėje.
mDėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
10. Eksploatacijos pradžia
Įsitikinkite, kad mašina pilnutinai ir tinkamai sumon-
tuota. Prieš naudodami kaskart patikrinkite:
• Prijungimo laidus, ar nėra pažeistų vietų (įtrūkimų,
įpjovimų ir pan.),
• Mašiną, ar nėra galimų pažeidimų,
• Ar visi varžtai tvirtai priveržti,
• Hidraulinėje sistemoje nėra nuotėkių ir
• Alyvos lygį.
Alyvos lygio tikrinimas
Hidraulinė sistema yra uždara sistema su alyvos ba-
ku, alyvos siurbliu ir valdymo vožtuvu. Prieš kiekvie-
nos eksploatacijos pradžią reguliariai tikrinkite alyvos
lygį. Dėl per mažo alyvos lygio gali būti pažeistas aly-
vos siurblys.
