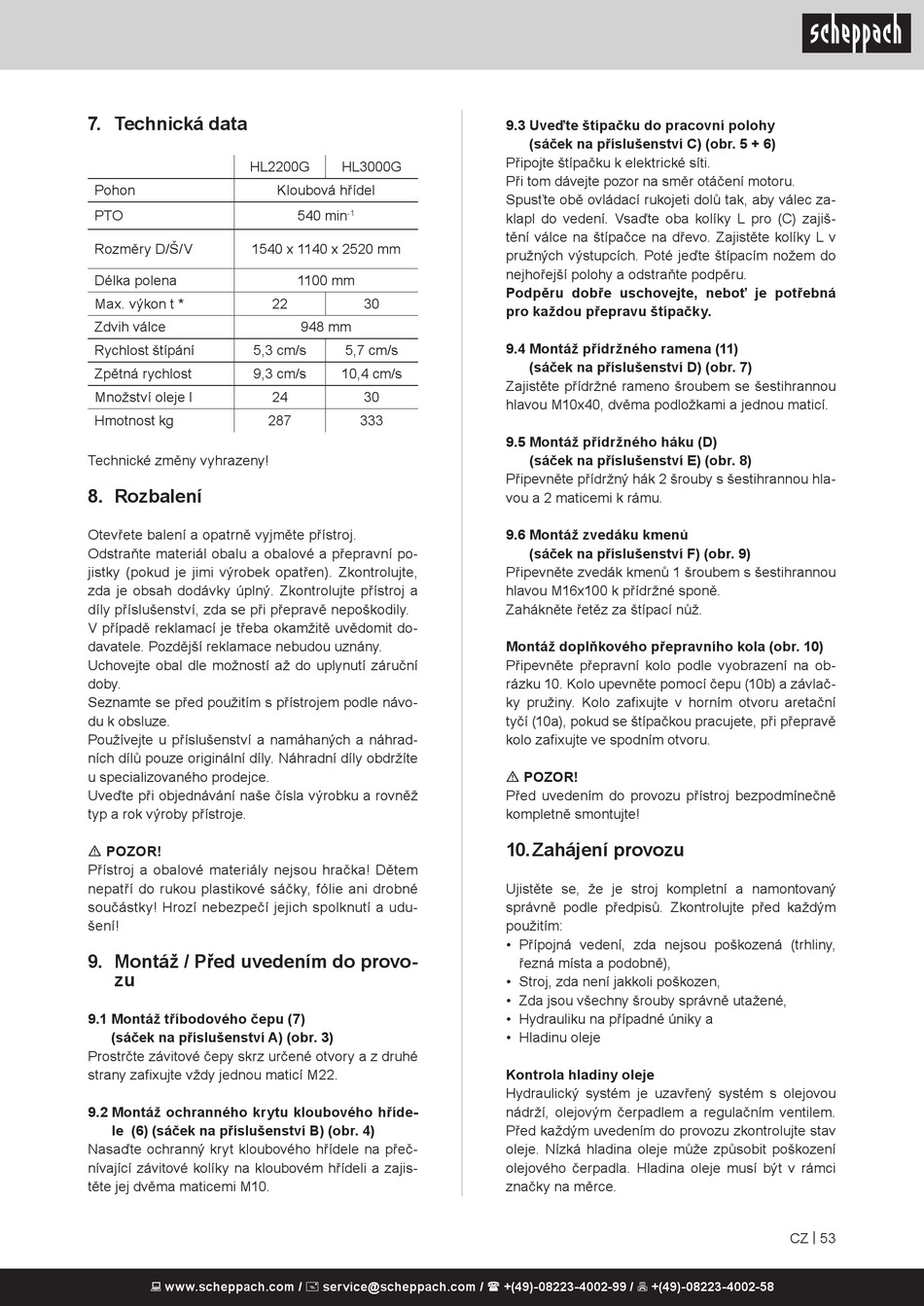

7. Technická data
HL2200G
Pohon
PTO
Rozměry D/Š/V 1540 x 1140 x 2520 mm
Délka polena
Max. výkon t *
Zdvih válce
Rychlost štípání 5,3 cm/s
Zpětná rychlost 9,3 cm/s
Množství oleje l
Hmotnost kg
Technické změny vyhrazeny!
8. Rozbalení
Otevřete balení a opatrně vyjměte přístroj.
Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen). Zkontrolujte,
zda je obsah dodávky úplný. Zkontrolujte přístroj a
díly příslušenství, zda se při přepravě nepoškodily.
V případě reklamací je třeba okamžitě uvědomit do-
davatele. Pozdější reklamace nebudou uznány.
Uchovejte obal dle možností až do uplynutí záruční
doby.
Seznamte se před použitím s přístrojem podle návo-
du k obsluze.
Používejte u příslušenství a namáhaných a náhrad-
ních dílů pouze originální díly. Náhradní díly obdržíte
u specializovaného prodejce.
Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m POZOR!
Přístroj a obalové materiály nejsou hračka! Dětem
nepatří do rukou plastikové sáčky, fólie ani drobné
součástky! Hrozí nebezpečí jejich spolknutí a udu-
šení!
9. Montáž / Před uvedením do provo-
zu
9.1 Montáž tříbodového čepu (7)
(sáček na příslušenství A) (obr. 3)
Prostrčte závitové čepy skrz určené otvory a z druhé
strany zafixujte vždy jednou maticí M22.
9.2 Montáž ochranného krytu kloubového hříde-
le (6) (sáček na příslušenství B) (obr. 4)
Nasaďte ochranný kryt kloubového hřídele na přeč-
nívající závitové kolíky na kloubovém hřídeli a zajis-
těte jej dvěma maticemi M10.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL3000G
Kloubová hřídel
540 min
-1
1100 mm
22 30
948 mm
5,7 cm/s
10,4 cm/s
24 30
287 333
9.3 Uveďte štípačku do pracovní polohy
(sáček na příslušenství C) (obr. 5 + 6)
Připojte štípačku k elektrické síti.
Při tom dávejte pozor na směr otáčení motoru.
Spusťte obě ovládací rukojeti dolů tak, aby válec za-
klapl do vedení. Vsaďte oba kolíky L pro (C) zajiš-
tění válce na štípačce na dřevo. Zajistěte kolíky L v
pružných výstupcích. Poté jeďte štípacím nožem do
nejhořejší polohy a odstraňte podpěru.
Podpěru dobře uschovejte, neboť je potřebná
pro každou přepravu štípačky.
9.4 Montáž přídržného ramena (11)
(sáček na příslušenství D) (obr. 7)
Zajistěte přídržné rameno šroubem se šestihrannou
hlavou M10x40, dvěma podložkami a jednou maticí.
9.5 Montáž přídržného háku (D)
(sáček na příslušenství E) (obr. 8)
Připevněte přídržný hák 2 šrouby s šestihrannou hla-
vou a 2 maticemi k rámu.
9.6 Montáž zvedáku kmenů
(sáček na příslušenství F) (obr. 9)
Připevněte zvedák kmenů 1 šroubem s šestihrannou
hlavou M16x100 k přídržné sponě.
Zahákněte řetěz za štípací nůž.
Montáž doplňkového přepravního kola (obr. 10)
Připevněte přepravní kolo podle vyobrazení na ob-
rázku 10. Kolo upevněte pomocí čepu (10b) a závlač-
ky pružiny. Kolo zafixujte v horním otvoru aretační
tyčí (10a), pokud se štípačkou pracujete, při přepravě
kolo zafixujte ve spodním otvoru.
m POZOR!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontujte!
10. Zahájení provozu
Ujistěte se, že je stroj kompletní a namontovaný
správně podle předpisů. Zkontrolujte před každým
použitím:
• Přípojná vedení, zda nejsou poškozená (trhliny,
řezná místa a podobně),
• Stroj, zda není jakkoli poškozen,
• Zda jsou všechny šrouby správně utažené,
• Hydrauliku na případné úniky a
• Hladinu oleje
Kontrola hladiny oleje
Hydraulický systém je uzavřený systém s olejovou
nádrží, olejovým čerpadlem a regulačním ventilem.
Před každým uvedením do provozu zkontrolujte stav
oleje. Nízká hladina oleje může způsobit poškození
olejového čerpadla. Hladina oleje musí být v rámci
značky na měrce.
CZ | 53
