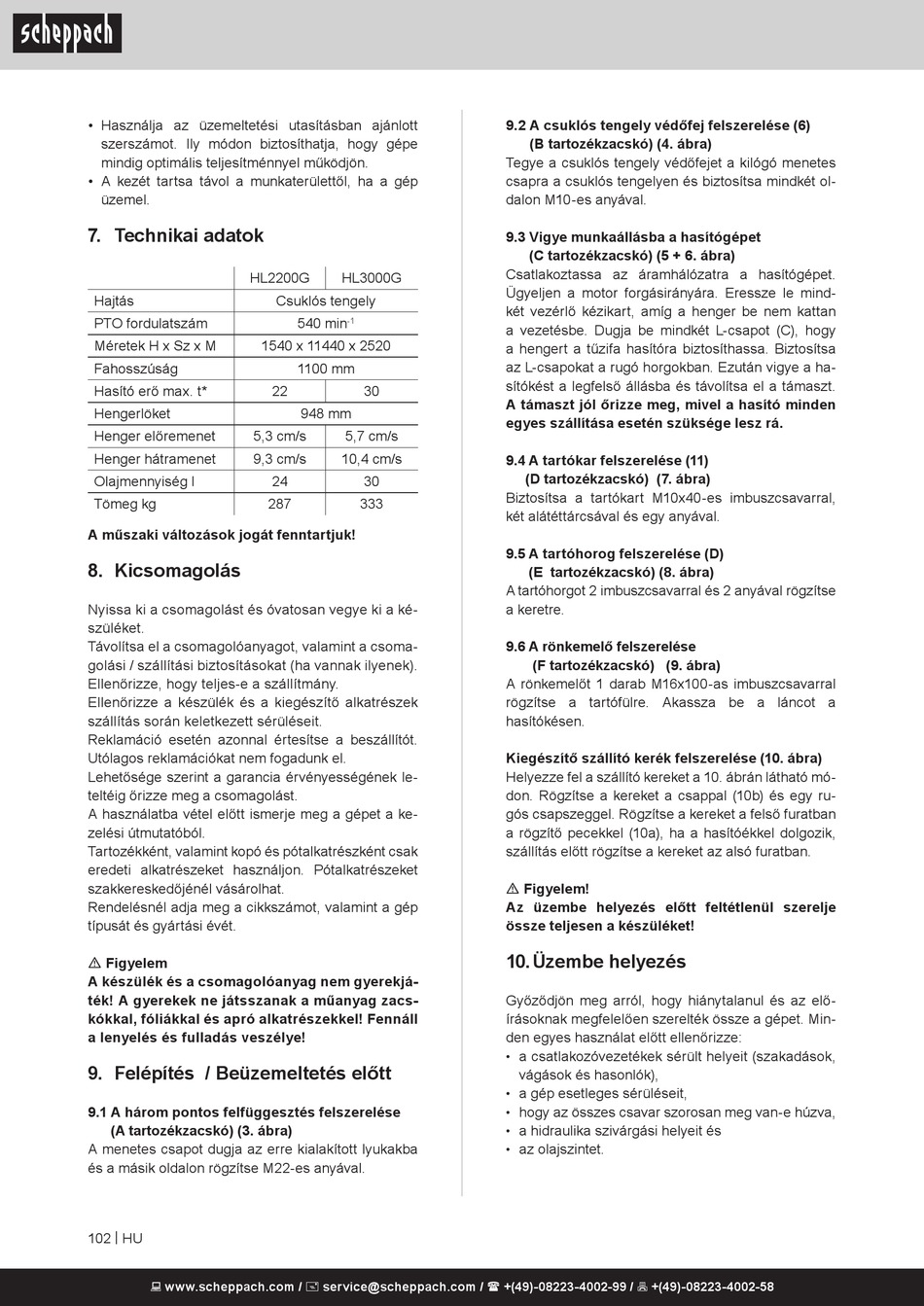

• Használja az üzemeltetési utasításban ajánlott
szerszámot. Ily módon biztosíthatja, hogy gépe
mindig optimális teljesítménnyel működjön.
• A kezét tartsa távol a munkaterülettől, ha a gép
üzemel.

7. Technikai adatok

HL2200G
Hajtás
PTO fordulatszám
Méretek H x Sz x M 1540 x 11440 x 2520
Fahosszúság
Hasító erő max. t*
Hengerlöket
Henger előremenet 5,3 cm/s
Henger hátramenet 9,3 cm/s
Olajmennyiség l
Tömeg kg
A műszaki változások jogát fenntartjuk!
8. Kicsomagolás
Nyissa ki a csomagolást és óvatosan vegye ki a ké-
szüléket.
Távolítsa el a csomagolóanyagot, valamint a csoma-
golási / szállítási biztosításokat (ha vannak ilyenek).
Ellenőrizze, hogy teljes-e a szállítmány.
Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
Reklamáció esetén azonnal értesítse a beszállítót.
Utólagos reklamációkat nem fogadunk el.
Lehetősége szerint a garancia érvényességének le-
teltéig őrizze meg a csomagolást.
A használatba vétel előtt ismerje meg a gépet a ke-
zelési útmutatóból.
Tartozékként, valamint kopó és pótalkatrészként csak
eredeti alkatrészeket használjon. Pótalkatrészeket
szakkereskedőjénél vásárolhat.
Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m Figyelem
A készülék és a csomagolóanyag nem gyerekjá-
ték! A gyerekek ne játsszanak a műanyag zacs-
kókkal, fóliákkal és apró alkatrészekkel! Fennáll
a lenyelés és fulladás veszélye!
9. Felépítés / Beüzemeltetés előtt
9.1 A három pontos felfüggesztés felszerelése
(A tartozékzacskó) (3. ábra)
A menetes csapot dugja az erre kialakított lyukakba
és a másik oldalon rögzítse M22-es anyával.
102 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL3000G
Csuklós tengely
540 min
-1
1100 mm
22 30
948 mm
5,7 cm/s
10,4 cm/s
24 30
287 333
9.2 A csuklós tengely védőfej felszerelése (6)
(B tartozékzacskó) (4. ábra)
Tegye a csuklós tengely védőfejet a kilógó menetes
csapra a csuklós tengelyen és biztosítsa mindkét ol-
dalon M10-es anyával.
9.3 Vigye munkaállásba a hasítógépet
(C tartozékzacskó) (5 + 6. ábra)
Csatlakoztassa az áramhálózatra a hasítógépet.
Ügyeljen a motor forgásirányára. Eressze le mind-
két vezérlő kézikart, amíg a henger be nem kattan
a vezetésbe. Dugja be mindkét L-csapot (C), hogy
a hengert a tűzifa hasítóra biztosíthassa. Biztosítsa
az L-csapokat a rugó horgokban. Ezután vigye a ha-
sítókést a legfelső állásba és távolítsa el a támaszt.
A támaszt jól őrizze meg, mivel a hasító minden
egyes szállítása esetén szüksége lesz rá.
9.4 A tartókar felszerelése (11)
(D tartozékzacskó) (7. ábra)
Biztosítsa a tartókart M10x40-es imbuszcsavarral,
két alátéttárcsával és egy anyával.
9.5 A tartóhorog felszerelése (D)
(E tartozékzacskó) (8. ábra)
A tartóhorgot 2 imbuszcsavarral és 2 anyával rögzítse
a keretre.
9.6 A rönkemelő felszerelése
(F tartozékzacskó) (9. ábra)
A rönkemelőt 1 darab M16x100-as imbuszcsavarral
rögzítse a tartófülre. Akassza be a láncot a
hasítókésen.
Kiegészítő szállító kerék felszerelése (10. ábra)
Helyezze fel a szállító kereket a 10. ábrán látható mó-
don. Rögzítse a kereket a csappal (10b) és egy ru-
gós csapszeggel. Rögzítse a kereket a felső furatban
a rögzítő pecekkel (10a), ha a hasítóékkel dolgozik,
szállítás előtt rögzítse a kereket az alsó furatban.
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje
össze teljesen a készüléket!
10. Üzembe helyezés
Győződjön meg arról, hogy hiánytalanul és az elő-
írásoknak megfelelően szerelték össze a gépet. Min-
den egyes használat előtt ellenőrizze:
• a csatlakozóvezetékek sérült helyeit (szakadások,
vágások és hasonlók),
a gép esetleges sérüléseit,
•
hogy az összes csavar szorosan meg van-e húzva,
•
a hidraulika szivárgási helyeit és
•
az olajszintet.
•
