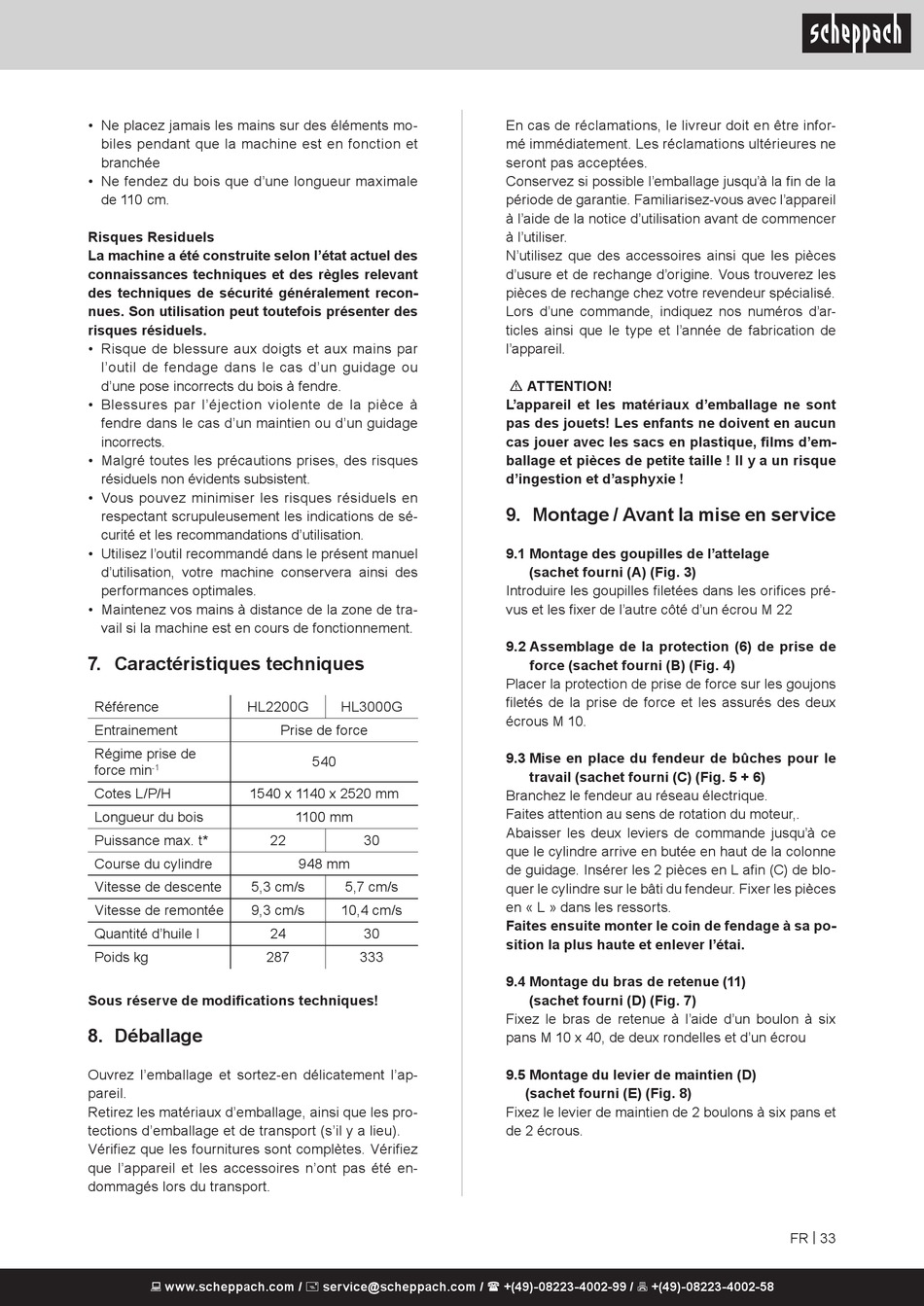

• Ne placez jamais les mains sur des éléments mo-
biles pendant que la machine est en fonction et
branchée
• Ne fendez du bois que d'une longueur maximale
de 110 cm.
Risques Residuels
La machine a été construite selon l'état actuel des
connaissances techniques et des règles relevant
des techniques de sécurité généralement recon-
nues. Son utilisation peut toutefois présenter des
risques résiduels.
• Risque de blessure aux doigts et aux mains par
l'outil de fendage dans le cas d'un guidage ou
d'une pose incorrects du bois à fendre.
• Blessures par l'éjection violente de la pièce à
fendre dans le cas d'un maintien ou d'un guidage
incorrects.
• Malgré toutes les précautions prises, des risques
résiduels non évidents subsistent.
• Vous pouvez minimiser les risques résiduels en
respectant scrupuleusement les indications de sé-
curité et les recommandations d'utilisation.
• Utilisez l'outil recommandé dans le présent manuel
d'utilisation, votre machine conservera ainsi des
performances optimales.
• Maintenez vos mains à distance de la zone de tra-
vail si la machine est en cours de fonctionnement.
7. Caractéristiques techniques
Référence HL2200G
Entrainement
Régime prise de
force min
-1
Cotes L/P/H 1540 x 1140 x 2520 mm
Longueur du bois
Puissance max. t*
Course du cylindre
Vitesse de descente 5,3 cm/s
Vitesse de remontée 9,3 cm/s
Quantité d'huile l
Poids kg
Sous réserve de modifications techniques!
8. Déballage
Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
Retirez les matériaux d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
Vérifiez que les fournitures sont complètes. Vérifiez
que l'appareil et les accessoires n'ont pas été en-
dommagés lors du transport.
