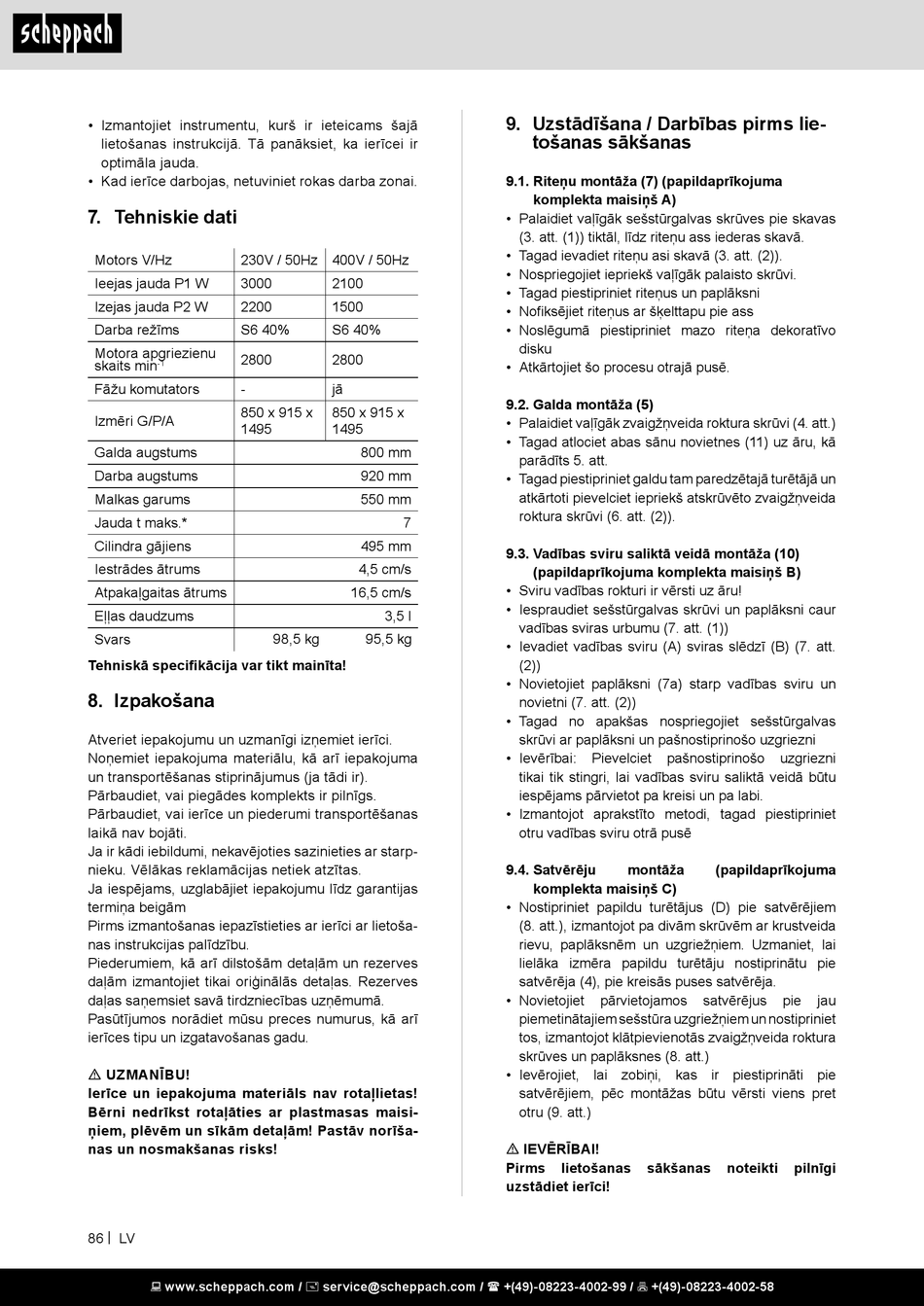

• Izmantojiet instrumentu, kurš ir ieteicams šajā
lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir
optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

7. Tehniskie dati

Motors V/Hz 230V / 50Hz 400V / 50Hz
Ieejas jauda P1 W 3000
Izejas jauda P2 W 2200
Darba režīms S6 40%
Motora apgriezienu
2800
skaits min
-1
Fāžu komutators -
850 x 915 x
Izmēri G/P/A
1495
Galda augstums
Darba augstums
Malkas garums
Jauda t maks.*
Cilindra gājiens
Iestrādes ātrums
Atpakaļgaitas ātrums
Eļļas daudzums
Svars
Tehniskā specifikācija var tikt mainīta!
8. Izpakošana
Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
Pārbaudiet, vai piegādes komplekts ir pilnīgs.
Pārbaudiet, vai ierīce un piederumi transportēšanas
laikā nav bojāti.
Ja ir kādi iebildumi, nekavējoties sazinieties ar starp-
nieku. Vēlākas reklamācijas netiek atzītas.
Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām
Pirms izmantošanas iepazīstieties ar ierīci ar lietoša-
nas instrukcijas palīdzību.
Piederumiem, kā arī dilstošām detaļām un rezerves
daļām izmantojiet tikai oriģinālās detaļas. Rezerves
daļas saņemsiet savā tirdzniecības uzņēmumā.
Pasūtījumos norādiet mūsu preces numurus, kā arī
ierīces tipu un izgatavošanas gadu.
m UZMANĪBU!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastmasas maisi-
ņiem, plēvēm un sīkām detaļām! Pastāv norīša-
nas un nosmakšanas risks!
86 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2100
1500
S6 40%
2800
jā
850 x 915 x
1495
800 mm
920 mm
550 mm
7
495 mm
4,5 cm/s
16,5 cm/s
3,5 l
98,5 kg 95,5 kg
9. Uzstādīšana / Darbības pirms lie-
tošanas sākšanas
9.1. Riteņu montāža (7) (papildaprīkojuma
komplekta maisiņš A)
• Palaidiet vaļīgāk sešstūrgalvas skrūves pie skavas
(3. att. (1)) tiktāl, līdz riteņu ass iederas skavā.
• Tagad ievadiet riteņu asi skavā (3. att. (2)).
• Nospriegojiet iepriekš vaļīgāk palaisto skrūvi.
• Tagad piestipriniet riteņus un paplāksni
• Nofiksējiet riteņus ar šķelttapu pie ass
• Noslēgumā piestipriniet mazo riteņa dekoratīvo
disku
• Atkārtojiet šo procesu otrajā pusē.
9.2. Galda montāža (5)
• Palaidiet vaļīgāk zvaigžņveida roktura skrūvi (4. att.)
• Tagad atlociet abas sānu novietnes (11) uz āru, kā
parādīts 5. att.
• Tagad piestipriniet galdu tam paredzētajā turētājā un
atkārtoti pievelciet iepriekš atskrūvēto zvaigžņveida
roktura skrūvi (6. att. (2)).
9.3. Vadības sviru saliktā veidā montāža (10)
(papildaprīkojuma komplekta maisiņš B)
• Sviru vadības rokturi ir vērsti uz āru!
• Iespraudiet sešstūrgalvas skrūvi un paplāksni caur
vadības sviras urbumu (7. att. (1))
• Ievadiet vadības sviru (A) sviras slēdzī (B) (7. att.
(2))
• Novietojiet paplāksni (7a) starp vadības sviru un
novietni (7. att. (2))
• Tagad no apakšas nospriegojiet sešstūrgalvas
skrūvi ar paplāksni un pašnostiprinošo uzgriezni
• Ievērībai: Pievelciet pašnostiprinošo
tikai tik stingri, lai vadības sviru saliktā veidā būtu
iespējams pārvietot pa kreisi un pa labi.
• Izmantojot aprakstīto metodi, tagad piestipriniet
otru vadības sviru otrā pusē
9.4. Satvērēju montāža
komplekta maisiņš C)
• Nostipriniet papildu turētājus (D) pie satvērējiem
(8. att.), izmantojot pa divām skrūvēm ar krustveida
rievu, paplāksnēm un uzgriežņiem. Uzmaniet, lai
lielāka izmēra papildu turētāju nostiprinātu pie
satvērēja (4), pie kreisās puses satvērēja.
• Novietojiet pārvietojamos
piemetinātajiem sešstūra uzgriežņiem un nostipriniet
tos, izmantojot klātpievienotās zvaigžņveida roktura
skrūves un paplāksnes (8. att.)
• Ievērojiet, lai zobiņi, kas ir piestiprināti pie
satvērējiem, pēc montāžas būtu vērsti viens pret
otru (9. att.)
m IEVĒRĪBAI!
Pirms lietošanas sākšanas
uzstādiet ierīci!
uzgriezni
(papildaprīkojuma
satvērējus pie jau
noteikti pilnīgi
