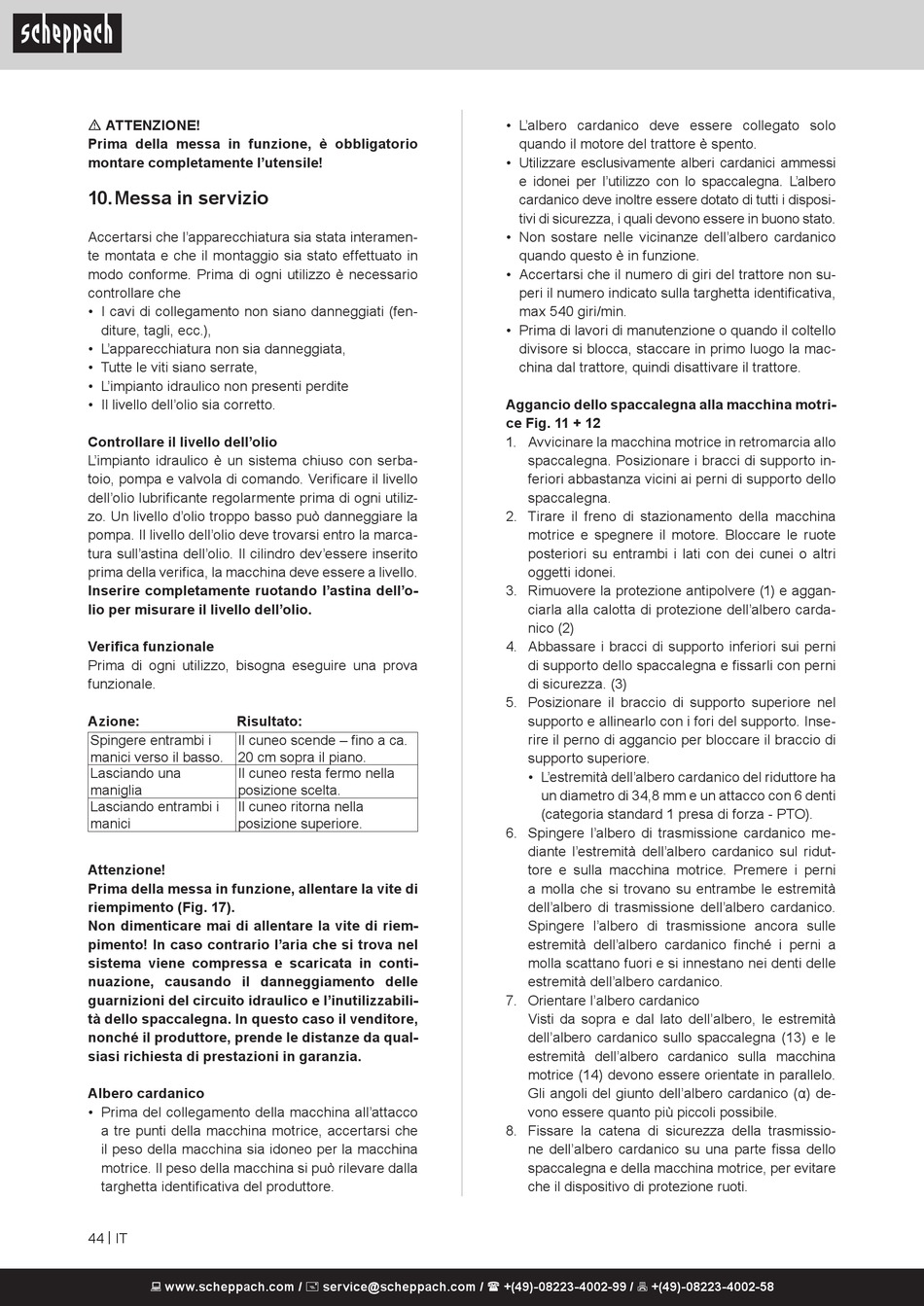

m ATTENZIONE!
Prima della messa in funzione, è obbligatorio
montare completamente l'utensile!

10. Messa in servizio

Accertarsi che l'apparecchiatura sia stata interamen-
te montata e che il montaggio sia stato effettuato in
modo conforme. Prima di ogni utilizzo è necessario
controllare che
• I cavi di collegamento non siano danneggiati (fen-
diture, tagli, ecc.),
• L'apparecchiatura non sia danneggiata,
• Tutte le viti siano serrate,
• L'impianto idraulico non presenti perdite
• Il livello dell'olio sia corretto.
Controllare il livello dell'olio
L'impianto idraulico è un sistema chiuso con serba-
toio, pompa e valvola di comando. Verificare il livello
dell'olio lubrificante regolarmente prima di ogni utiliz-
zo. Un livello d'olio troppo basso può danneggiare la
pompa. Il livello dell'olio deve trovarsi entro la marca-
tura sull'astina dell'olio. Il cilindro dev'essere inserito
prima della verifica, la macchina deve essere a livello.
Inserire completamente ruotando l'astina dell'o-
lio per misurare il livello dell'olio.
Verifica funzionale
Prima di ogni utilizzo, bisogna eseguire una prova
funzionale.
Azione: Risultato:
Spingere entrambi i Il cuneo scende – fino a ca.
manici verso il basso. 20 cm sopra il piano.
Lasciando una Il cuneo resta fermo nella
maniglia posizione scelta.
Lasciando entrambi i Il cuneo ritorna nella
manici posizione superiore.
Attenzione!
Prima della messa in funzione, allentare la vite di
riempimento (Fig. 17).
Non dimenticare mai di allentare la vite di riem-
pimento! In caso contrario l'aria che si trova nel
sistema viene compressa e scaricata in conti-
nuazione, causando il danneggiamento delle
guarnizioni del circuito idraulico e l'inutilizzabili-
tà dello spaccalegna. In questo caso il venditore,
nonché il produttore, prende le distanze da qual-
siasi richiesta di prestazioni in garanzia.
Albero cardanico
• Prima del collegamento della macchina all'attacco
a tre punti della macchina motrice, accertarsi che
il peso della macchina sia idoneo per la macchina
motrice. Il peso della macchina si può rilevare dalla
targhetta identificativa del produttore.
44 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• L'albero cardanico deve essere collegato solo
quando il motore del trattore è spento.
• Utilizzare esclusivamente alberi cardanici ammessi
e idonei per l'utilizzo con lo spaccalegna. L'albero
cardanico deve inoltre essere dotato di tutti i disposi-
tivi di sicurezza, i quali devono essere in buono stato.
• Non sostare nelle vicinanze dell'albero cardanico
quando questo è in funzione.
• Accertarsi che il numero di giri del trattore non su-
peri il numero indicato sulla targhetta identificativa,
max 540 giri/min.
• Prima di lavori di manutenzione o quando il coltello
divisore si blocca, staccare in primo luogo la mac-
china dal trattore, quindi disattivare il trattore.
Aggancio dello spaccalegna alla macchina motri-
ce Fig. 11 + 12
1. Avvicinare la macchina motrice in retromarcia allo
spaccalegna. Posizionare i bracci di supporto in-
feriori abbastanza vicini ai perni di supporto dello
spaccalegna.
2. Tirare il freno di stazionamento della macchina
motrice e spegnere il motore. Bloccare le ruote
posteriori su entrambi i lati con dei cunei o altri
oggetti idonei.
3. Rimuovere la protezione antipolvere (1) e aggan-
ciarla alla calotta di protezione dell'albero carda-
nico (2)
4. Abbassare i bracci di supporto inferiori sui perni
di supporto dello spaccalegna e fissarli con perni
di sicurezza. (3)
5. Posizionare il braccio di supporto superiore nel
supporto e allinearlo con i fori del supporto. Inse-
rire il perno di aggancio per bloccare il braccio di
supporto superiore.
• L'estremità dell'albero cardanico del riduttore ha
un diametro di 34,8 mm e un attacco con 6 denti
(categoria standard 1 presa di forza - PTO).
6. Spingere l'albero di trasmissione cardanico me-
diante l'estremità dell'albero cardanico sul ridut-
tore e sulla macchina motrice. Premere i perni
a molla che si trovano su entrambe le estremità
dell'albero di trasmissione dell'albero cardanico.
Spingere l'albero di trasmissione ancora sulle
estremità dell'albero cardanico finché i perni a
molla scattano fuori e si innestano nei denti delle
estremità dell'albero cardanico.
7. Orientare l'albero cardanico
Visti da sopra e dal lato dell'albero, le estremità
dell'albero cardanico sullo spaccalegna (13) e le
estremità dell'albero cardanico sulla macchina
motrice (14) devono essere orientate in parallelo.
Gli angoli del giunto dell'albero cardanico (α) de-
vono essere quanto più piccoli possibile.
8. Fissare la catena di sicurezza della trasmissio-
ne dell'albero cardanico su una parte fissa dello
spaccalegna e della macchina motrice, per evitare
che il dispositivo di protezione ruoti.
