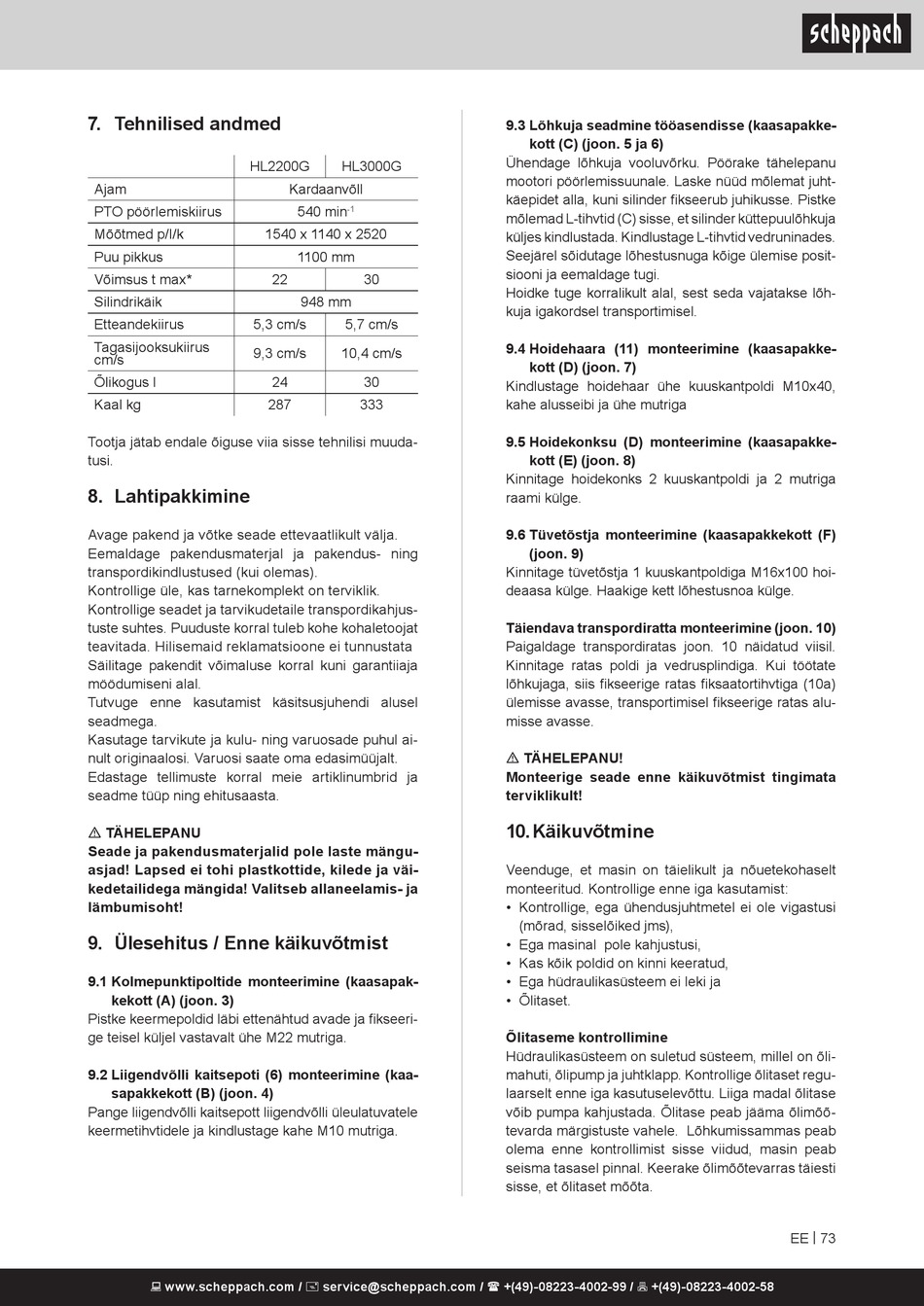

7. Tehnilised andmed

HL2200G
Ajam
PTO pöörlemiskiirus
Mõõtmed p/l/k
Puu pikkus
Võimsus t max*
Silindrikäik
Etteandekiirus 5,3 cm/s
Tagasijooksukiirus
9,3 cm/s
cm/s
Õlikogus l
Kaal kg
Tootja jätab endale õiguse viia sisse tehnilisi muuda-
tusi.

8. Lahtipakkimine

Avage pakend ja võtke seade ettevaatlikult välja.
Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
Kontrollige üle, kas tarnekomplekt on terviklik.
Kontrollige seadet ja tarvikudetaile transpordikahjus-
tuste suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid reklamatsioone ei tunnustata
Säilitage pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate oma edasimüüjalt.
Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
9. Ülesehitus / Enne käikuvõtmist
9.1 Kolmepunktipoltide monteerimine (kaasapak-
kekott (A) (joon. 3)
Pistke keermepoldid läbi ettenähtud avade ja fikseeri-
ge teisel küljel vastavalt ühe M22 mutriga.
9.2 Liigendvõlli kaitsepoti (6) monteerimine (kaa-
sapakkekott (B) (joon. 4)
Pange liigendvõlli kaitsepott liigendvõlli üleulatuvatele
keermetihvtidele ja kindlustage kahe M10 mutriga.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL3000G
Kardaanvõll
540 min
-1
1540 x 1140 x 2520
1100 mm
22 30
948 mm
5,7 cm/s
10,4 cm/s
24 30
287 333
9.3 Lõhkuja seadmine tööasendisse (kaasapakke-
kott (C) (joon. 5 ja 6)
Ühendage lõhkuja vooluvõrku. Pöörake tähelepanu
mootori pöörlemissuunale. Laske nüüd mõlemat juht-
käepidet alla, kuni silinder fikseerub juhikusse. Pistke
mõlemad L-tihvtid (C) sisse, et silinder küttepuulõhkuja
küljes kindlustada. Kindlustage L-tihvtid vedruninades.
Seejärel sõidutage lõhestusnuga kõige ülemise posit-
siooni ja eemaldage tugi.
Hoidke tuge korralikult alal, sest seda vajatakse lõh-
kuja igakordsel transportimisel.
9.4 Hoidehaara (11) monteerimine (kaasapakke-
kott (D) (joon. 7)
Kindlustage hoidehaar ühe kuuskantpoldi M10x40,
kahe alusseibi ja ühe mutriga
9.5 Hoidekonksu (D) monteerimine (kaasapakke-
kott (E) (joon. 8)
Kinnitage hoidekonks 2 kuuskantpoldi ja 2 mutriga
raami külge.
9.6 Tüvetõstja monteerimine (kaasapakkekott (F)
(joon. 9)
Kinnitage tüvetõstja 1 kuuskantpoldiga M16x100 hoi-
deaasa külge. Haakige kett lõhestusnoa külge.
Täiendava transpordiratta monteerimine (joon. 10)
Paigaldage transpordiratas joon. 10 näidatud viisil.
Kinnitage ratas poldi ja vedrusplindiga. Kui töötate
lõhkujaga, siis fikseerige ratas fiksaatortihvtiga (10a)
ülemisse avasse, transportimisel fikseerige ratas alu-
misse avasse.
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
10. Käikuvõtmine
Veenduge, et masin on täielikult ja nõuetekohaselt
monteeritud. Kontrollige enne iga kasutamist:
• Kontrollige, ega ühendusjuhtmetel ei ole vigastusi
(mõrad, sisselõiked jms),
• Ega masinal pole kahjustusi,
• Kas kõik poldid on kinni keeratud,
• Ega hüdraulikasüsteem ei leki ja
• Õlitaset.
Õlitaseme kontrollimine
Hüdraulikasüsteem on suletud süsteem, millel on õli-
mahuti, õlipump ja juhtklapp. Kontrollige õlitaset regu-
laarselt enne iga kasutuselevõttu. Liiga madal õlitase
võib pumpa kahjustada. Õlitase peab jääma õlimõõ-
tevarda märgistuste vahele. Lõhkumissammas peab
olema enne kontrollimist sisse viidud, masin peab
seisma tasasel pinnal. Keerake õlimõõtevarras täiesti
sisse, et õlitaset mõõta.
EE | 73
