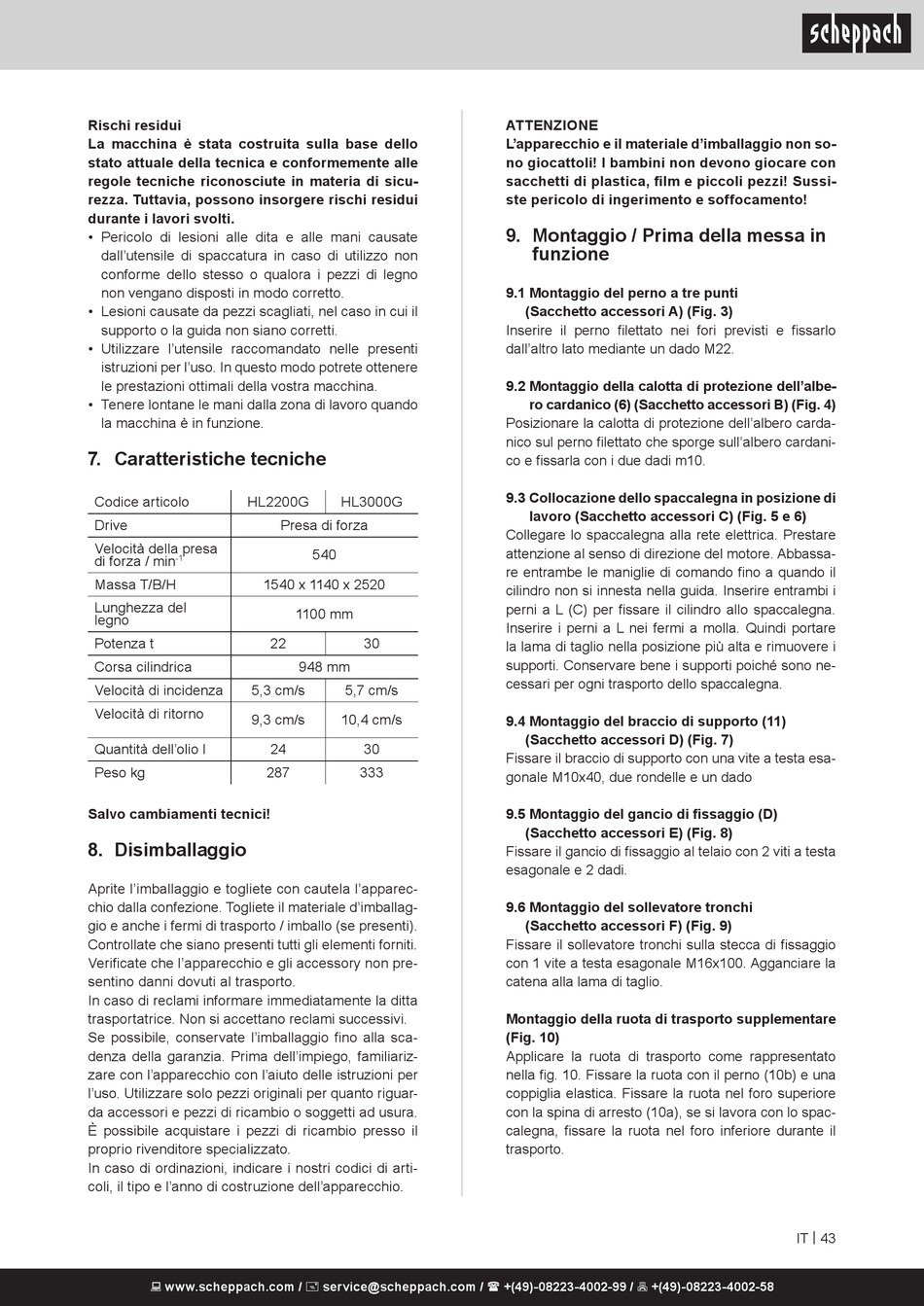

Rischi residui
La macchina è stata costruita sulla base dello
stato attuale della tecnica e conformemente alle
regole tecniche riconosciute in materia di sicu-
rezza. Tuttavia, possono insorgere rischi residui
durante i lavori svolti.
• Pericolo di lesioni alle dita e alle mani causate
dall'utensile di spaccatura in caso di utilizzo non
conforme dello stesso o qualora i pezzi di legno
non vengano disposti in modo corretto.
• Lesioni causate da pezzi scagliati, nel caso in cui il
supporto o la guida non siano corretti.
• Utilizzare l'utensile raccomandato nelle presenti
istruzioni per l'uso. In questo modo potrete ottenere
le prestazioni ottimali della vostra macchina.
• Tenere lontane le mani dalla zona di lavoro quando
la macchina è in funzione.

7. Caratteristiche tecniche

Codice articolo HL2200G
Drive
Velocità della presa
di forza / min
-1
Massa T/B/H
Lunghezza del
legno
Potenza t
Corsa cilindrica
Velocità di incidenza 5,3 cm/s
Velocità di ritorno
9,3 cm/s
Quantità dell'olio l
Peso kg
Salvo cambiamenti tecnici!

8. Disimballaggio

Aprite l'imballaggio e togliete con cautela l'apparec-
chio dalla confezione. Togliete il materiale d'imballag-
gio e anche i fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elementi forniti.
Verificate che l'apparecchio e gli accessory non pre-
sentino danni dovuti al trasporto.
In caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
Se possibile, conservate l'imballaggio fino alla sca-
denza della garanzia. Prima dell'impiego, familiariz-
zare con l'apparecchio con l'aiuto delle istruzioni per
l'uso. Utilizzare solo pezzi originali per quanto riguar-
da accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione dell'apparecchio.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL3000G
Presa di forza
540
1540 x 1140 x 2520
1100 mm
22 30
948 mm
5,7 cm/s
10,4 cm/s
24 30
287 333
ATTENZIONE
L'apparecchio e il materiale d'imballaggio non so-
no giocattoli! I bambini non devono giocare con
sacchetti di plastica, film e piccoli pezzi! Sussi-
ste pericolo di ingerimento e soffocamento!
9. Montaggio / Prima della messa in
funzione
9.1 Montaggio del perno a tre punti
(Sacchetto accessori A) (Fig. 3)
Inserire il perno filettato nei fori previsti e fissarlo
dall'altro lato mediante un dado M22.
9.2 Montaggio della calotta di protezione dell'albe-
ro cardanico (6) (Sacchetto accessori B) (Fig. 4)
Posizionare la calotta di protezione dell'albero carda-
nico sul perno filettato che sporge sull'albero cardani-
co e fissarla con i due dadi m10.
9.3 Collocazione dello spaccalegna in posizione di
lavoro (Sacchetto accessori C) (Fig. 5 e 6)
Collegare lo spaccalegna alla rete elettrica. Prestare
attenzione al senso di direzione del motore. Abbassa-
re entrambe le maniglie di comando fino a quando il
cilindro non si innesta nella guida. Inserire entrambi i
perni a L (C) per fissare il cilindro allo spaccalegna.
Inserire i perni a L nei fermi a molla. Quindi portare
la lama di taglio nella posizione più alta e rimuovere i
supporti. Conservare bene i supporti poiché sono ne-
cessari per ogni trasporto dello spaccalegna.
9.4 Montaggio del braccio di supporto (11)
(Sacchetto accessori D) (Fig. 7)
Fissare il braccio di supporto con una vite a testa esa-
gonale M10x40, due rondelle e un dado
9.5 Montaggio del gancio di fissaggio (D)
(Sacchetto accessori E) (Fig. 8)
Fissare il gancio di fissaggio al telaio con 2 viti a testa
esagonale e 2 dadi.
9.6 Montaggio del sollevatore tronchi
(Sacchetto accessori F) (Fig. 9)
Fissare il sollevatore tronchi sulla stecca di fissaggio
con 1 vite a testa esagonale M16x100. Agganciare la
catena alla lama di taglio.
Montaggio della ruota di trasporto supplementare
(Fig. 10)
Applicare la ruota di trasporto come rappresentato
nella fig. 10. Fissare la ruota con il perno (10b) e una
coppiglia elastica. Fissare la ruota nel foro superiore
con la spina di arresto (10a), se si lavora con lo spac-
calegna, fissare la ruota nel foro inferiore durante il
trasporto.
