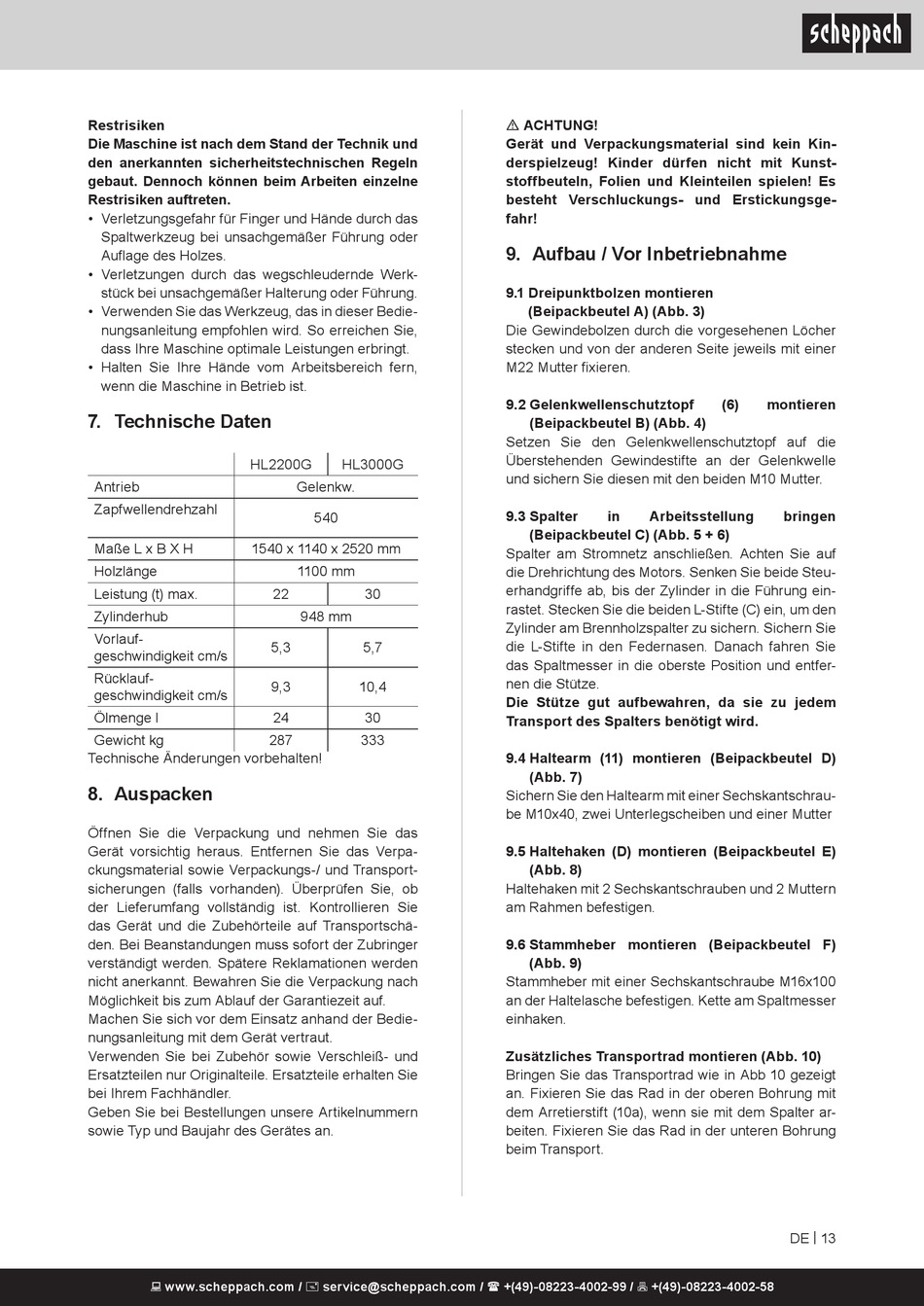

Restrisiken
Die Maschine ist nach dem Stand der Technik und
den an erkannten sicherheitstechnischen Regeln
gebaut. Dennoch können beim Arbeiten einzelne
Restrisiken auftreten.
• Verletzungsgefahr für Finger und Hände durch das
Spalt werkzeug bei unsachgemäßer Führung oder
Aufl age des Holzes.
• Verletzungen durch das wegschleudernde Werk-
stück bei unsachgemäßer Halterung oder Führung.
• Verwenden Sie das Werkzeug, das in dieser Bedie-
nungsanleitung empfohlen wird. So erreichen Sie,
dass Ihre Maschine optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
7. Technische Daten
HL2200G
Antrieb
Zapfwellendrehzahl
Maße L x B X H
1540 x 1140 x 2520 mm
Holzlänge
Leistung (t) max.
Zylinderhub
Vorlauf-
geschwindigkeit cm/s
Rücklauf-
geschwindigkeit cm/s
Ölmenge l
Gewicht kg
Technische Änderungen vorbehalten!
8. Auspacken
Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus. Entfernen Sie das Verpa-
ckungsmaterial sowie Verpackungs-/ und Transport-
sicherungen (falls vorhanden). Überprüfen Sie, ob
der Lieferumfang vollständig ist. Kontrollieren Sie
das Gerät und die Zubehörteile auf Transportschä-
den. Bei Beanstandungen muss sofort der Zubringer
verständigt werden. Spätere Reklamationen werden
nicht anerkannt. Bewahren Sie die Verpackung nach
Möglichkeit bis zum Ablauf der Garantiezeit auf.
Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Gerät vertraut.
Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie
bei Ihrem Fachhändler.
Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
HL3000G
Gelenkw.
540
1100 mm
22
30
948 mm
5,3
5,7
9,3
10,4
24
30
287
333
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
9. Aufbau / Vor Inbetriebnahme
9.1 Dreipunktbolzen montieren
(Beipackbeutel A) (Abb. 3)
Die Gewindebolzen durch die vorgesehenen Löcher
stecken und von der anderen Seite jeweils mit einer
M22 Mutter fixieren.
9.2 Gelenkwellenschutztopf
(Beipackbeutel B) (Abb. 4)
Setzen Sie den Gelenkwellenschutztopf auf die
Überstehenden Gewindestifte an der Gelenkwelle
und sichern Sie diesen mit den beiden M10 Mutter.
9.3 Spalter
in
Arbeitsstellung
(Beipackbeutel C) (Abb. 5 + 6)
Spalter am Stromnetz anschließen. Achten Sie auf
die Drehrichtung des Motors. Senken Sie beide Steu-
erhandgriffe ab, bis der Zylinder in die Führung ein-
rastet. Stecken Sie die beiden L-Stifte (C) ein, um den
Zylinder am Brennholzspalter zu sichern. Sichern Sie
die L-Stifte in den Federnasen. Danach fahren Sie
das Spaltmesser in die oberste Position und entfer-
nen die Stütze.
Die Stütze gut aufbewahren, da sie zu jedem
Transport des Spalters benötigt wird.
9.4 Haltearm (11) montieren (Beipackbeutel D)
(Abb. 7)
Sichern Sie den Haltearm mit einer Sechskantschrau-
be M10x40, zwei Unterlegscheiben und einer Mutter
9.5 Haltehaken (D) montieren (Beipackbeutel E)
(Abb. 8)
Haltehaken mit 2 Sechskantschrauben und 2 Muttern
am Rahmen befestigen.
9.6 Stammheber montieren (Beipackbeutel F)
(Abb. 9)
Stammheber mit einer Sechskantschraube M16x100
an der Haltelasche befestigen. Kette am Spaltmesser
einhaken.
Zusätzliches Transportrad montieren (Abb. 10)
Bringen Sie das Transportrad wie in Abb 10 gezeigt
an. Fixieren Sie das Rad in der oberen Bohrung mit
dem Arretierstift (10a), wenn sie mit dem Spalter ar-
beiten. Fixieren Sie das Rad in der unteren Bohrung
beim Transport.
(6)
montieren
bringen
DE | 13
