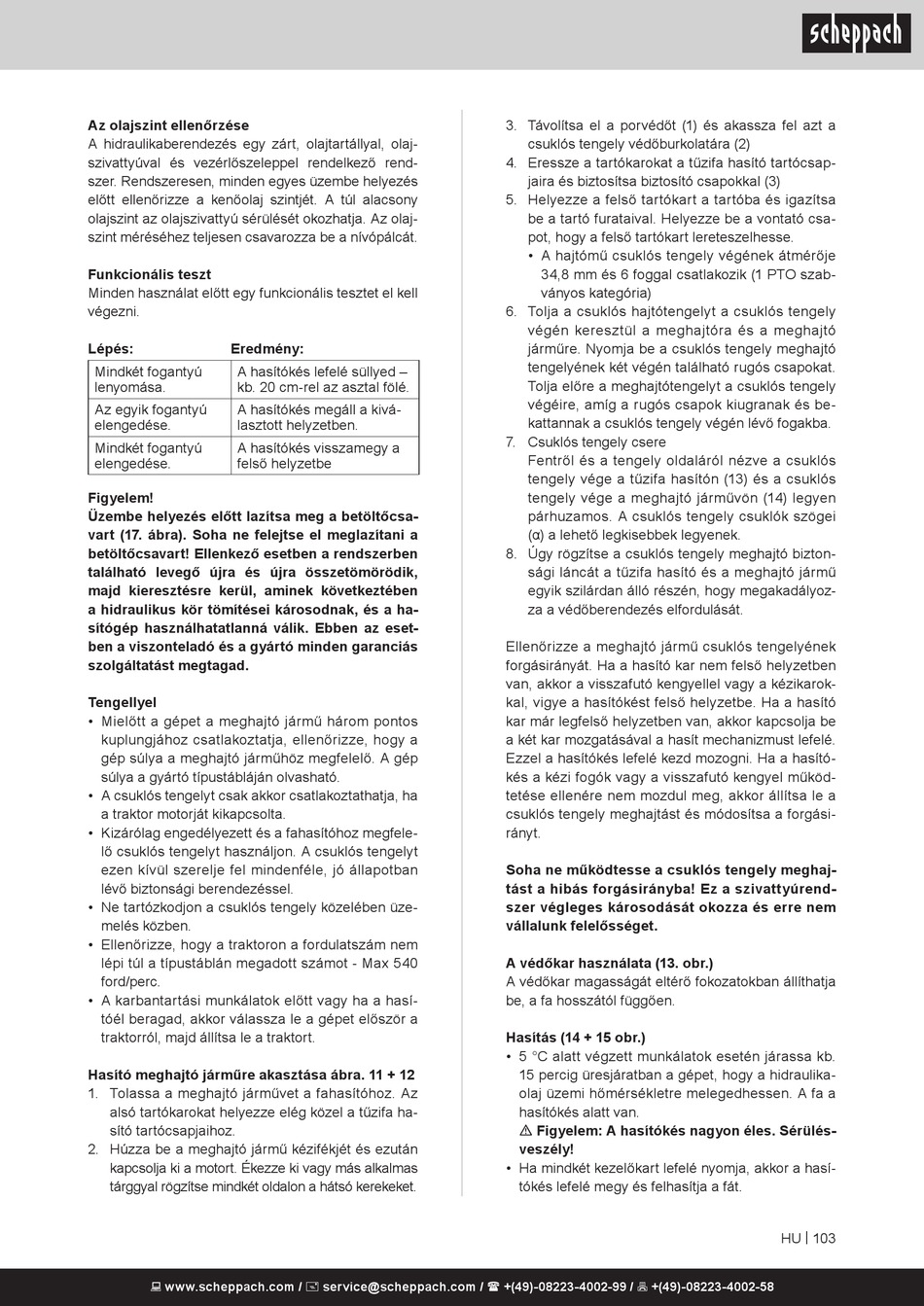

Az olajszint ellenőrzése
A hidraulikaberendezés egy zárt, olajtartállyal, olaj-
szivattyúval és vezérlőszeleppel rendelkező rend-
szer. Rendszeresen, minden egyes üzembe helyezés
előtt ellenőrizze a kenőolaj szintjét. A túl alacsony
olajszint az olajszivattyú sérülését okozhatja. Az olaj-
szint méréséhez teljesen csavarozza be a nívópálcát.
Funkcionális teszt
Minden használat előtt egy funkcionális tesztet el kell
végezni.
Lépés: Eredmény:
Mindkét fogantyú A hasítókés lefelé süllyed –
lenyomása. kb. 20 cm-rel az asztal fölé.
Az egyik fogantyú A hasítókés megáll a kivá-
elengedése. lasztott helyzetben.
Mindkét fogantyú A hasítókés visszamegy a
elengedése. felső helyzetbe
Figyelem!
Üzembe helyezés előtt lazítsa meg a betöltőcsa-
vart (17. ábra). Soha ne felejtse el meglazítani a
betöltőcsavart! Ellenkező esetben a rendszerben
található levegő újra és újra összetömörödik,
majd kieresztésre kerül, aminek következtében
a hidraulikus kör tömítései károsodnak, és a ha-
sítógép használhatatlanná válik. Ebben az eset-
ben a viszonteladó és a gyártó minden garanciás
szolgáltatást megtagad.
Tengellyel
• Mielőtt a gépet a meghajtó jármű három pontos
kuplungjához csatlakoztatja, ellenőrizze, hogy a
gép súlya a meghajtó járműhöz megfelelő. A gép
súlya a gyártó típustábláján olvasható.
• A csuklós tengelyt csak akkor csatlakoztathatja, ha
a traktor motorját kikapcsolta.
• Kizárólag engedélyezett és a fahasítóhoz megfele-
lő csuklós tengelyt használjon. A csuklós tengelyt
ezen kívül szerelje fel mindenféle, jó állapotban
lévő biztonsági berendezéssel.
• Ne tartózkodjon a csuklós tengely közelében üze-
melés közben.
• Ellenőrizze, hogy a traktoron a fordulatszám nem
lépi túl a típustáblán megadott számot - Max 540
ford/perc.
• A karbantartási munkálatok előtt vagy ha a hasí-
tóél beragad, akkor válassza le a gépet először a
traktorról, majd állítsa le a traktort.
Hasító meghajtó járműre akasztása ábra. 11 + 12
1. Tolassa a meghajtó járművet a fahasítóhoz. Az
alsó tartókarokat helyezze elég közel a tűzifa ha-
sító tartócsapjaihoz.
2. Húzza be a meghajtó jármű kézifékjét és ezután
kapcsolja ki a motort. Ékezze ki vagy más alkalmas
tárggyal rögzítse mindkét oldalon a hátsó kerekeket.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Távolítsa el a porvédőt (1) és akassza fel azt a
csuklós tengely védőburkolatára (2)
4. Eressze a tartókarokat a tűzifa hasító tartócsap-
jaira és biztosítsa biztosító csapokkal (3)
5. Helyezze a felső tartókart a tartóba és igazítsa
be a tartó furataival. Helyezze be a vontató csa-
pot, hogy a felső tartókart lereteszelhesse.
• A hajtómű csuklós tengely végének átmérője
34,8 mm és 6 foggal csatlakozik (1 PTO szab-
ványos kategória)
6. Tolja a csuklós hajtótengelyt a csuklós tengely
végén keresztül a meghajtóra és a meghajtó
járműre. Nyomja be a csuklós tengely meghajtó
tengelyének két végén található rugós csapokat.
Tolja előre a meghajtótengelyt a csuklós tengely
végéire, amíg a rugós csapok kiugranak és be-
kattannak a csuklós tengely végén lévő fogakba.
7. Csuklós tengely csere
Fentről és a tengely oldaláról nézve a csuklós
tengely vége a tűzifa hasítón (13) és a csuklós
tengely vége a meghajtó járművön (14) legyen
párhuzamos. A csuklós tengely csuklók szögei
(α) a lehető legkisebbek legyenek.
8. Úgy rögzítse a csuklós tengely meghajtó bizton-
sági láncát a tűzifa hasító és a meghajtó jármű
egyik szilárdan álló részén, hogy megakadályoz-
za a védőberendezés elfordulását.
Ellenőrizze a meghajtó jármű csuklós tengelyének
forgásirányát. Ha a hasító kar nem felső helyzetben
van, akkor a visszafutó kengyellel vagy a kézikarok-
kal, vigye a hasítókést felső helyzetbe. Ha a hasító
kar már legfelső helyzetben van, akkor kapcsolja be
a két kar mozgatásával a hasít mechanizmust lefelé.
Ezzel a hasítókés lefelé kezd mozogni. Ha a hasító-
kés a kézi fogók vagy a visszafutó kengyel működ-
tetése ellenére nem mozdul meg, akkor állítsa le a
csuklós tengely meghajtást és módosítsa a forgási-
rányt.
Soha ne működtesse a csuklós tengely meghaj-
tást a hibás forgásirányba! Ez a szivattyúrend-
szer végleges károsodását okozza és erre nem
vállalunk felelősséget.
A védőkar használata (13. obr.)
A védőkar magasságát eltérő fokozatokban állíthatja
be, a fa hosszától függően.
Hasítás (14 + 15 obr.)
• 5 °C alatt végzett munkálatok esetén járassa kb.
15 percig üresjáratban a gépet, hogy a hidraulika-
olaj üzemi hőmérsékletre melegedhessen. A fa a
hasítókés alatt van.
m Figyelem: A hasítókés nagyon éles. Sérülés-
veszély!
• Ha mindkét kezelőkart lefelé nyomja, akkor a hasí-
tókés lefelé megy és felhasítja a fát.
