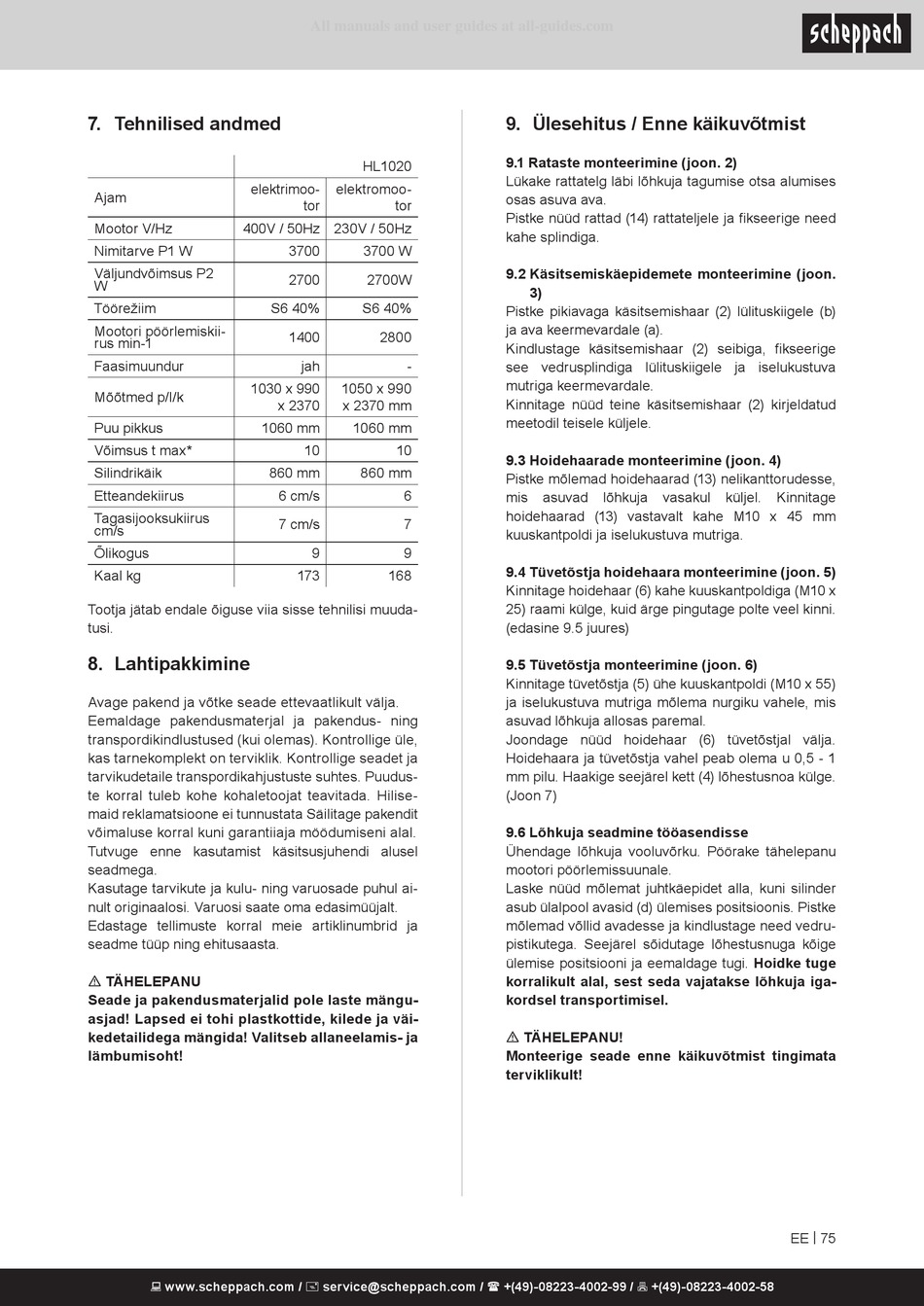

7. Tehnilised andmed

elektrimoo-
Ajam
Mootor V/Hz 400V / 50Hz 230V / 50Hz
Nimitarve P1 W
Väljundvõimsus P2
W
Töörežiim
Mootori pöörlemiskii-
rus min-1
Faasimuundur
1030 x 990
Mõõtmed p/l/k
Puu pikkus 1060 mm
Võimsus t max*
Silindrikäik
Etteandekiirus
Tagasijooksukiirus
cm/s
Õlikogus
Kaal kg
Tootja jätab endale õiguse viia sisse tehnilisi muuda-
tusi.

8. Lahtipakkimine

Avage pakend ja võtke seade ettevaatlikult välja.
Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas). Kontrollige üle,
kas tarnekomplekt on terviklik. Kontrollige seadet ja
tarvikudetaile transpordikahjustuste suhtes. Puudus-
te korral tuleb kohe kohaletoojat teavitada. Hilise-
maid reklamatsioone ei tunnustata Säilitage pakendit
võimaluse korral kuni garantiiaja möödumiseni alal.
Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate oma edasimüüjalt.
Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
HL1020
elektromoo-
tor tor
3700 3700 W
2700 2700W
S6 40% S6 40%
1400 2800
jah -
1050 x 990
x 2370 x 2370 mm
1060 mm
10 10
860 mm 860 mm
6 cm/s 6
7 cm/s 7
9 9
173 168
9. Ülesehitus / Enne käikuvõtmist
9.1 Rataste monteerimine (joon. 2)
Lükake rattatelg läbi lõhkuja tagumise otsa alumises
osas asuva ava.
Pistke nüüd rattad (14) rattateljele ja fikseerige need
kahe splindiga.
9.2 Käsitsemiskäepidemete monteerimine (joon.
3)
Pistke pikiavaga käsitsemishaar (2) lülituskiigele (b)
ja ava keermevardale (a).
Kindlustage käsitsemishaar (2) seibiga, fikseerige
see vedrusplindiga lülituskiigele ja iselukustuva
mutriga keermevardale.
Kinnitage nüüd teine käsitsemishaar (2) kirjeldatud
meetodil teisele küljele.
9.3 Hoidehaarade monteerimine (joon. 4)
Pistke mõlemad hoidehaarad (13) nelikanttorudesse,
mis asuvad lõhkuja vasakul
hoidehaarad (13) vastavalt kahe M10 x 45 mm
kuuskantpoldi ja iselukustuva mutriga.
9.4 Tüvetõstja hoidehaara monteerimine (joon. 5)
Kinnitage hoidehaar (6) kahe kuuskantpoldiga (M10 x
25) raami külge, kuid ärge pingutage polte veel kinni.
(edasine 9.5 juures)
9.5 Tüvetõstja monteerimine (joon. 6)
Kinnitage tüvetõstja (5) ühe kuuskantpoldi (M10 x 55)
ja iselukustuva mutriga mõlema nurgiku vahele, mis
asuvad lõhkuja allosas paremal.
Joondage nüüd hoidehaar (6) tüvetõstjal välja.
Hoidehaara ja tüvetõstja vahel peab olema u 0,5 - 1
mm pilu. Haakige seejärel kett (4) lõhestusnoa külge.
(Joon 7)
9.6 Lõhkuja seadmine tööasendisse
Ühendage lõhkuja vooluvõrku. Pöörake tähelepanu
mootori pöörlemissuunale.
Laske nüüd mõlemat juhtkäepidet alla, kuni silinder
asub ülalpool avasid (d) ülemises positsioonis. Pistke
mõlemad võllid avadesse ja kindlustage need vedru-
pistikutega. Seejärel sõidutage lõhestusnuga kõige
ülemise positsiooni ja eemaldage tugi. Hoidke tuge
korralikult alal, sest seda vajatakse lõhkuja iga-
kordsel transportimisel.
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
küljel. Kinnitage
