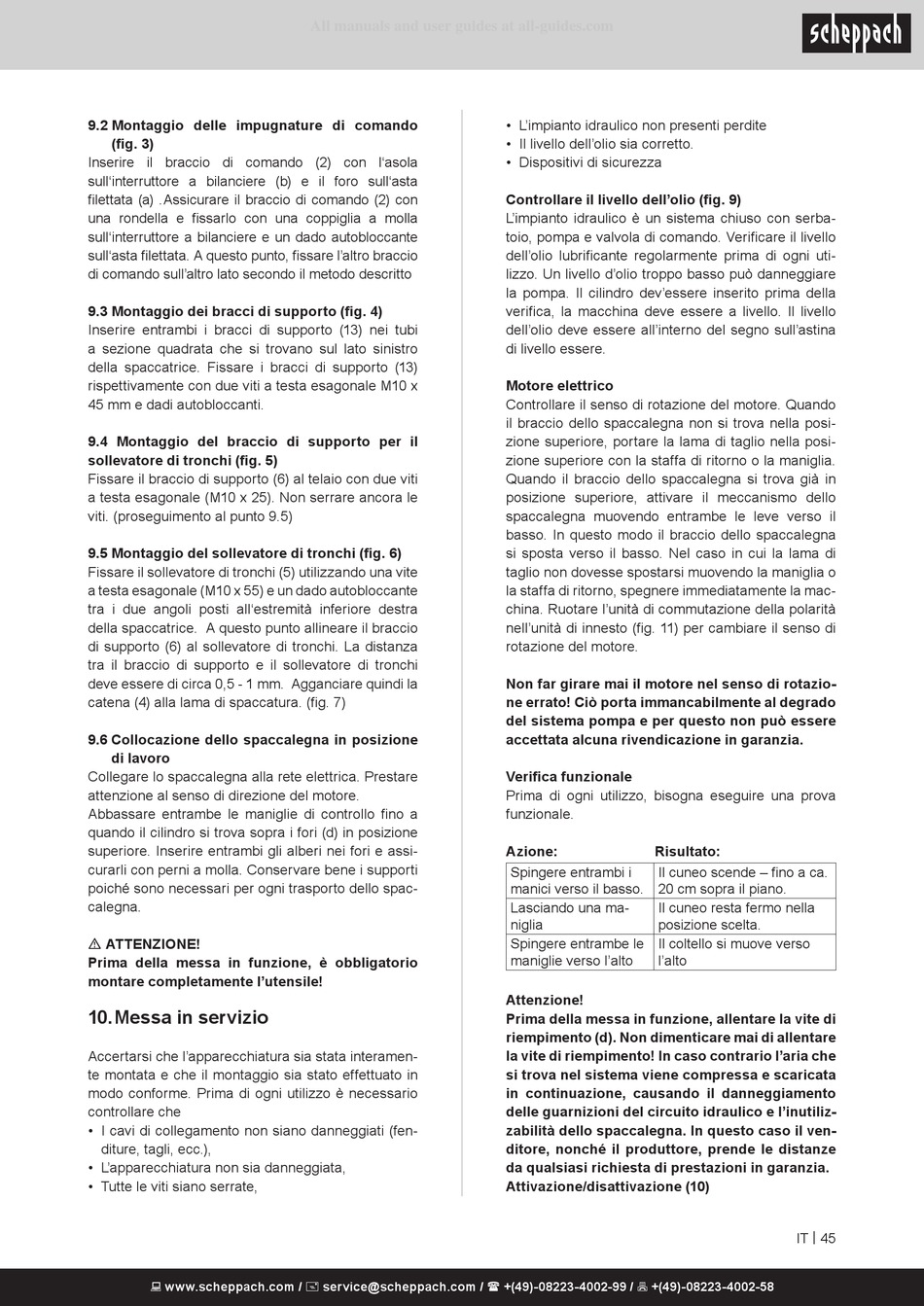

9.2 Montaggio delle impugnature di comando
(fig. 3)
Inserire il braccio di comando (2) con l'asola
sull'interruttore a bilanciere (b) e il foro sull'asta
filettata (a) .Assicurare il braccio di comando (2) con
una rondella e fissarlo con una coppiglia a molla
sull'interruttore a bilanciere e un dado autobloccante
sull'asta filettata. A questo punto, fissare l'altro braccio
di comando sull'altro lato secondo il metodo descritto
9.3 Montaggio dei bracci di supporto (fig. 4)
Inserire entrambi i bracci di supporto (13) nei tubi
a sezione quadrata che si trovano sul lato sinistro
della spaccatrice. Fissare i bracci di supporto (13)
rispettivamente con due viti a testa esagonale M10 x
45 mm e dadi autobloccanti.
9.4 Montaggio del braccio di supporto per il
sollevatore di tronchi (fig. 5)
Fissare il braccio di supporto (6) al telaio con due viti
a testa esagonale (M10 x 25). Non serrare ancora le
viti. (proseguimento al punto 9.5)
9.5 Montaggio del sollevatore di tronchi (fig. 6)
Fissare il sollevatore di tronchi (5) utilizzando una vite
a testa esagonale (M10 x 55) e un dado autobloccante
tra i due angoli posti all'estremità inferiore destra
della spaccatrice. A questo punto allineare il braccio
di supporto (6) al sollevatore di tronchi. La distanza
tra il braccio di supporto e il sollevatore di tronchi
deve essere di circa 0,5 - 1 mm. Agganciare quindi la
catena (4) alla lama di spaccatura. (fig. 7)
9.6 Collocazione dello spaccalegna in posizione
di lavoro
Collegare lo spaccalegna alla rete elettrica. Prestare
attenzione al senso di direzione del motore.
Abbassare entrambe le maniglie di controllo fino a
quando il cilindro si trova sopra i fori (d) in posizione
superiore. Inserire entrambi gli alberi nei fori e assi-
curarli con perni a molla. Conservare bene i supporti
poiché sono necessari per ogni trasporto dello spac-
calegna.
m ATTENZIONE!
Prima della messa in funzione, è obbligatorio
montare completamente l'utensile!

10. Messa in servizio

Accertarsi che l'apparecchiatura sia stata interamen-
te montata e che il montaggio sia stato effettuato in
modo conforme. Prima di ogni utilizzo è necessario
controllare che
• I cavi di collegamento non siano danneggiati (fen-
diture, tagli, ecc.),
• L'apparecchiatura non sia danneggiata,
• Tutte le viti siano serrate,
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
• L'impianto idraulico non presenti perdite
• Il livello dell'olio sia corretto.
• Dispositivi di sicurezza
Controllare il livello dell'olio (fig. 9)
L'impianto idraulico è un sistema chiuso con serba-
toio, pompa e valvola di comando. Verificare il livello
dell'olio lubrificante regolarmente prima di ogni uti-
lizzo. Un livello d'olio troppo basso può danneggiare
la pompa. Il cilindro dev'essere inserito prima della
verifica, la macchina deve essere a livello. Il livello
dell'olio deve essere all'interno del segno sull'astina
di livello essere.
Motore elettrico
Controllare il senso di rotazione del motore. Quando
il braccio dello spaccalegna non si trova nella posi-
zione superiore, portare la lama di taglio nella posi-
zione superiore con la staffa di ritorno o la maniglia.
Quando il braccio dello spaccalegna si trova già in
posizione superiore, attivare il meccanismo dello
spaccalegna muovendo entrambe le leve verso il
basso. In questo modo il braccio dello spaccalegna
si sposta verso il basso. Nel caso in cui la lama di
taglio non dovesse spostarsi muovendo la maniglia o
la staffa di ritorno, spegnere immediatamente la mac-
china. Ruotare l'unità di commutazione della polarità
nell'unità di innesto (fig. 11) per cambiare il senso di
rotazione del motore.
Non far girare mai il motore nel senso di rotazio-
ne errato! Ciò porta immancabilmente al degrado
del sistema pompa e per questo non può essere
accettata alcuna rivendicazione in garanzia.
Verifica funzionale
Prima di ogni utilizzo, bisogna eseguire una prova
funzionale.
Azione: Risultato:
Spingere entrambi i Il cuneo scende – fino a ca.
manici verso il basso. 20 cm sopra il piano.
Lasciando una ma- Il cuneo resta fermo nella
niglia posizione scelta.
Spingere entrambe le Il coltello si muove verso
maniglie verso l'alto l'alto
Attenzione!
Prima della messa in funzione, allentare la vite di
riempimento (d). Non dimenticare mai di allentare
la vite di riempimento! In caso contrario l'aria che
si trova nel sistema viene compressa e scaricata
in continuazione, causando il danneggiamento
delle guarnizioni del circuito idraulico e l'inutiliz-
zabilità dello spaccalegna. In questo caso il ven-
ditore, nonché il produttore, prende le distanze
da qualsiasi richiesta di prestazioni in garanzia.
Attivazione/disattivazione (10)
IT | 45
