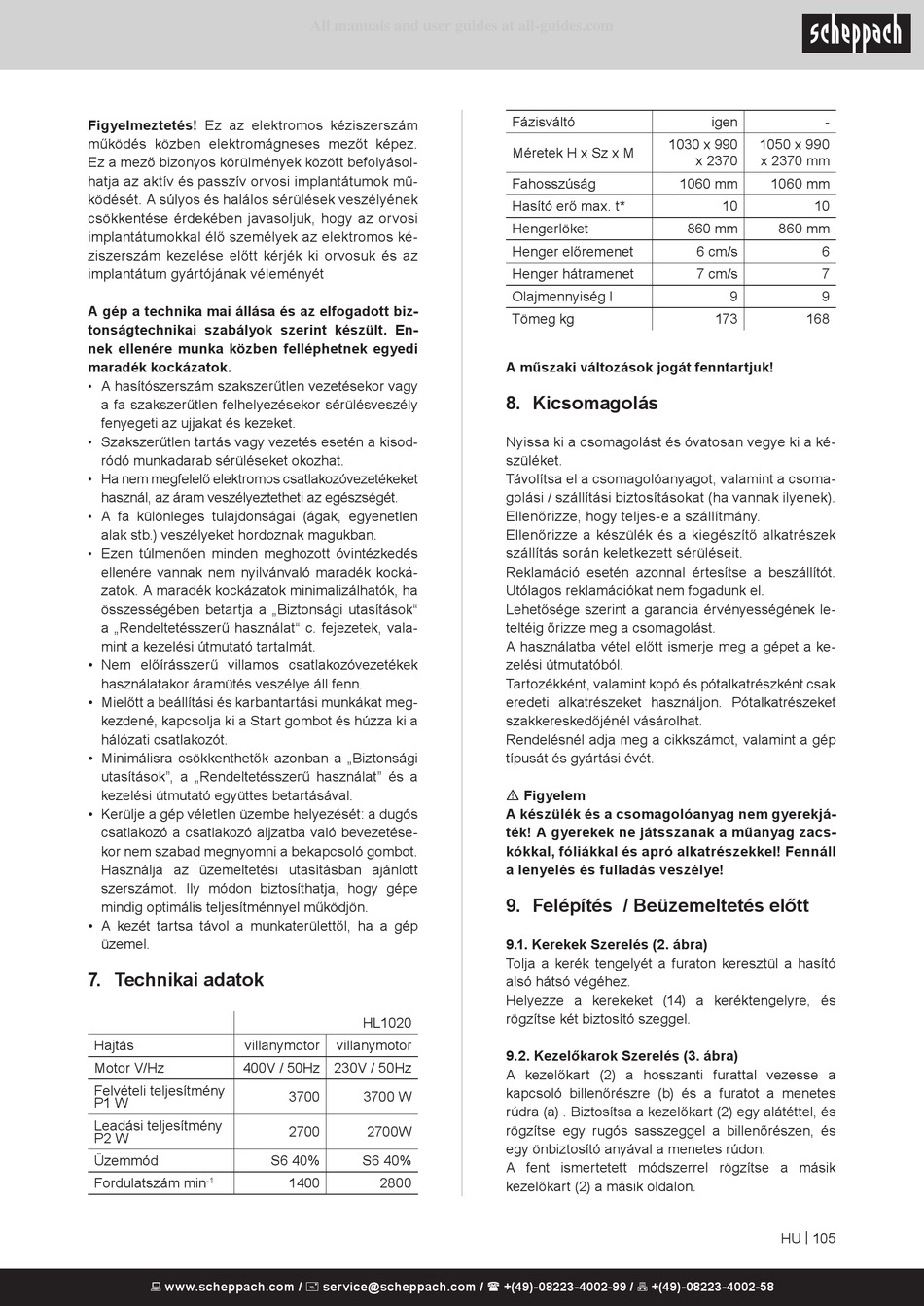

Figyelmeztetés! Ez az elektromos kéziszerszám
működés közben elektromágneses mezőt képez.
Ez a mező bizonyos körülmények között befolyásol-
hatja az aktív és passzív orvosi implantátumok mű-
ködését. A súlyos és halálos sérülések veszélyének
csökkentése érdekében javasoljuk, hogy az orvosi
implantátumokkal élő személyek az elektromos ké-
ziszerszám kezelése előtt kérjék ki orvosuk és az
implantátum gyártójának véleményét
A gép a technika mai állása és az elfogadott biz-
tonságtechnikai szabályok szerint készült. En-
nek ellenére munka közben felléphetnek egyedi
maradék kockázatok.
A hasítószerszám szakszerűtlen vezetésekor vagy
•
a fa szakszerűtlen felhelyezésekor sérülésveszély
fenyegeti az ujjakat és kezeket.
• Szakszerűtlen tartás vagy vezetés esetén a kisod-
ródó munkadarab sérüléseket okozhat.
Ha nem megfelelő elektromos csatlakozóvezetékeket
•
használ, az áram veszélyeztetheti az egészségét.
A fa különleges tulajdonságai (ágak, egyenetlen
•
alak stb.) veszélyeket hordoznak magukban.
• Ezen túlmenően minden meghozott óvintézkedés
ellenére vannak nem nyilvánvaló maradék kocká-
zatok. A maradék kockázatok minimalizálhatók, ha
összességében betartja a „Biztonsági utasítások"
a „Rendeltetésszerű használat" c. fejezetek, vala-
mint a kezelési útmutató tartalmát.
• Nem előírásszerű villamos csatlakozóvezetékek
használatakor áramütés veszélye áll fenn.
• Mielőtt a beállítási és karbantartási munkákat meg-
kezdené, kapcsolja ki a Start gombot és húzza ki a
hálózati csatlakozót.
• Minimálisra csökkenthetők azonban a „Biztonsági
utasítások", a „Rendeltetésszerű használat" és a
kezelési útmutató együttes betartásával.
• Kerülje a gép véletlen üzembe helyezését: a dugós
csatlakozó a csatlakozó aljzatba való bevezetése-
kor nem szabad megnyomni a bekapcsoló gombot.
Használja az üzemeltetési utasításban ajánlott
szerszámot. Ily módon biztosíthatja, hogy gépe
mindig optimális teljesítménnyel működjön.
• A kezét tartsa távol a munkaterülettől, ha a gép
üzemel.

7. Technikai adatok

Hajtás villanymotor
Motor V/Hz 400V / 50Hz 230V / 50Hz
Felvételi teljesítmény
P1 W
Leadási teljesítmény
P2 W
Üzemmód
Fordulatszám min
-1
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
HL1020
villanymotor
3700 3700 W
2700 2700W
S6 40% S6 40%
1400 2800
Fázisváltó
1030 x 990
Méretek H x Sz x M
Fahosszúság 1060 mm
Hasító erő max. t*
Hengerlöket
Henger előremenet
Henger hátramenet
Olajmennyiség l
Tömeg kg
A műszaki változások jogát fenntartjuk!
8. Kicsomagolás
Nyissa ki a csomagolást és óvatosan vegye ki a ké-
szüléket.
Távolítsa el a csomagolóanyagot, valamint a csoma-
golási / szállítási biztosításokat (ha vannak ilyenek).
Ellenőrizze, hogy teljes-e a szállítmány.
Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
Reklamáció esetén azonnal értesítse a beszállítót.
Utólagos reklamációkat nem fogadunk el.
Lehetősége szerint a garancia érvényességének le-
teltéig őrizze meg a csomagolást.
A használatba vétel előtt ismerje meg a gépet a ke-
zelési útmutatóból.
Tartozékként, valamint kopó és pótalkatrészként csak
eredeti alkatrészeket használjon. Pótalkatrészeket
szakkereskedőjénél vásárolhat.
Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m Figyelem
A készülék és a csomagolóanyag nem gyerekjá-
ték! A gyerekek ne játsszanak a műanyag zacs-
kókkal, fóliákkal és apró alkatrészekkel! Fennáll
a lenyelés és fulladás veszélye!
9. Felépítés / Beüzemeltetés előtt
9.1. Kerekek Szerelés (2. ábra)
Tolja a kerék tengelyét a furaton keresztül a hasító
alsó hátsó végéhez.
Helyezze a kerekeket (14) a keréktengelyre, és
rögzítse két biztosító szeggel.
9.2. Kezelőkarok Szerelés (3. ábra)
A kezelőkart (2) a hosszanti furattal vezesse a
kapcsoló billenőrészre (b) és a furatot a menetes
rúdra (a) . Biztosítsa a kezelőkart (2) egy alátéttel, és
rögzítse egy rugós sasszeggel a billenőrészen, és
egy önbiztosító anyával a menetes rúdon.
A fent ismertetett módszerrel rögzítse a másik
kezelőkart (2) a másik oldalon.
igen -
1050 x 990
x 2370 x 2370 mm
1060 mm
10 10
860 mm 860 mm
6 cm/s 6
7 cm/s 7
9 9
173 168
HU | 105
