Funktionsprinzip, Technische Daten

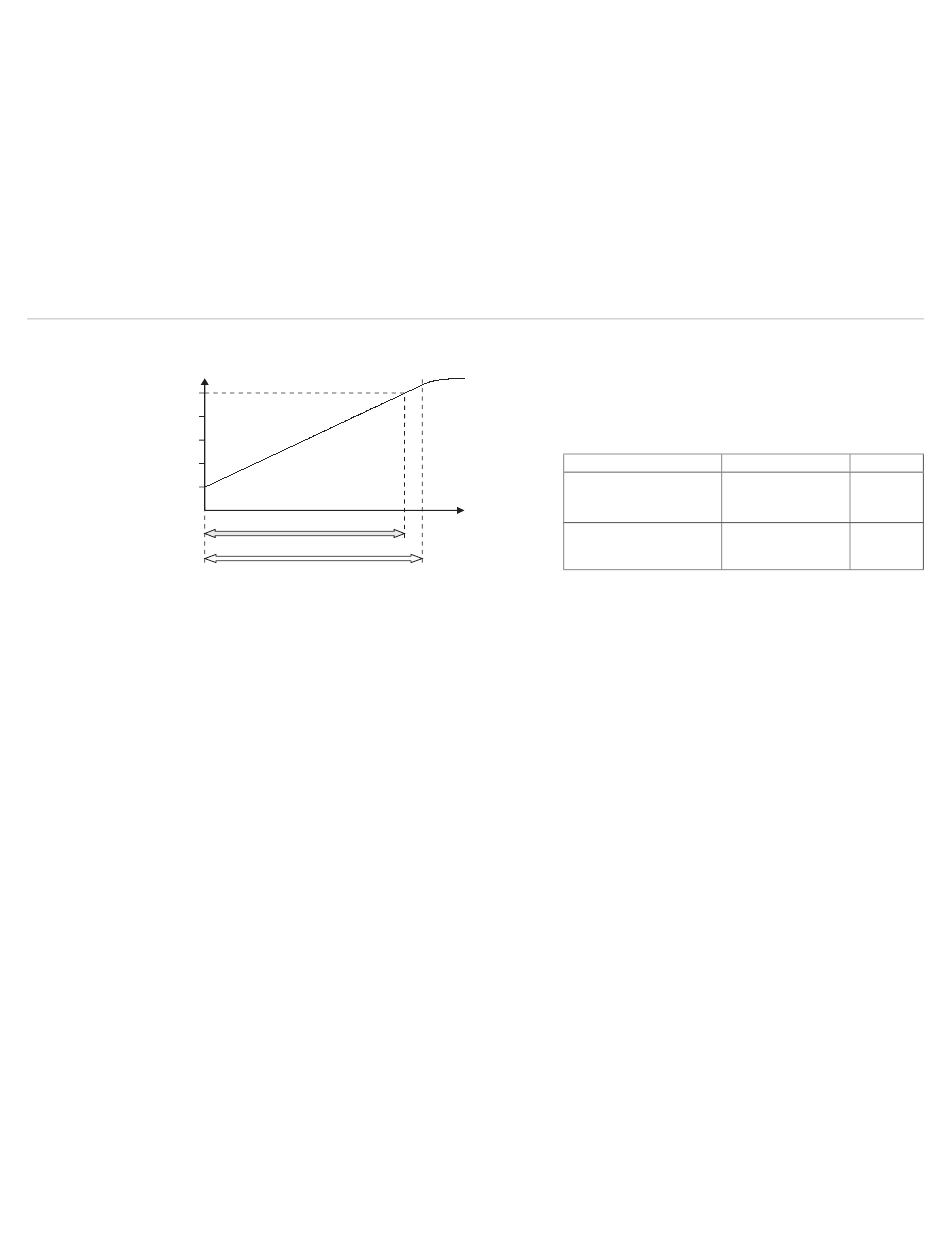

Abb. 2 Signalverhalten bei Betrieb des Sensors
außerhalb des Messbereichs
2.2
Ein kompletter Messkanal besteht aus
- Sensor
- Controller
Der Wegsensor besitzt einen frei beweglichen Stößel, der nicht mit dem Sensor verbunden ist. Der Stößel
wird direkt am Messobjekt befestigt.
Der Controller besteht aus
- Oszillator, Demodulator und Verstärker mit Tiefpassfilter;
- Einstellmöglichkeiten für Oszillatorfrequenz, -spannung und Messsignalphase, Nullpunkt und Verstärkung.
An die Controller können beliebige Wegsensoren, die nach dem LDR-Prinzip arbeiten, angeschlossen wer-
den.
induSENSOR MSC 7210
All manuals and user guides at all-guides.com
Signal
Messbereich
Linearer Bereich
Aufbau
- Sensorkabel
- Versorgungs- und Ausgangskabel
Das Ausgangssignal steigt weiter an, wenn der
Sensor außerhalb des Messbereichs betrieben wird,
siehe
Abb.
3.
i
Beachten Sie die maximale Eingangsbelastung
nachfolgender Systeme.
LDR-10/LDR-25
Maximale
Ausgangsspannung
Maximaler
Ausgangsstrom
Abb. 3 Maximale Ausgangssignale bei eingeschobe-
nem Stößel
LDR-50
12 V
20 V
24 mA
40 mA
