Funktionsprinzip, Technische Daten
2.2
Das in einem Aluminiumgehäuse eingebaute berührungslose Einkanal-Messsystem des capaNCDT 6110 /
6120 setzt sich zusammen aus:
- Controller
- Sensor
- Sensorkabel
- Versorgungs- und Signalkabel
Im Controller befindet sich die Signalaufbereitungselektronik mit Oszillator, Demodulator und integriertem
Vorverstärker

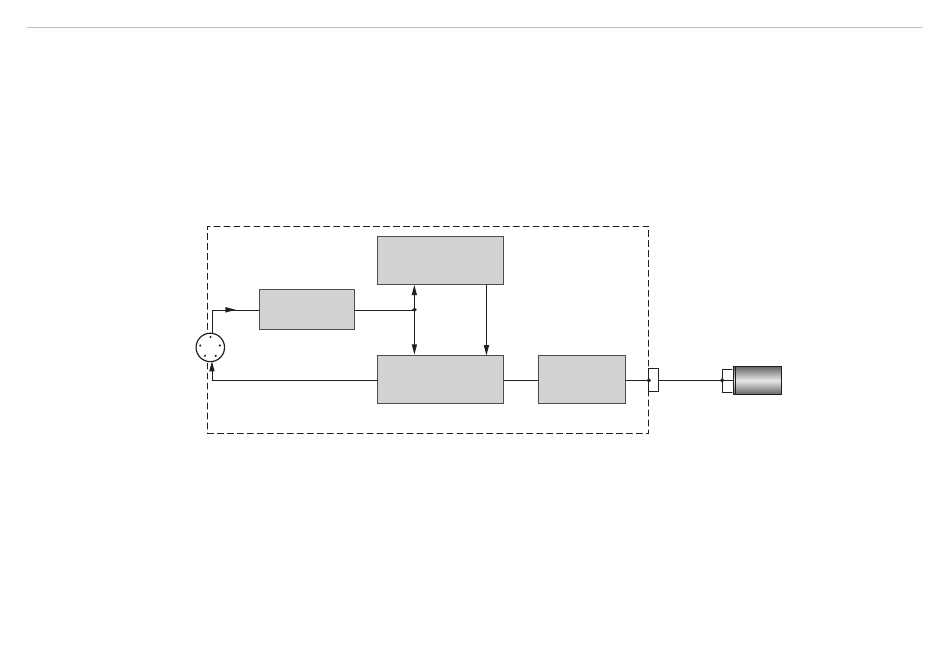

Abb. 2 Blockschaltbild capaNCDT 6110
1) Controller 6120: Enthält zusätzlich einen AD-Wandler zur Umsetzung auf eine RS485-Schnittstelle.
capaNCDT 6110 / 6112 / 6120
Aufbau
.
1
9...36 V
Spannungs-
aufbereitung
5 pol. Buchse
Signal
Oszillator
f
31 kHz
OSZ
Demodulator
Vorverstärker
Sensor-
Sensor
kabel
Seite 9
