Funktionsprinzip, Technische Daten
2.
2.1
Mit dem Seilzugprinzip wird eine Linearbewegung in eine Widerstandsänderung transformiert.
Ein Messseil aus hochflexiblen rostfreien Stahladern wird auf eine Trommel mit Hilfe eines langlebigen Feder-
Motors aufgewickelt.
Die Wickeltrommel ist axial mit einem Encoder (Drehgeber) gekoppelt.

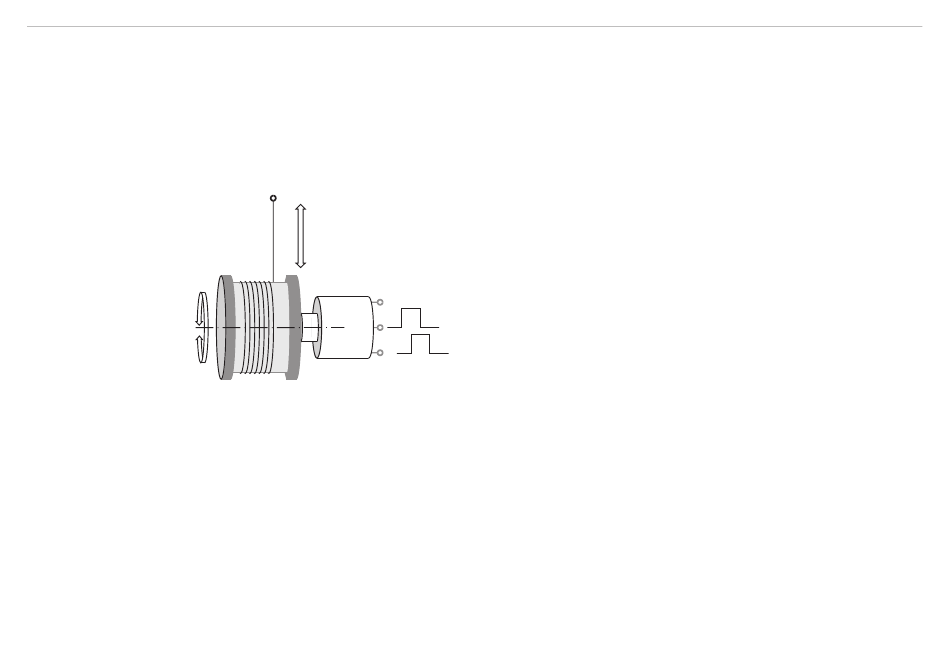

Abb. 1 Seilzug-Wegsensor mit Potentiometer
2.2
Das Seilzugprinzip wird in der Gehäusebauform K100-M mit unterschiedlichen Messbereichen von 1500 bis
8000 mm angewendet. Die Sensoren sind so konzipiert, dass eine einfache Montage eines Inkremental- bzw.
Absolutencoder gewährleistet ist. Die Auswahl der Schnittstelle, der Auflösung und der Anschlussart kann
somit individuell gestaltet werden.
wireSENSOR, WPS K100-M
Funktionsprinzip, Technische Daten
