Funktionsprinzip, Technische Daten
2.
2.1
Beim Beschleunigungssensor werden Kräfte, die die Geschwindigkeit eines Objekts ändern, gemessen und
in ein elektrisches Ausgangssignal umgewandelt.
Daher wird der Sensor auf einer beweglichen Komponente montiert. Die erwarteten Bewegungen entspre-
chen den Messachsen. Das integrierte MEMS-Element wandelt die Beschleunigung in ein nutzbares elektri-
sches Signal um.
-z

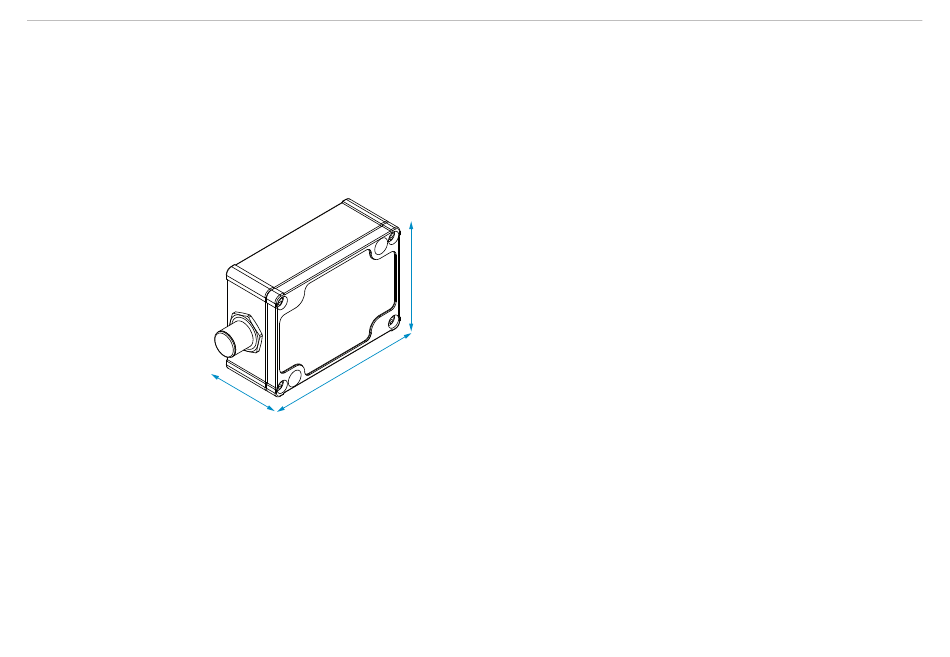

Abb. 1 3-Achsen-Beschleunigungssensor
2.2
Der Sensor ist sofort nach dem Anschluss der Spannungsversorgung betriebsbereit und wird die Beschleuni-
gung als elektrischen Wert am Analogausgang ausgeben.
Der ACC5703 ist mit Analogausgang (Strom-, Spannungs- und Schaltausgang) sowie mit RS485-Schnittstelle
für die Konfigurierung des Sensors mit Hilfe der Software erhältlich.
Die Spannungsversorgung und der Signalausgang erfolgen über einen 8-poligen M12-Stecker am Sensorge-
häuse.
ACC5703
Funktionsprinzip, Technische Daten
Funktionsprinzip
+y
-y
+x
+z -x
Aufbau und elektrischer Anschluss
Seite 8
