Bedienung
5.3

Beispiele

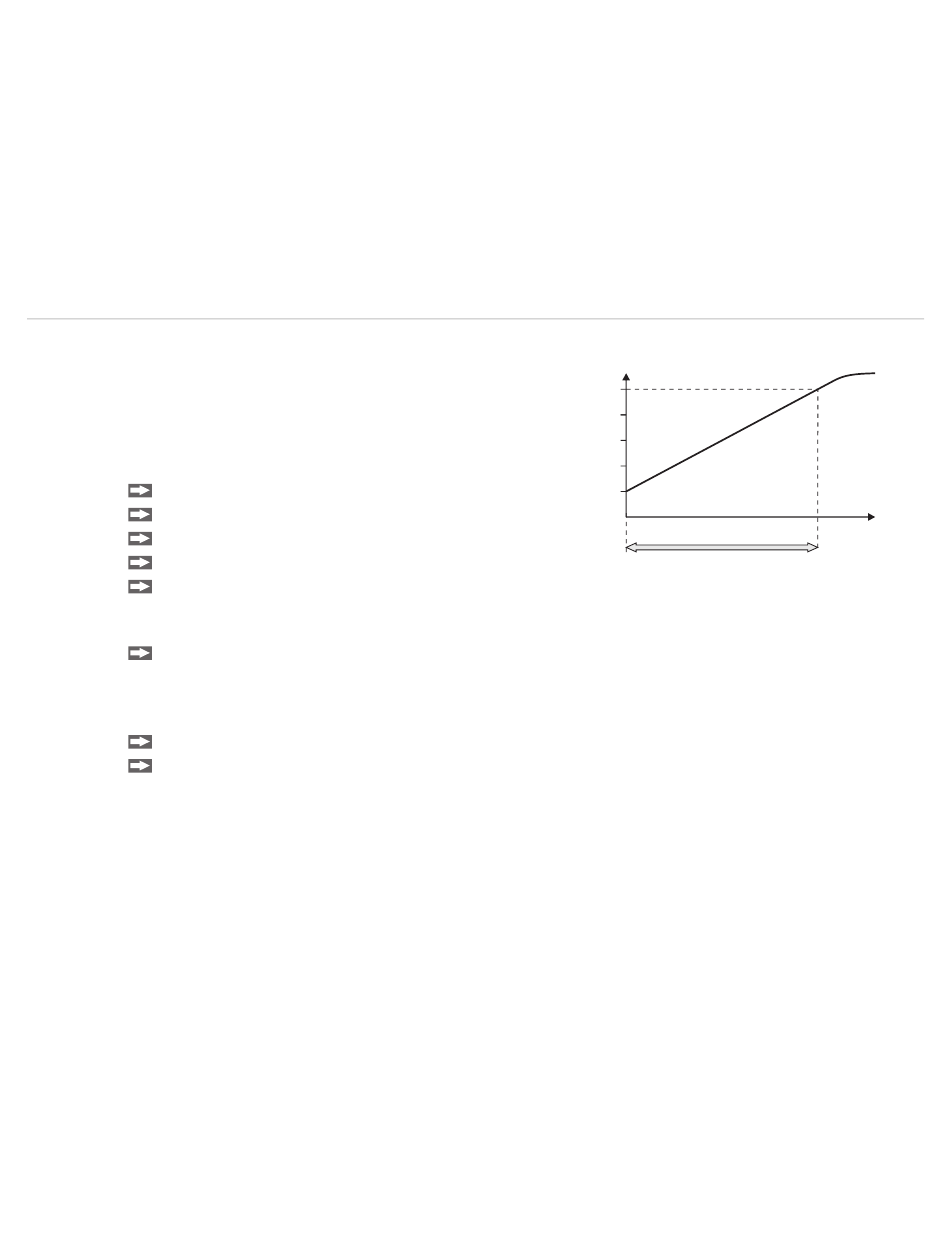

Beispiel A
Messbereich: 25 mm,
Genutzter Messbereich: 25 mm,
Ausgangssignal: 2 ... 10 VDC (4 ... 20 mA)
Stößel befindet sich außerhalb des Sensors.
Stellen Sie die Frequenz mit J4 ein, siehe Kap. 5.2.1.
Stellen Sie die Phase mit J2 ein, siehe Kap. 5.2.1.
Stellen Sie die Speisespannung mit J1 ein, siehe Kap. 5.2.2.
Stellen Sie S1 von J3 auf „OFF" und S2 von J3 auf „ON".
Stellen Sie mit R1, siehe
6,00 VDC beziehungsweise 12,00 mA (Stromausgang) ein.
Mittenposition des Sensors.
Bewegen Sie den Stößel in die Mitte des Sensors bis der
Ausgang bei 6,00 VDC beziehungsweise 12,00 mA ist (elek-
trischer und mechanischer Nullpunkt ist justiert).
Kern ist in Mittenposition.
Verfahren Sie den Stößel um +12,5 mm.
Stellen Sie mit R3 die Verstärkung ein bis das Ausgangssig-
nal 10,00 VDC beziehungsweise 20,00 mA beträgt.
induSENSOR MSC 7210
All manuals and user guides at all-guides.com
Abb. 11, den Ausgang auf
10 V
2 V
0 mm
Messbereich
i
Der Stößel beziehungsweise der Sensor
kann während des Kalibriervorgangs mecha-
nisch justiert werden.
25 mm
Seite 23
