Versorgung Und Signal; Sensor - MICRO-EPSILON induSENSOR MSC 7210 Betriebsanleitung

Installation und Montage
4.4.1

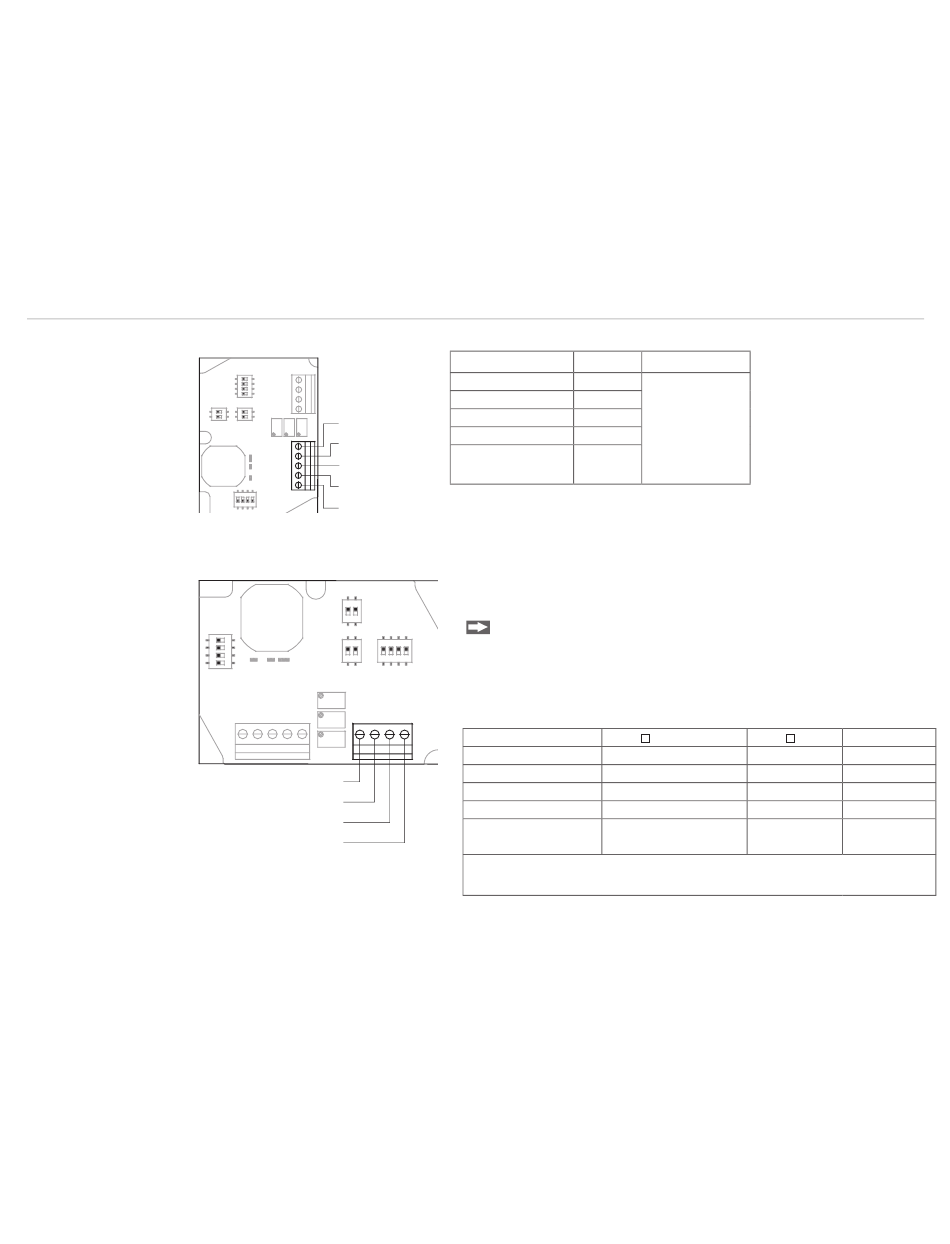

Abb. 9 Anschlussbelegung für Versorgung und Signal, Klemmleiste X1
4.4.2
Abb. 10 Prim+Anschlussbelegung
für Sensor, Klemmleiste X2
1)
induSENSOR MSC 7210
All manuals and user guides at all-guides.com

Versorgung und Signal

Schirmung
Signal
Signal-Masse
Masse
X1 Versorgung

Sensor

Schirmung
Prim +
Prim -
Mittenabgriff
Farbangaben für optionales Sensorkabel
Schirm
Signal gelb
Signal-Masse grün
Masse braun
Versorgungs-
weiß
spannung
Das Ausgangssignal steigt, wenn der
Stößel eingeschoben wird.
Tauschen Sie die Anschlüsse
prim+ und prim-, wenn die umgekehrte
Wirkrichtung benötigt wird (das heisst
das Signal wird kleiner, wenn der Stößel
eingeschoben wird).
X2
Klemme X2
Mittenabgriff
Prim -
Prim +
Schirmung
Für die Einhaltung der EMV-Richtlinie darf ein selbstkonfektioniertes
Sensorkabel nicht länger als 10 m sein.
i
PC710-6/4
Optionales
Versorgungs-/
Ausgangska-
bel, Kabellän-
ge 6 m
LDR- -CA LDR- -SA
grün 4
weiß 1
braun 3
Schirm Gehäuse
Verwenden Sie
ausschließlich
geschirmte Lei-
tungen. Schließen
Sie die Schirme
der Signal-/Versor-
gungsleitungen
an der Versor-
gungsmasse an,
wenn Sie mehrere
Controller an einer
Spannungsversor-
gung betreiben.
C7210-x
1)
schwarz
braun
blau
---
Seite 18
