Bedienung

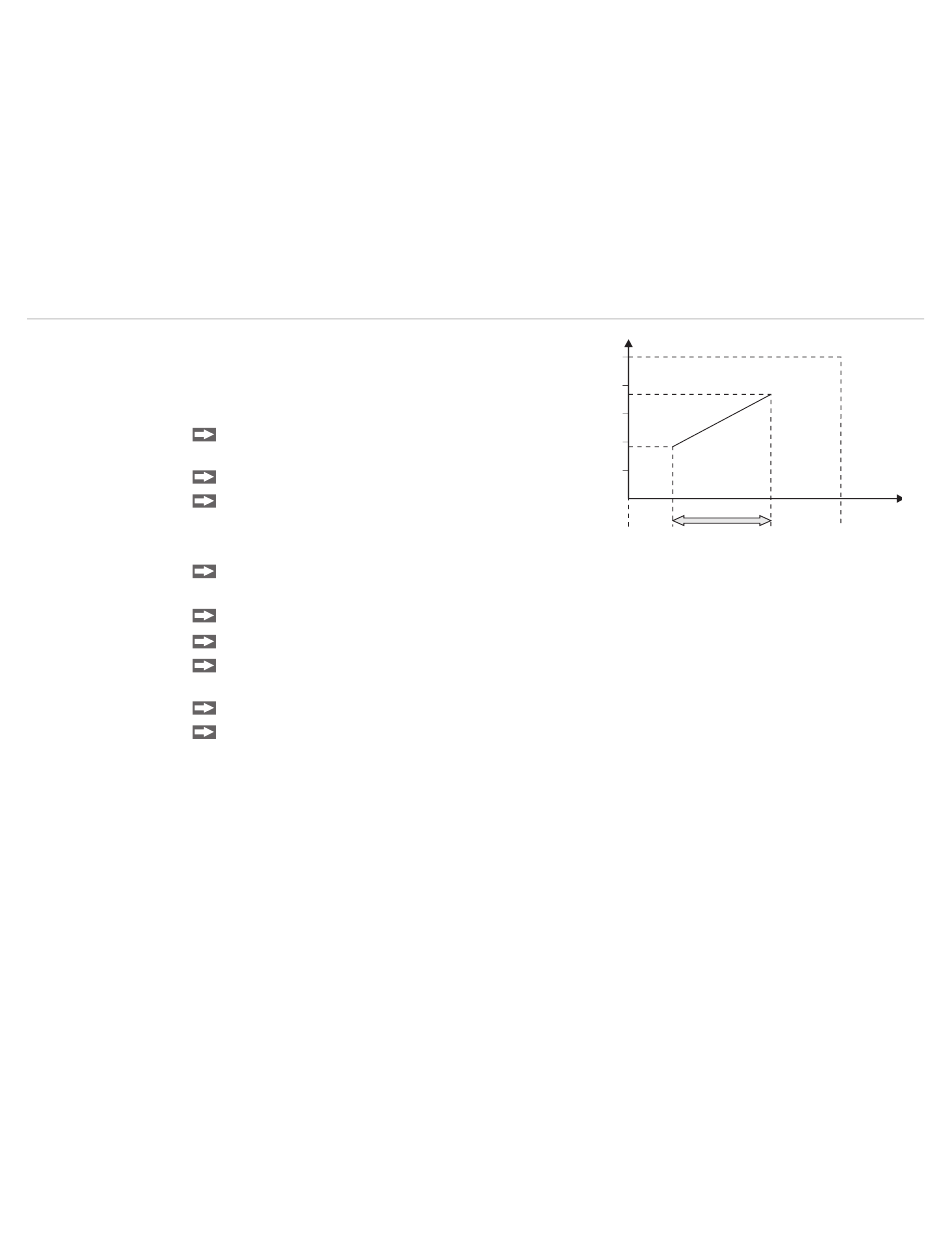

Beispiel B
Messbereich: 25 mm,
Startposition X1 ... Endposition X2,
Ausgangssignal: 2 ... 10 VDC (4 ... 20 mA)
S1 und S2 von J3, siehe
induSENSOR MSC 7210
All manuals and user guides at all-guides.com
Stellen Sie die Frequenz mit J4 ein, siehe Kap.
5.2.1.
Stellen Sie die Phase mit J2 ein, siehe Kap. 5.2.1.
Stellen Sie die Speisespannung mit J1 ein, siehe
Kap. 5.2.2.
Abb. 12
Stellen Sie mit R1, siehe Abb.
auf 2 VDC beziehungsweise 4 mA ein.
Stellen Sie S1 und S2 von J3 auf „OFF".
Fahren Sie die Startposition X1 an.
Stellen Sie mit R2 den Ausgang auf 2 VDC bezie-
hungsweise 4 mA ein.
Fahren Sie die Endposition X2 an.
Stellen Sie mit R3 (Verstärkung) das Ausgangs-
signal auf 10 VDC beziehungsweise 20 mA ein.
10 V
2 V
sind auf „ON".
i
11, den Ausgang
X1 X2
0 mm
Messbereich
Der Stößel beziehungsweise der Sensor ist
fest mit dem Messobjekt gekoppelt.
25 mm
