Funktionsprinzip, Technische Daten
2.2
Das in einem Aluminiumgehäuse eingebaute berührungslose Einkanal-Messsystem des capaNCDT 6112
setzt sich zusammen aus:
- Controller
- Sensor
- Sensorkabel
- Versorgungs- und Signalkabel
Im Controller befindet sich die Signalaufbereitungselektronik mit Oszillator, Demodulator und integriertem
Vorverstärker.

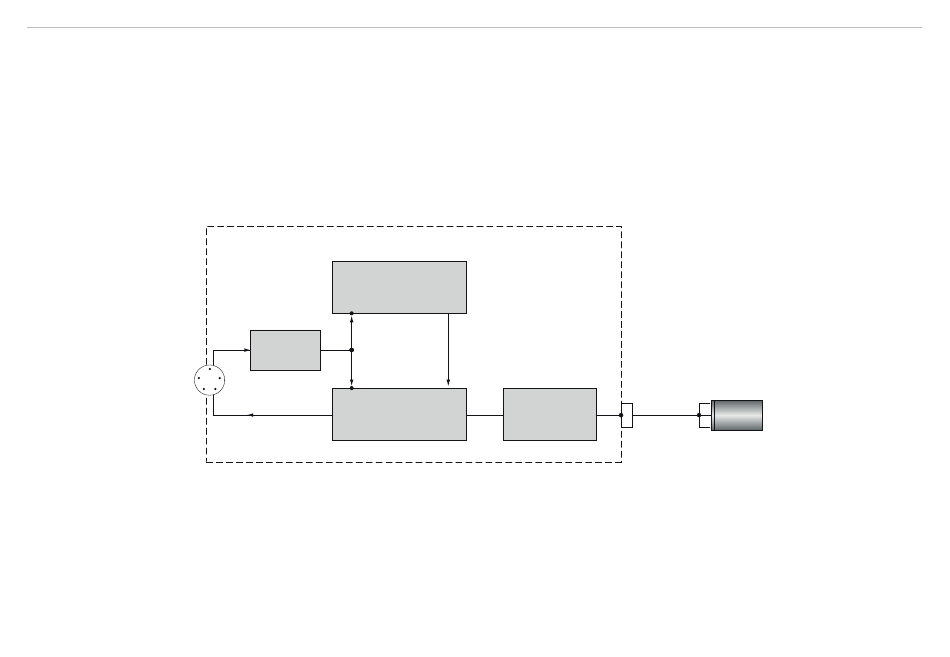

Abb. 2 Blockschaltbild capaNCDT 6112
capaNCDT 6112
Aufbau
Oszillator
9 ...
36 V
Spannungs-
aufbereitung
5-pol. Buchse
Signal
Demodulator
f
62kHz
OSZ
Vorverstärker
Sensor-
Sensor
kabel
Seite 9
